GR-Magic® rácsos kábeltálcák
Innováció az OBO-tól: rácsos tálca a szabadalmaztatott GR-Magic® összekötő-rendszerrel - a gyors szerelés és a rugalmasság újraértelmezése.
Egy termék alkalmazása mellett vagy ellene történő döntés során mind fontosabbá válik a szerelési idő.
Az OBO Bettermann a GR-Magic® standard kialakítású és a G-profilú rácsos kábeltálca változat formájában valódi rendszer-innovációt kínál. Az OBO által kifejlesztett és szabadalmaztatott összekötő-rendszerenek köszönhetően a tálcák másodpercek alatt, szerszám nélkül összeköthetőek.

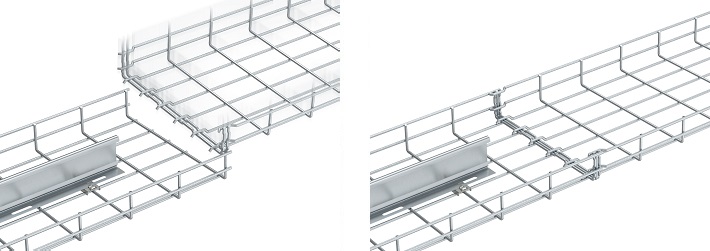

A tisztán hosszanti összekötésnél sem összekötő elemekre, sem szerelőszerszámokra nincs szükség. Az elemek egyszerűen egymásba illeszthetők és összepattinthatók. Ezzel megtakarítható az összekötő elemek beszerzése, így költségtakarékosabbá válik a munka. Az új GR-Magic® rácsos tálca gyorsan szerelhető anélkül, hogy a szerkezet bármit is veszítene stabilitásából és teherbíró képességéből. A terhelési vizsgálatok bebizonyították, hogy a GR-Magic® toldáspont teljesen egyenértékű a hagyományos csavarkötéses összekötéssel. A villamos jellemzők is igen meggyőzőek: a 0639. számú VDE-irányelvben, illetve az új IEC/EN 61537 szabványban előírt mechanikai és villamosági paraméterek minden további nélkül elérhetők. A rácsos kábeltálcák akár csavarok használata nélkül is rögzíthetőek konzolra.
Korlátlanul alakítható

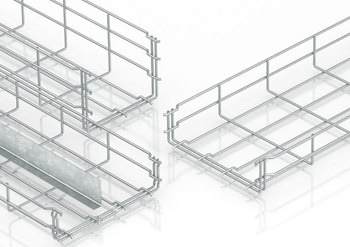

Nem minden esetben vezethetők a rácsos kábeltálcák egyenes vonalban. Az alkalmazástól függően gyakran kell az épület jellegéből adódó akadályokat legyőzni vagy szokatlan irányváltásokat beiktatni, vízszintesen és függőlegesen egyaránt. Az OBO rácsos kábeltálcák az OBO vágószerszámával méretre vághatóak. A szerelés ilyenkor is egyszerű és a gyakorlatban jól bevált: A GRS típusú gyorsösszekötővel az összeillesztett tálcák villámgyorsan és csavaros kötések nélkül összeszerelhetőek. A szerelési helyen jelentkező váratlan szerelési feladatok így gyorsan és biztosan megoldhatók.
Tűzálló szerelés GR-Magic® rácsos tálcával

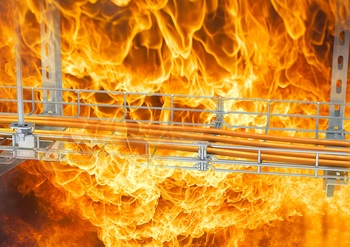

A gyors szerelhetőség és a sokoldalú felhasználhatóság mellett az OBO termékfejlesztése egy további előnyt is kínál: a GR Magic® rácsos tálca-rendszer a DIN 4102-12 szerinti tűzállósági vizsgálatok során bizonyította szilárdságát és stabilitását. A vizsgálatok 15 kg/m kábelterhelés és 1,5 m alátámasztási távolság mellett zajlottak. A GR-Magic® rácsos tálcákkal tovább gyarapodott a tűzálló szerelésekben alkalmazható tartószerkezetek sora. Egy rendszer, amely átgondolt, gyors és biztonságos megoldást jelent a mindennapi szerelési munkákhoz.
G-profilú Magic® rácsos tálca - Ideális közvetlen fali és mennyezeti szereléshez
Optimális helykihasználás
Optimális helykihasználás
A sokoldalú rácsos tálca még szűk helyeken is beépíthető. A G-GRM minden helyzetben közvetlenül szerelhető a falra vagy a mennyezetre. Különösen álmennyezetek, szerverszobák és irodaépületek esetében érhető el alkalmazásával optimális helykihasználás.
Sokféle anyagminőség
Száraz helyiségek, nedves helyiségek, külső területek, élelmiszeripar vagy alagútépítés - a G-profilú Magic® rácsos tálca minden területhez rendelkezik a megfelelő anyagminőséggel, illetve felületkezeléssel. A választék a galvanikusan horganyzottól a merítetten tűzihorganyzotton át egészen a rozsdamentes acél változatokig terjed. Rugalmas megoldást nyújt a legkülönfélébb alkalmazási területekhez is.
C-profilú rácsos tálca-rendszerek – maximális teherbírás és sokoldalúság
Az OBO Bettermann C-profilú rácsos kábeltálca-rendszere a teherbíróképességgel és a sokoldalúsággal szemben támasztott maximális igényeket is kielégíti. A C-alaknak köszönhetően max. három méter távolságú támaszközök is megvalósíthatók. Ez az 50 mm oldalmagasságú rendszer az optimális rendszertartozékokkal, úgy mint a szorítódarabokkal, gyorsösszekötőkkel, elválasztófalakkal, függesztőprofilokkal, szerelőszegletekkel stb. együtt ideális kiegészítője a teljes rácsos kábeltálca-rendszernek. Mind az iparban, mind pedig a professzionális elektromos installálás további területein kitűnően használható.
Minden részletében varázslat
Az, hogy egy rendszer a gyakorlatban mennyire bizonyul praktikusnak, nemcsak a rácsos tálcák paramétereitől függ. Éppen a számos átgondolt részletmegoldás teszi a szerelést igazán hatékonnyá. A sok összepattintható komponens járul hozzá leginkább a Magic-alapelv érvényesítéséhez. A többi szerelési lépésnél a különösen könnyű feldolgozhatóság áll a középpontban.
Tartozékok, mint az idomok, oldaltartók, szerelőlapok, összekőtő elemek, kapcsok teszik teljessé a könnyen szerelhető rendszert. A fedélnek a rácsos kábeltálca kereszthuzalára való rögzítése DKU típusú fedélrögzítő-kapoccsal történik.
Az OBO rácsos tálcák néhány mozdulattal felszerelhetők tartókra. Az adott munka függvényében a rácsos tálca konstrukciójának köszönhetően igény szerinti irányváltások is lehetségesek. Standard, 45 -os vagy 90 -os irányváltó elemek készen is kaphatóak, az ettől eltérőek pedig elkészíthetőek a megfelelő szög elérésének érdekében.
