G-profilú Magic rácsos kábeltálca az OBO-tól
Egy rendszer közvetlen fali- és mennyezeti szereléshez
Ponthegesztett acélhuzalból készült G-profilú Magic rácsos kábeltálca, közvetlen fali- és mennyezeti szereléshez. A rácsos kábeltálca okos bepattanó rendszerének köszönhetően jelentős idő takarítható meg a szerelésnél. A különféle alapanyagok választékával a Magic G-profilú rácsos kábeltálca sokféle telepítési környezetben használható, és a magas szerelési igényeket is kielégít. Négy különböző oldalmagasságban kapható: 50 mm, 75 mm, 125 mm und 150 mm.

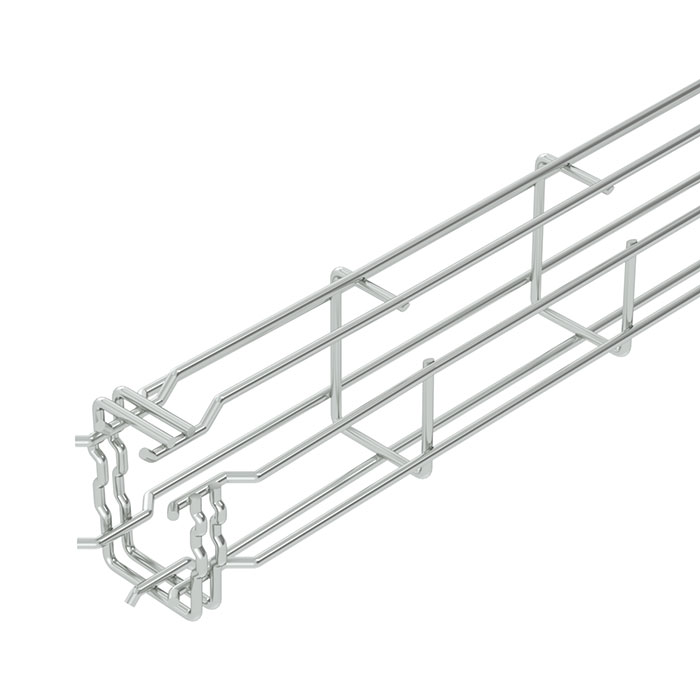

| Oldalmagasság 50 mm |

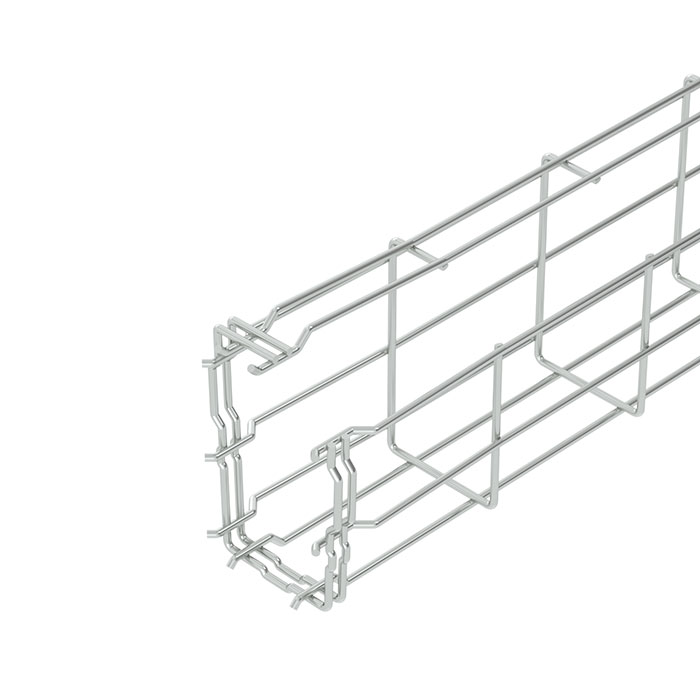

| Oldalmagasság 75 mm |

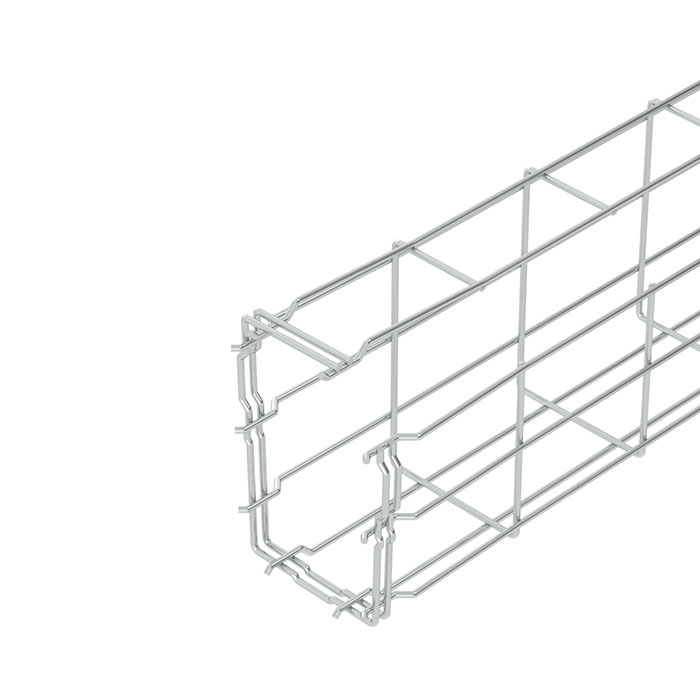

| Oldalmagasság 125 mm |
| Oldalmagasság 150 mm |
Optimális helykihasználás

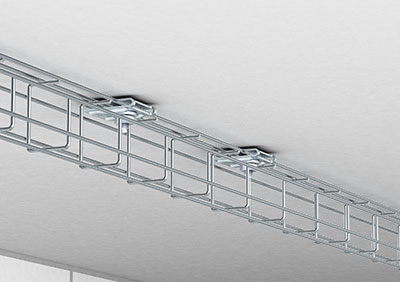

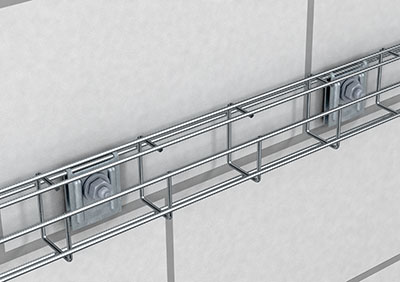

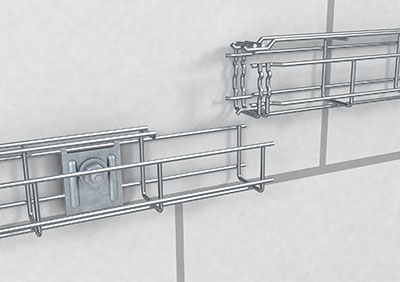

Szűkös helykínálat esetén is: a G-profilú Magic® rácsos kábeltálca szinte bárhol felszerelhető. Minden helyzetben rögzíthető közvetlenül a falra vagy a mennyezetre. Különösen az álmennyezetek, szerverszobák és irodaépületek esetében alkalmas az optimális kábelelhelyezés kialakítására. Egy további előny: a bepattanó rendszerének köszönhetően lehetővé válik a csavarmentes szerelés.
Innovatív bepattanó rendszer
Már a neve is árulkodó: a G-profilú Magic® rácsos kábeltálca az OBO mérnökei által kifejlesztett innovatív Magic csatlakozó rendszerrel rendelkezik. A rácsos kábeltálca-rendszer egyszerűen összekapcsolható, pepattintható és kész. Az összeszerelés sebessége érezhetően és hatékonyan növelhető csavarok, összekötők vagy egyéb tartozékok nélkül.
Rácsos kábeltálca-rendszer sokféle alapanyag választékkal
Száraz helyiségek, nedves helyiségek, kültéri vagy élelmiszeripari alkalmazás, esetleg alagútépítés – ezek a telepítési környezetek mindegyike nagyon eltérő követelményeket támaszt az ott használt termékekkel szemben. Ez nem jelent problémát a G-profilú Magic rácsos kábeltálca számára: minden alkalmazási területhez megvan a megfelelő felületkiképzés. A választék a galvanikusan horganyzottól a merítetten tűzihorganyzotton át egészen a rozsdamentes acél változatokig terjed. A horganyzott változatok különösen beltéri használatra alkalmasak, a tűzihorganyzott rácsos kábeltálcák kültéren is problémamentesen használhatók, a rozsdamentes változatok pedig megfelelnek a magas páratartalmú és agresszív légkörű ipari területek követelményeinek is, ilyen például az élelmiszeripar vagy vegyipar és gyógyszeripar.
| Rétegvastagság |
Szabványok |
Alkalmazási terület |
| Galvanikus horganyzás (G) |
| Középérték kb. 2,5 - 10 μm |
Elektrolitikus horganyzás |
| Beltér |
| Merített tűzihorganyzás |
| Középérték kb. 40-60μm |
Tűzihorganyzás a DIN EN ISO 1461 |
| Kültér |
Jelölések |
Sajátosságok |
| Alkalmazási terület |
| Rozsdamentes acél (A2) |
Európai alapanyagszám: |
A hegesztett szerkezeti elemeket passziválják |
| Ipari területek nagy nedvességgel és agresszív légkörrel, élelmiszeripar, vegyipar és gyógyszeripar |
| Rozsdamentes acél (A4) |
Európai alapanyagszám: |
A hegesztett szerkezeti elemeket passziválják |
| Ipari területek nagy nedvességgel és agresszív légkörrel, élelmiszeripar, vegyipar és gyógyszeripar |
Az OBO-nál a biztonságnak elsődleges szerepe van
Az OBO rácsos kábeltálcák minősége a saját BET-tesztözpontban kerül bevizsgálásra. Itt tesztelik a maximális terhelhetőségét és teherbíró képességét, valamint a korrózióállóságát. A saját tesztberendezés kifejezetten az OBO Bettermann kábeltartó-rendszereinek tesztelésére került kifejlesztésre. Elvégezhetők itt például a DIN EN 61537 szerint előírt vizsgálatok. Ezek a rendszerek biztonságos munkaterhelését (SWL) és ezzel megbízható terhelhetőségét igazolják.
