Az isCon®-villámvédelem új generációja
Villámvédelem és biztonsági távolság

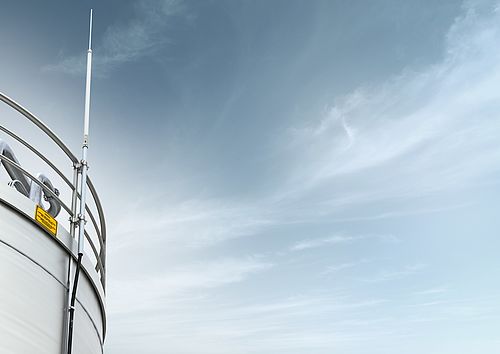

A villámvédelmi rendszer tervezésekor és megvalósításakor különösen fontos megakadályozni a vezető részek (villamos és elektronikus rendszerek, csővezetékek stb.) közötti másodlagos kisüléséket. Az épületegyüttesek tetőszintjét gyakran használják légkondicionáló, szellőztető, adókészülékek és energiatermelő rendszerek telepítési területének. Ezek az építészeti adottságok a szükséges távolságok betartását sokszor nem teszik lehetővé a villámvédelmi felfogórendszer és a villamos berendezés esetén. A biztonsági távolság az isCon® - rendszer alkalmazásával ilyenkor is betartható.

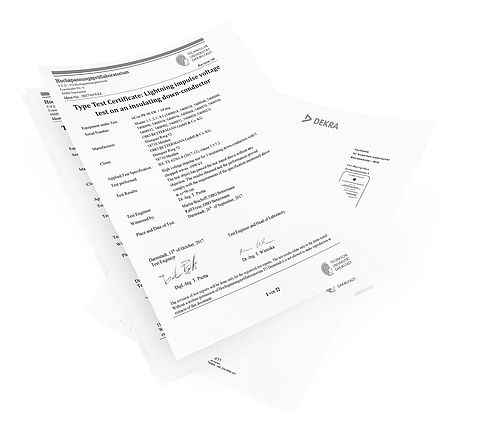

A bevizsgált isCon® szigetelt vezeték
Az isCon® szigetelt vezeték nagy lökőfeszültség-álló, modern megoldás a villámvédelmi rendszerek tervezői és üzembe helyezői számára a szükséges biztonsági távolságok betartása érdekében. Szabványos vezetékkeresztmetszetével megfelel az MSZ EN 62561-2 követelményeinek. Számos villámáram-teszt az MSZ EN 62561-1, valamint az IEC TS 62561-8 alapján megerősíti a biztonságos használatot minden villámvédelmi osztályban, legfeljebb 200 kA-ig (10/350).
A villám- és túlfeszültség-védelmi rendszerek innovatív és nemzetközi teljes körű szállítójaként az OBO kifejlesztette az isCon® szigetelt vezetékek új generációját, hogy megfeleljen a legváltozatosabb épülettípusoknak és felhasználói igényeknek. Ennek eredményeként az adott villámvédelmi projekt minden követelményéhez rendelkezésre áll a megfelelő isCon® szigetelt vezeték.
Az isCon®-vezeték az MSZ EN 60332-1-2 szerint lángterjedés-gátló kivitelű, halogénmentes, és ellenáll az időjárás hatásainak. Alkalmas a kültéri használatra, ennek révén tetőn, falon vagy falban, homlokzati rendszerekben is elhelyezhető.

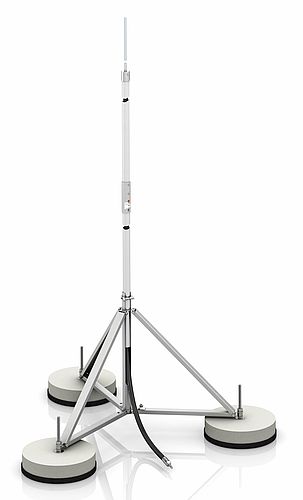

Az isCon® szigetelt vezetékek új változata
Az isCon® szigetelt vezeték levegőre vonatkoztatott egyenértékű biztonsági távolsága a speciális szigetelésnek köszönhetően – kiviteltől függően, a vezetékvégeken kialakított potenciálcsatlakozók közötti szakaszon – 0,45 - 0,9 méter, azaz a vezeték szigetelése ilyen méretű légréssel egyenértékű. Ebből következően közvetlenül rögzíthető vezetőképes szerkezeteken is.
Azonban a közvetlen villámcsapást kísérő nagy villamos térerősség a szokásoson túlmenő védelmi intézkedések nélkül a szigetelőanyagok felületén is átütéseket okozhat. Ez a jelenség kúszókisülésként ismert. Annak érdekében, hogy az isCon®-vezeték felületén ilyen ne alakulhasson ki, a vezeték speciális szerkezeti kialakítású. Ennek köszönhetően a vezeték közvetlenül a vezetőképes szerkezeteken is rögzíthető. Típustól függően az isCon® szigetelt vezetékek vizsgált levezetőképessége 150-200 kA villámáram-impulzus (10/350 μs), és ennek köszönhetően sokoldalúan felhasználhatók.
A kúszókisülés-mentes isCon® Professional+ vezetőt kifejezetten a robbanásveszélyes területeken történő elhelyezésre fejlesztették ki és tanúsították. Egy további szürke külső köpeny az MSZ EN 62305-3 szabványnak megfelelő védelmet nyújt a veszélyes érintési feszültségek ellen is.
Az előbbieken túl a világosszürke isCon® szigetelt vezeték (isCon® ProPl 75 LGR) alkalmas a talajba fektetésre. Amennyiben ezt a talajon kívül helyezik el, a köpeny festése (pl. a homlokzattal azonos színre) is lehetséges. Ez a vezeték megfelel az MSZ EN 62305-3 8.1. szakaszában foglalt érintés- és lépésfeszültség elleni védelem követelményeinek is. Pl. az épület bejáratainak közelében a levezetőt kicserélheti az utolsó 3 méteren, hogy megakadályozza a veszélyes érintési feszültségek miatti áramütést.
Az isCon® szigetelt vezeték 5 változatban szállítható, méteráruként (kábeldobon, fix hosszúságban):
isCon® BA 45 SW, fekete, rend.sz. 5408 014 (BASIC)
isCon® Pro 75 SW, fekete, rend.sz. 5408 008 (PROFESSIONAL)
isCon® ProPl 75 SW, fekete, rend.sz. 5408 002, 5408 004, 5408 006 (PROFESSIONAL+)
isCon® ProPl 75 LGR, világosszürke, rend.sz. 5407 995, 5407 997 (PROFESSIONAL+)
isCon® PR 90 SW, fekete, rend.sz. 5408 018 (PREMIUM)
További információ és részletes szerelési útmutató elérhető online a Szolgáltatásaink/Letöltések menüpontban.
