MCF NAR – Tápponti túlfeszültség-védelem szabványos 40-es sínrendszerekhez

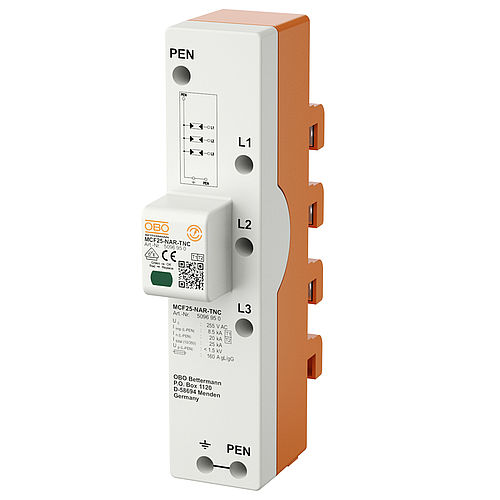

Az MCF-NAR T1+T2 típusú túlfeszültség-védelmi eszköz az OBO Bettermann túlfeszültség-védelmi termékcsaládjának legújabb tagja. A "NAR" utótag a tápponti túlfeszültség-védelem javasolt módját jelenti, mivel a beépített szikraköz-technológia a VDE-AR-N 4100 szerint lehetővé teszi a túlfeszültség-védelmi eszköz (SPD= Surge Protective Device) a méretlen oldalon történő beépítését.
A VDE-AR-N 4100 a közcélú kisfeszültségű hálózatra csatlakozás szabályait tartalmazza (Németországban), amely megköveteli, hogy a túlfeszültség-védelmi eszközt a lehető legközelebb építsük be a betáplálási ponthoz. Az MCF-NAR felszerelése a méretlen oldalra történik, a követelmények szerint, és így megbízhatóan véd a túlfeszültségektől közvetlenül a betáplálási ponton.

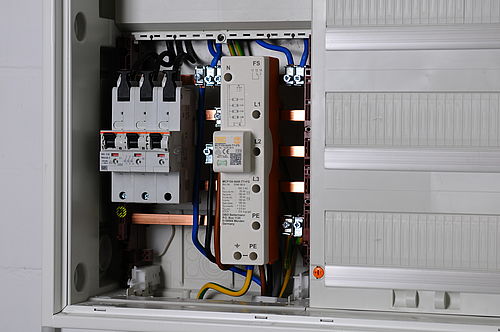

A 40 mm-es gyűjtősínen kialakított tápponti túlfeszültség-védelem egyszerű és időtakarékos.
Minden alkalmazáshoz megfelelő változat
Az OBO mindig a megfelelő megoldást kínálja az LPS-sel nem rendelkező lakóépületekhez, az LPS-sel ellátott lakó- és kereskedelmi épületekhez (LPL III-IV), valamint kórházakhoz és adatközpontokhoz (LPL I-II).
A különböző alkalmazási területektől függően a TN-C hálózatokhoz a 3-pólusú változat, a TT és a TN-S hálózatokhoz a 3+NPE változat áll rendelkezésre.
Biztonságos és jövőorientált
A VDE által bevizsgált túlfeszültség-védelmi eszközök megfelelnek a legmagasabb nemzetközi követelményeknek, és növelik a készülékek biztonságát, ≤1,5 kV védelmi feszültségszinttel. Az SPD-k feszültségkorlátozása biztosítja a villamos szigetelések védelmét, az átütések és a tüzek megelőzése érdekében.
Annak érdekében, hogy ezt a megbízható védelmet mindenkor garantálni lehessen, minden eszköz rendelkezik a méretlen oldali beépítéshez engedélyezett, fogyasztás nélküli állapotjelzővel. Ez közvetlenül jelzi, hogy az eszközök továbbra is működőképesek-e. Ezen túlmenően az összes változat távjelzéssel is elérhető, ezért csatlakoztatható a meglévő vagy a jövőbeni épületfelügyeleti rendszerekhez.
A készüléken található QR-kód segíti a műszaki információk gyors lekérdezését az OBO weboldaláról, például okostelefonok vagy táblagépek segítségével.
Rövid áttekintés az MCF-NAR túlfeszültség-védelmi eszközhöz:
- villámvédelmi potenciál-kiegyenlítés az MSZ EN 62305 szerint
- az MSZ EN 61643-11 szerint bevizsgált
- megfelel az MSZ HD 60364-5-534 követelményeinek
- megfelel a hálózati engedélyes követelményeinek (Németországban a VDE-AR-N 4100 szerint)
- TNC- és TN-S/TT-változatok minden felhasználási területhez
- T1+T2 típusú túlfeszültség-védelmi eszköz, védelmi feszültségszint ≤1,5 kV
- villámáram-levezető képesség max. 75 kA (10/350) 3-pólus és max. 100 kA (10/350) 3+NPE
- utánfolyó zárlati áram megszakítóképesség 50 kA és előtétbiztosító max. 315 A gL/gG (típustól függően)

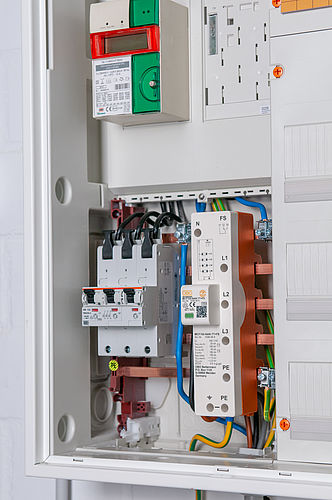

- 40 mm-es gyűjtősínre történő szerelés méretlen oldalon
- a csavaros rögzítés biztosítja a gyűjtősínnel történő folyamatos kontaktust
- szivárgóáram mentes és saját fogyasztás nélküli
- VDE szerint bevizsgálva
Egy ütőképes csapat
Az új túlfeszültség-védelmi eszközök nemcsak megbízható védelmet nyújtanak a túlfeszültségekkel szemben - igazi csapatjátékosok, és könnyen kombinálhatók más túlfeszültség-védelmi eszközökkel. Az MSZ HD 60364-5-534 megköveteli egy további túlfeszültség-védelmi eszköz telepítését 10 m-nél nagyobb távolság esetén, a MSZ HD 60364-4-443 pedig az adatátviteli és az informatikai rendszerek további védelmét javasolja.
Alakítsa ki a megfelelő védelmet az OBO Bettermann túlfeszültség-védelmi eszközeivel.
