RAUDUO kombinált padlószegély csatorna elektromos és fűtési hálózatokhoz
2 az 1-ben: a biztonságos felújítás új lehetősége
A RAUDUO kombinált csatorna egy szabványos és biztonságos lehetőség az elektromos és fűtési hálózatok együttes vezetésére a padlószegély csatornában. Egy hővédő válaszfal biztosítja a működőképes és bevizsgált hőszigetelést. A csatornák hófehér RAL 9010 és krémfehér RAL 9001 színekben elérhetők.
Garantált minőség
A RAUDUO csatornát a hőmérsékleti viselkedés tekintetében a VDE szerinti (DIN VDE 0298 4. rész) szerint tesztelték. A VDE vizsgálati jelentés bizonyítja, hogy a fűtéscsövek magas előremenő hőmérséklete esetén is az elektromos kábelek és vezetékek telepítési helyeinek hőmérséklete 30 °C alatt marad (a kábelek saját hője ellenére), és nincs probléma normál áramterhelés esetén. A szerelvénytartóban lévő védőérintkezős csatlakozóaljzatok kapcsainál szintén tesztelték a hőmérséklet alakulását (DIN VDE 0260, 4.4.1), és hibátlanul működik. Ezért a VDE jegyzőkönyv szerint nincs szükség a vezetékrendszer átalakítására. Normál NYM kábelek elhelyezése esetén nincs szükség speciális megoldásokra vagy anyagokra.
Továbbá, a kombinált padlószegély csatorna a VDE DIN EN 50085-1 és VDE DIN EN 50085-2-1 szerint is be van vizsgálva.

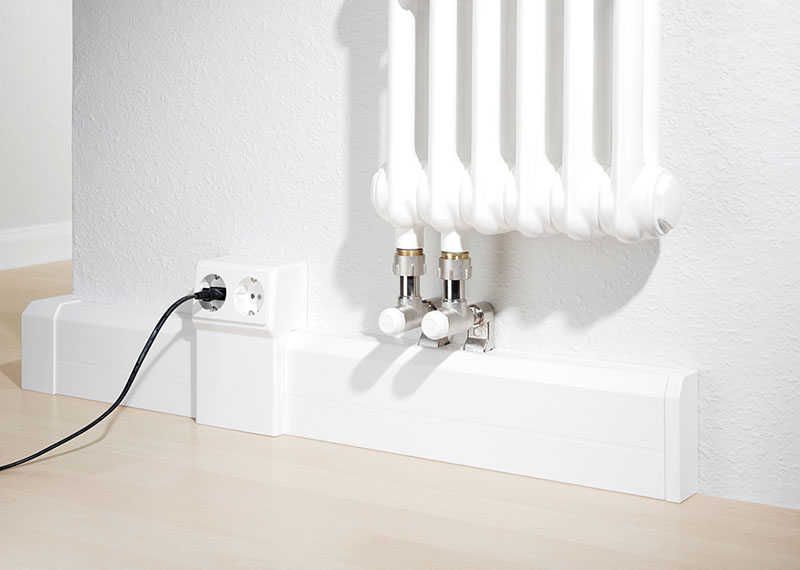

Fűtéscsövet és elektromos vezetéket egy padlószegélyben elhelyezni?

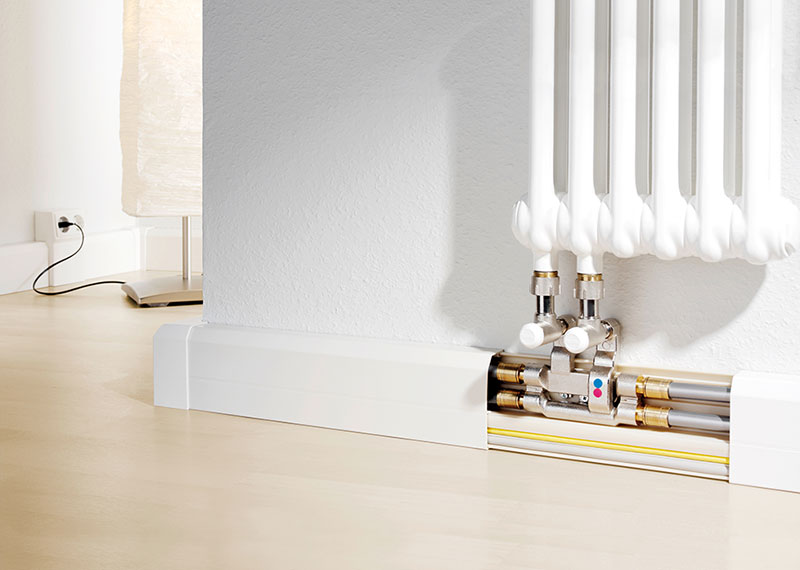

A 2 az 1-ben kialakításnak köszönhetően a fűtéscsövek és elektromos vezetékek együttesen kerülnek beépítésre a padlószegély csatorna alsó részébe. A csatorna perforált (hosszanti nyílásokkal) alsó része pedig jelentősen megkönnyíti a szerelést.
Az egységes kialakítás lehetővé teszi, hogy a szerelvénytartó a csatorna bármely pontjára felszerelhető legyen.

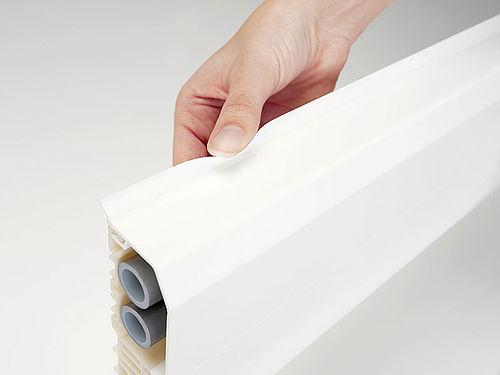

Tömítő peremes csatorna felső rész
A RAUDUO csatorna-rendszer felső része opcionálisan választható 6mm-es, keskenyedő tömítő gumi peremmel rendelkezik. Ezáltal a csatorna precízen a falra vagy a padlóra illeszthető akár régebbi épületek esetén is. A tömítő perem további előnyei:
- különösen rugalmas az anyaga és elkeskenyedő peremvégei tökéletes és hézagmentes tömítést tesznek lehetővé
- szintezés 5 mm-ig lehetséges
- nincs beszivárgó szennyeződés
Mire is kell figyelni a RAUDUO csatornák szerelésekor?
A RAUDUO rendszer elemei:
- Csatorna alsó és felső rész
- Belső sarokelem
- Külső sarokelem
- Toldásponti takaró elem

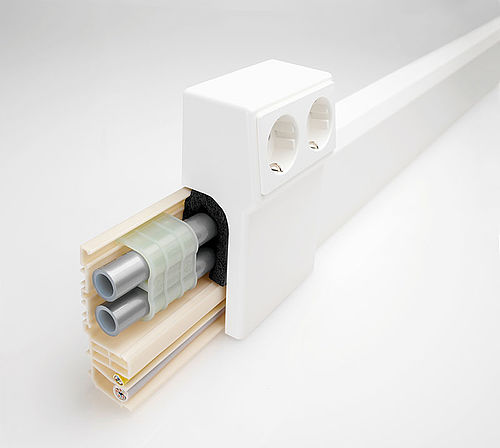

- Szerelvénytartó, kettő beépített csatlakozóaljzattal
- Szerelvénytartó üres, DIN 49075 szerinti szerelvények felszereléséhez rögzítőkörömmel
Néhány tipp és útmutatás a RAUDUO kombinált csatorna szereléséhez:
A RAUDUO csatorna-rendszer max. 20 mm-es (külső átmérő) fűtéscsőhöz lett tervezve és az alsó részbe pattintható fűtéscsőtartóval rögzíthető.
A fűtési részből az elektromos részbe történő hőátadás kizárása érdekében az alsó részeket gérbe kell vágni. Kedvezőtlen helyszíni viszonyok (egyenetlen falak stb.) esetén javasolt a kamraelválasztó rés szilikonnal történő lezárása.
A végelemek VDE-kompatibilis szereléséhez ragasztást kell alkalmazni.
Milyen fűtési hőmérsékletre tervezték a RAUDUO rendszert?
A RAUDUO rendszert 70 °C előremenő hőmérsékletre illetve 55 °C visszatérő hőmérsékletre tervezték (a VDE információs jelentés szerint). Ettől magasabb, 90 °C előremenő, ill. 70 °C visszatérő hőmérséklet esetén a szerelvénytartó szigetelését "90 °C hőszigetelő elemmel" (cikkszám:6132175) kell ellátni.
További OBO termékeinket az Épületinstallációk és Szerelvénybeépítő csatornák fül alatt találja, az SL padlószegély csatornákat pedig a főoldalon.
RAUDUO kombinált csatorna prospektus: LETÖLTÉS
