Középpontosan függesztett tűzálló kábeltartó-szerkezet, bevizsgált és engedélyezett
Tűz esetén a kábeleket és vezetékeket szélsőséges láng- és hőterhelés éri.
Mindazonáltal a biztonsági berendezésekhez használt kábeleknek bizonyos ideig el kell viselniük az 1000 C-ot és annál magasabb hőmérsékletet anélkül, hogy zárlat keletkezne bennük.
A tartórendszer egyfajta támasztéknak tekinthető a kábelek és vezetékek számára.
Tűzállóság szempontjából fontos szerepet tölt be. Az OBO Bettermann a tartószerkezetek és a elhelyezési lehetőségek széles választékát kínálja, és folyamatosan bővíti ezt a kínálatot.
Az RKSM 6 kábeltálcák és a GRM 55 200 rácsos tálca középpontosan függesztett tartóit további tűzálló elhelyezési rendszerhez engedélyezték. Megfelelő építésfelügyeleti vizsgálati tanúsítványok állnak rendelkezésre.

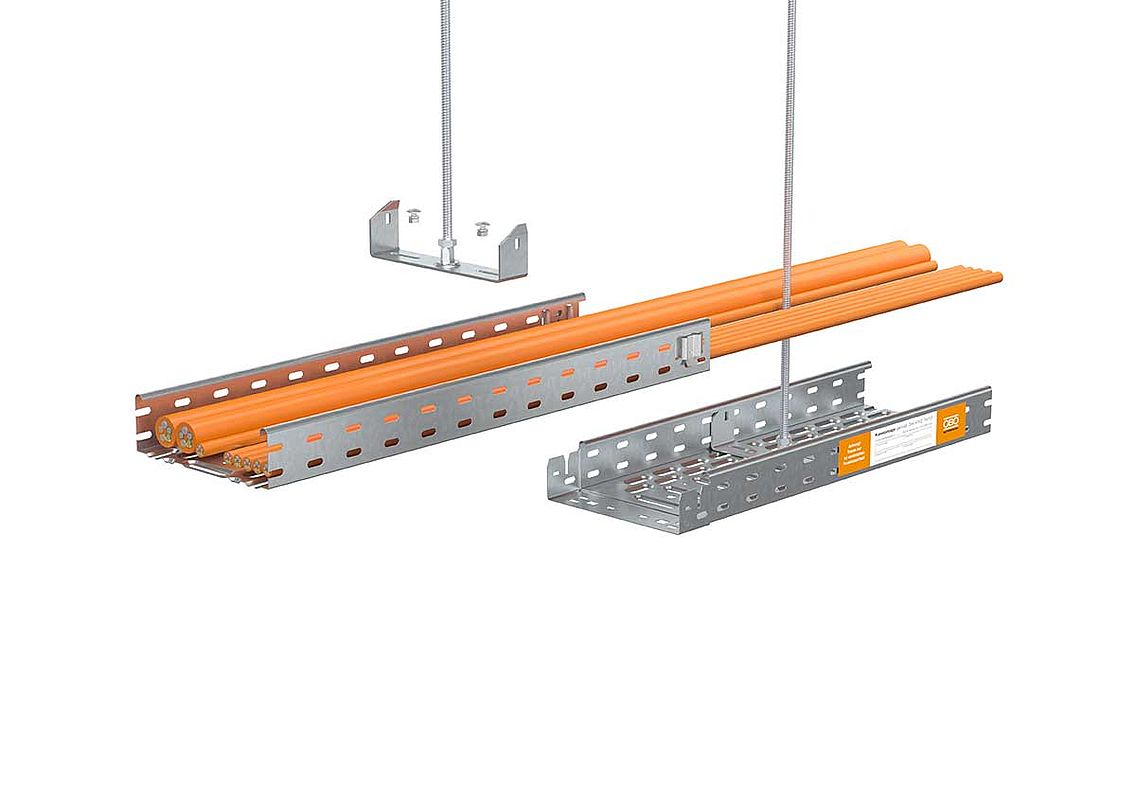

Kábeltartó-szerkezetek középpontos függesztékkel: RKSM 6… kábeltálcák
Az RKS-Magic® kábelspecifikus tűzálló kábelrendszerként van bevizsgálva az MSZ E24102/DIN 4102-12 szerint, és E30 - E90 tűzállósági osztállyal rendelkezik.
A tartószerkezet, mint könnyű elhelyezési rendszer, egy középontosan felfüggesztett tartóból és egy központi elrendezésű menetes rúdból áll, mint függesztő alkatrész, és könnyen, gyorsan, mindössze néhány alkatrésszel kivitelezhető. A csavarmentes toldókkal az RKS-Magic® kábeltálcák szerszám nélkül, ezáltal különlegesen gyorsan és gazdaságosan toldhatóak.
Tűzálló kábelrendszerként történő alkalmazásnál az összeillesztést követően csak a biztosító füleket kell lehajtani. A dupla lemezvastagság és a bordák gondoskodnak a kábeltálca nagy terhelhetőségéről. A formaidomok beépíthetőek.
Az RKS-Magic® kábeltálca beépítése
Az első lépés a középpontosan függesztett tartó elhelyezése. A középpontosan függesztett tartó menetes rúdjának becsavarását követően egy hatlapú anyával biztosítjuk a szerkezetet.
Miután a középpontosan függesztett tartót becsavartuk a tálca aljába, a kábeltálcák egymásba pattintásával hosszanti összekötés hozható létre.
Végül csak a biztosító füleket kell lehajtani. Az eredmény: csavarmentes toldásponti összekötés.
További idomdarabok gyorsan és egyszerűen felszerelhetők a csavarmentes Magic csatlakozással.
Tudta? : Az online katalógusunkban további kábeltálcákat találhat.

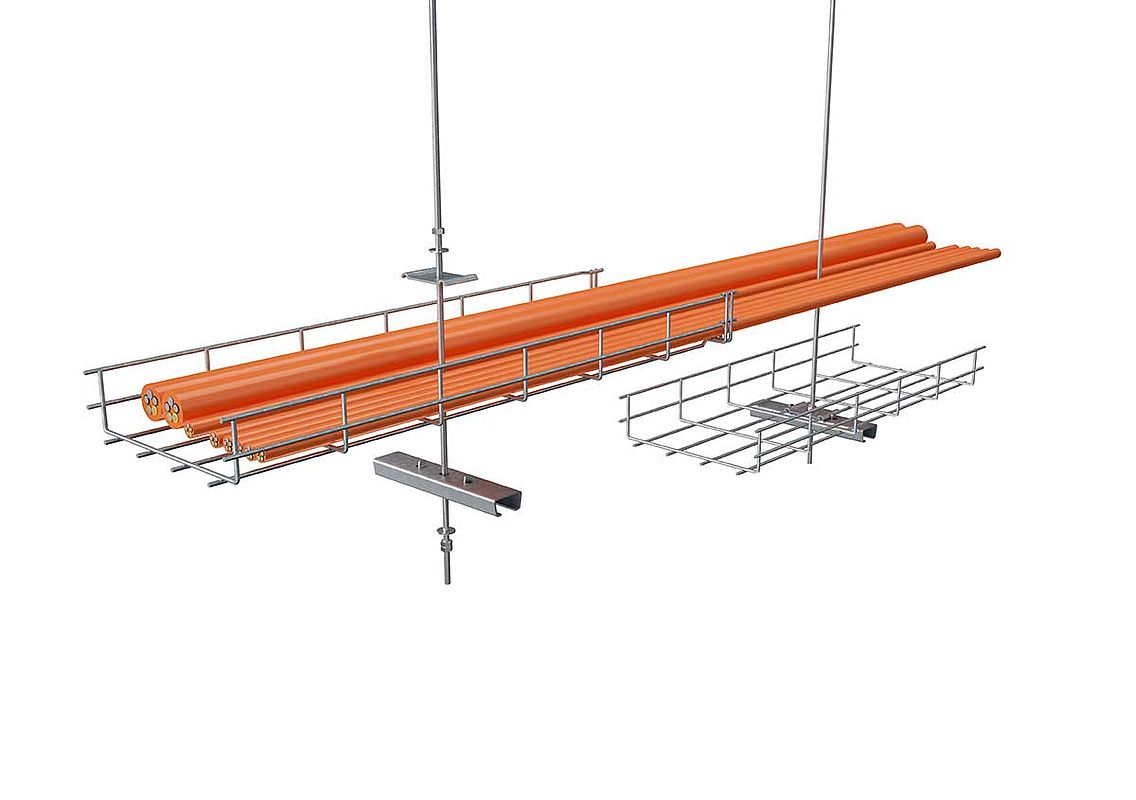

Kábeltartó-szerkezetek középpontos függesztékkel: GRM 55 200 rácsos kábeltálcák
A GR-Magic®rácsos kábeltálca kábelspecifikus tűzálló kábelrendszerként van bevizsgálva az MSZ E24102/DIN 4102-12 szerint, és E30-E90 tűzállósággal rendelkezik.
A könnyű kivitelű kábeltartó-szerkezet a középontosan felfüggesztett tartó mellett egy központi elrendezésű menetes rúdból áll, mint függő alkatrész.
A GR-Magic rácsos kábeltálca csavarmentes toldójának köszönhetően szerszám nélkül, ezáltal különlegesen gyorsan és gazdaságosan toldható.
A GRM 55 200 rácsos kábeltálca beépítése:
A középpontosan függesztett tartó rögzítése a menetes rúddal való szereléssel együtt történik. Ehhez a tartósínt a rácsos kábeltálca alatt helyezik el, és a szorítókapcssot közvetlenül a fölötte lévő tálcába helyezik.
Ezután történik a tényleges rögzítés a menetes rúd mindkét részének behelyezésével és elcsavarásával.
Az egyes rácsos kábeltálcákat csak egymásba kell pattintani, és további csavaros csatlakozók vagy összekötők nélkül egy mechanikusan rögzített szerkezet jön létre.
További idomdarabok gyorsan és egyszerűen felszerelhetőek toldásponti összekötővel.
