Nyitható Quick-Pipe rendszer a gyors falon kívüli installációhoz
IIdeális megoldás a gyors szereléshez és átalakításhoz
A Quick-Pipe a kábelcsatorna és a hagyományos védőcső előnyeit egyetlen, intelligens rendszerré ötvözi, a falon kívüli installációhoz.

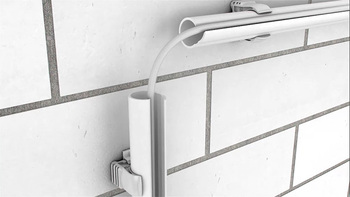

A kábeleket és vezetékeket belefektethetjük a nyitott Quick-Pipe védőcsőbe, akár egy nyitott kábelcsatornába. A kábel behelyezése után a Quick-Pipe csövet elfordítjuk a Quick-bilincsben, és ezzel szorosan lezárjuk. Az utólagos szerelés szintén gond nélkül végezhető, mivel a Quick-Pipe elforgatásával újra könnyen nyithatóvá válik a védőcső.
Minden Quick-Pipe tartozék, mint a 90°-os sarok- és T-elemek, összekötő karmantyúk négy metrikus méretben (M16, M20, M25, M32) kaphatóak. A Quick-Pipe védőcsövek 2 m-es hosszban egységcsomagban is megrendelhetőek, vagy praktikus komplett szettben a megfelelő Quick-bilincsekkel csomagolva.
- A kábel behelyezése után a Quick-Pipe védőcsövet egyszerűen elfordítjuk a Quick-bilincsben, és ezzel szorosan lezárjuk. Az utólagos szerelés gond nélkül végezhető.
- A Quick-Pipe zsanér nagyon rugalmas és lágy összetevőkből áll: a Quick-Pipe védőcső így bármikor kinyitható és bezárható.
- A Quick-Pipe rendszer minden egyes tagja a DIN EN 50085-1 szerint, a VDE által bevizsgált.
Csatlakoztatható idomdarabok – kábelek és vezetékek megbízható védelme IP44-es védelemmel
A két félből álló Quick-Pipe-idomdarabok egyszerűen összekapcsolhatóak a hagyományos elektromos védőcsövekkel, így a szerelés szintén gyors és egyszerű. Az utólagos szereléshez szükséges idomdarabok ismételt kinyitása szintén probléma nélkül lehetséges: egyszerűen egy csavarhúzót helyezünk a nyitórésbe, elfordítjuk és kész is. Ha a Quick-Pipe védőcsöveket és idomdarabokat Quick-bilincsekkel rögzítik, a Quick-Pipe rendszer IP44 védettséget biztosít.

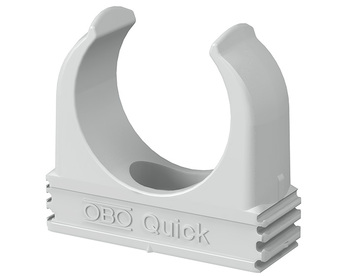

A Quick-bilincsek ideális rögzítőelemek a Quick-Pipe rendszerhez. A bilincstest oldalain található egyedi kialakításnak köszönhetően a Quick-bilincsek problémamentesen összekapcsolhatóak egymással, így akár egyetlen fúrással három bilincs is felszerelhető.
A 910 SD-Q 6x40 Quick-bilincs-beütődübel segítségével a Quick-bilincsek rendkívül hatékonyan és időt megtakarítva rögzíthetőek. A bilincs és a dübel be van ütve, így az időigényes csavarozásra már nincs szükség.
Az innovatív bilincsek 15,5 - 63 mm közötti kábelátmérőhöz és az összes metrikus csőmérethez kaphatók M16 és M63 között. Magas, akár 230 N-os csövek kihúzási értékei biztosítják a rendszer biztonságos rögzítését a falakon és a mennyezeteken.

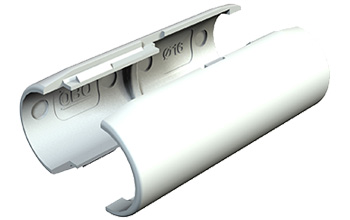

A Quick-Pipe összekötő karmantyú gyorsan és megbízhatóan összekapcsolja a két Quick-Pipe elektromos védőcsövet.

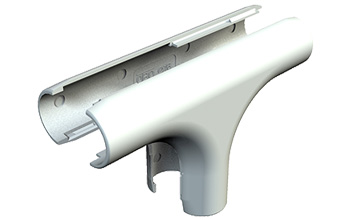

A T-leágazások kialakítása szintén nem jelent problémát a Quick-Pipe-T-idommal: egyszerűen rögzítse a Quick-Pipe elektromos védőcsövekhez, kapcsolja össze, és kész.

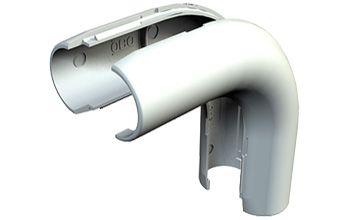

A Quick-Pipe 90°-os idom formája ideális belső- és külső sarokelem installációhoz.

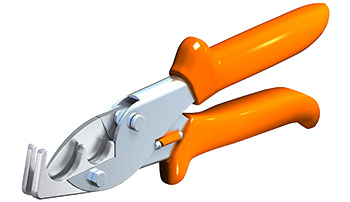

A Quick-Pipe vágószerszám lehetővé teszi az M16 - M32 átmérőjű Quick-Pipe elektromos védőcsövek pontos és sorjamentes méretre vágását.
