Esztrichbe ágyazott csatornarendszer EÜK
Az OBO EÜK-rendszere egyike a legkedveltebb padló alatti rendszereknek. A tervezők az egész világon számíthatnak sokoldalúságára, megbízhatóságára és rugalmasságára. Az OBO-val együttműködés során már számos igényes projekt valósult meg. Az EÜK-rendszer az építkezés és a későbbi alkalmazás minden kihívásának megfelel.
Szakértelem a padló alatti rendszerek terén
Az OBO EÜK-rendszere volt Európa-szerte az első padló alatti rendszer, mely napjainkban is használatos. A rendszert 1965-ben mutatták be, és azóta folyamatosan fejlesztették az aktuális installációs trendeknek megfelelően. Immár öt évtizede választják ezt a bevált megoldást tervezők, építészek és építtetők. Mindekelőtt akkor, amikor nagyrugalmasságra van szükség a padlóból történő áramellátás során.
Robosztus és sokoldalú
Az EÜK-rendszer minden esztrich-típushoz megfelel, legyen az cement-esztrich, öntött aszfalt, öntött esztrich vagy fűthető esztrich. A padlóburkolat megváltoztatása szintén nem jelent problémát. A rendszer így különféle padlóburkolatokhoz használható (kő, márvány, fa, textil, műanyag burkolatok ...). Ugyanakkor ez a rendszer kombinálható száraz, nyirkos vagy nedves ápolású padlóburkolatokkal.
Nagy teherbírású rendszer kiépítése
Az építési tervek függvényében a rendszer megoldásokat kínál nagy teherbírású padlószerkezetekhez. Az EÜK-rendszere kibővíthető nagy teherbírású rendszerré. Az EÜK-rendszer terhelhetősége a DIN 50085-2-2 szerint került bevizsgálásra. A teljes terjedelmében zárt csatornarendszer védi a benne elhelyezett vezetékeket a lépés-terheléstől, és az építkezés ideje alatt is távol tartja tőlük a port és szennyeződést
Egyszerű beépíthetőség

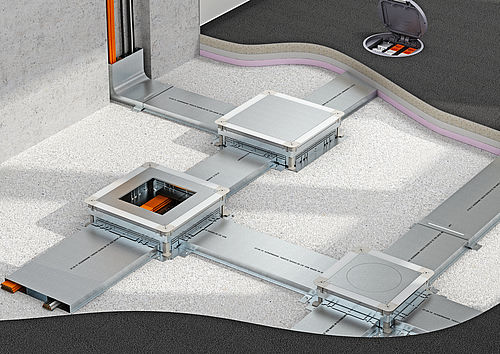

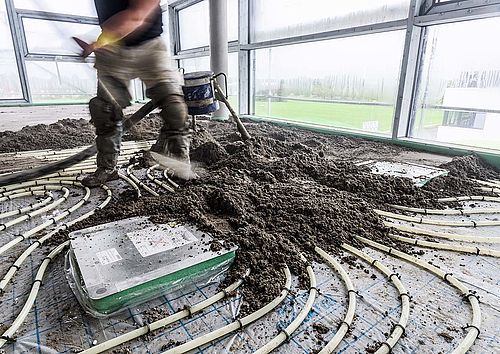

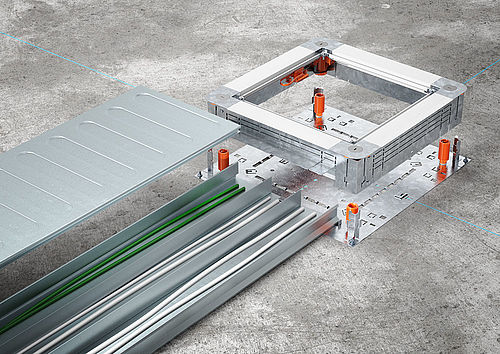

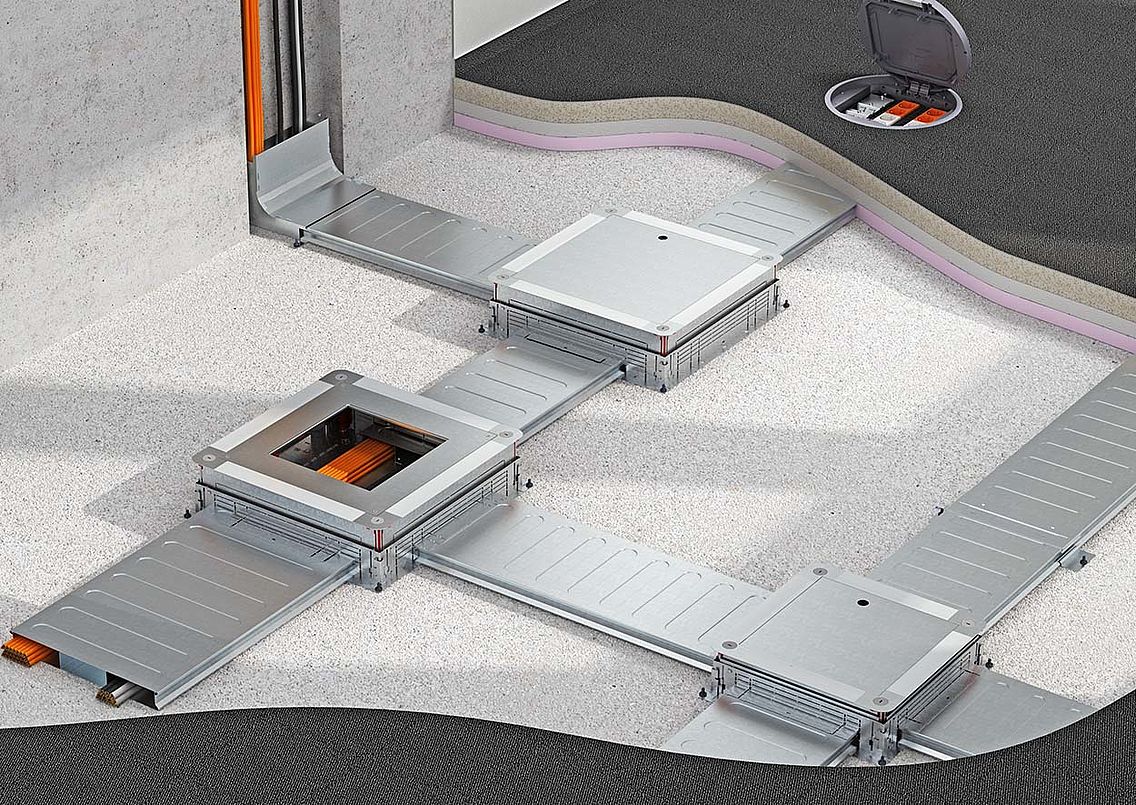

Az EÜK-rendszer csatornái és padlódobozai közvetlenül az aljzatbetonon szerelhetőek. A hőveszteség elkerülésére és a lépészaj csökkentésére szigetelő rétegek kerülnek beépítésre. Ezek a hőszigetelő rétegek a csatornarendszert teljesen körülveszik. Az esztrichben padlófűtéssel is kombinálható. A csatornarendszer ez esetben a padlófűtés alatt, a szigetelőrétegtől teljesen elkülönítve helyezkedik el.

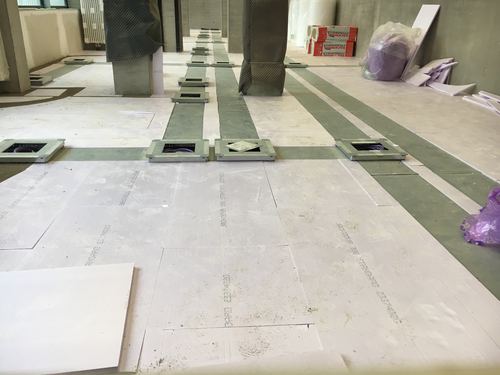

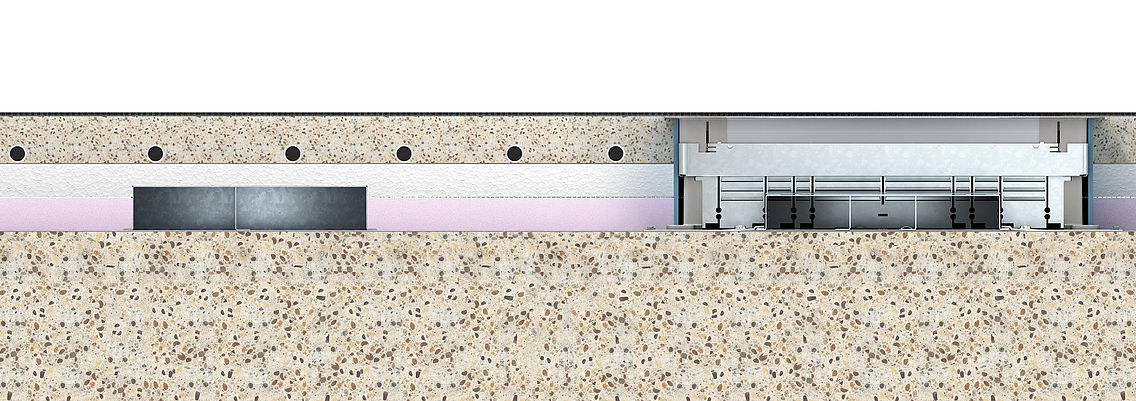

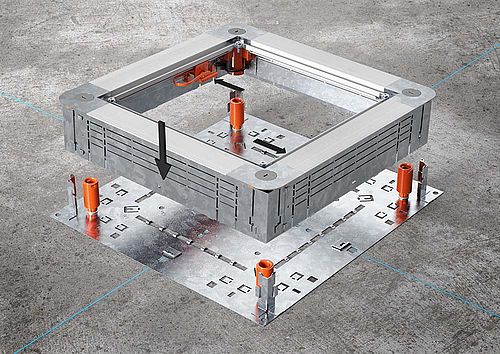

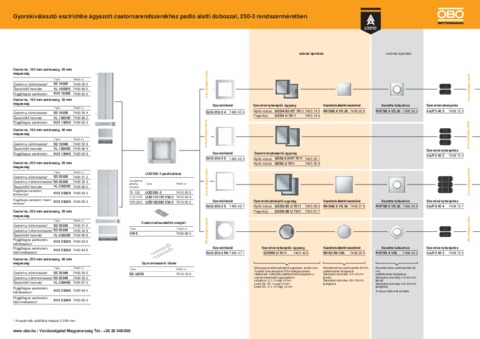

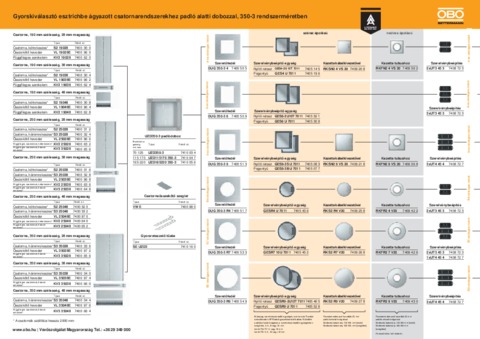

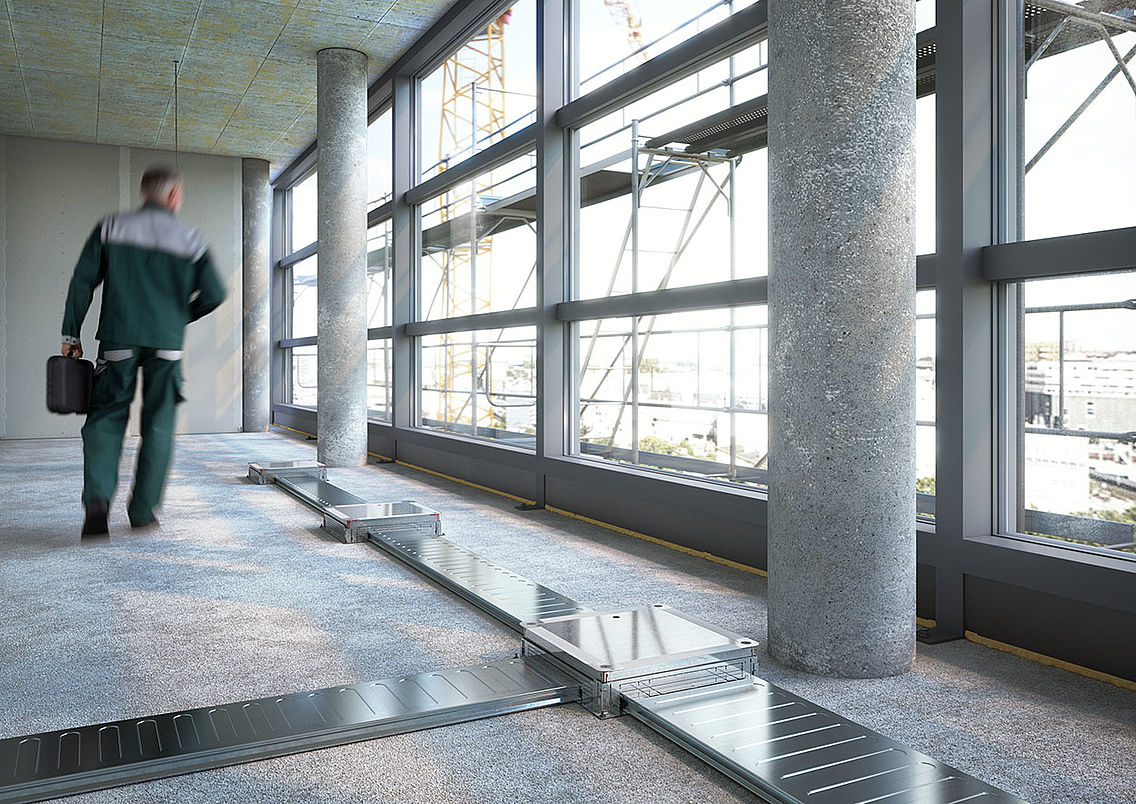

A megbízható rendszer erősségei különösen az építési szakasz során mutatkoznak meg. A szerelés ideje alatt teljesen zárva van. A padlódobozokat a szerelő-védőfedelek védik. Így idegen test nem kerülhet be a rendszerbe, és a belső tér tiszta marad. A padlódobozok 70-220 mm esztrichmagasságig terjedő szintezési tartományt fednek le. Ezenkívül a csatornarendszer padló alatti dobozai szétválaszthatók úgy, hogy azok az esztrichben önállóan "lebegjenek". Ez a szétválasztás megakadályozza a közeli padlóburkolat és esztrich repedéseit.
A csatlakozóaljzatok, az adatátviteli- és a multimédiás csatlakozók rugalmasan telepíthetők az OBO saját Modul 45-sorozatával. Ezek a modulok az univerzális tartók segítségével az összes szerelvénybeépítő egységbe telepíthetőek. Ezek a szerelvénybeépítő egységek moduláris felépítésének köszönhetően rögzíthetőek kazettákba és szerelvénybeépítő egységekbe.

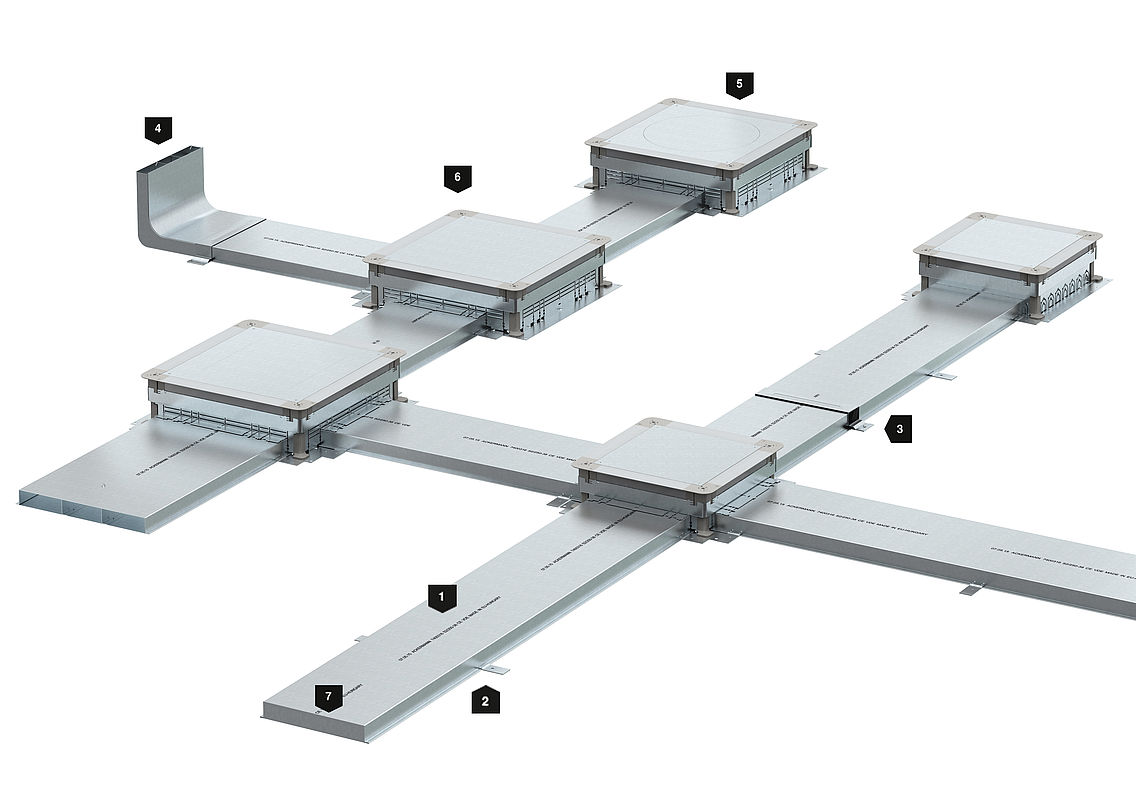

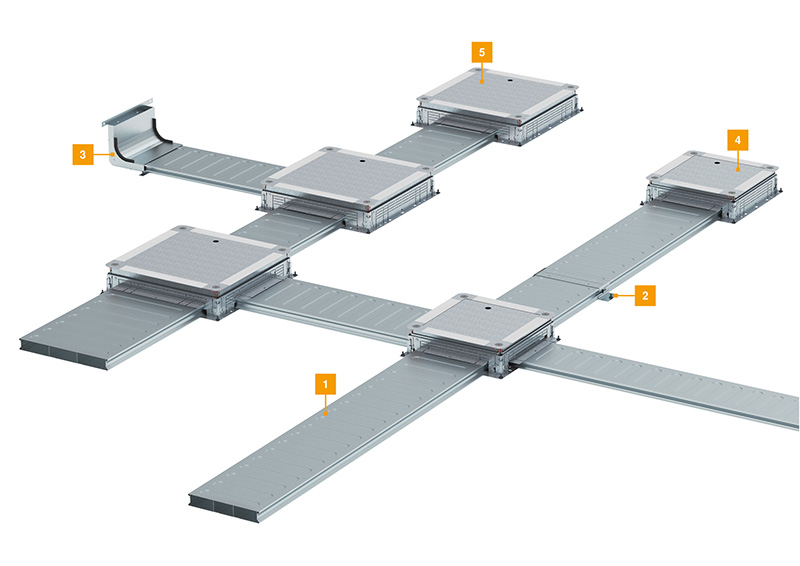

Szerelési elv:
1 | Padló alatti szerelőcsatorna |
2 | Csatornaösszekötő szeglet |
3 | Összekötő heveder |
4 | Függőleges sarokelem |
5 | Padló alatti doboz szerelő- és vakfedéllel (UGD) |
6 | Padló alatti húzó- és leágazódoboz (UZD) |
7 | Csatorna végzáróelem |
Zaj- és tűzvédelem szerint tanúsítva

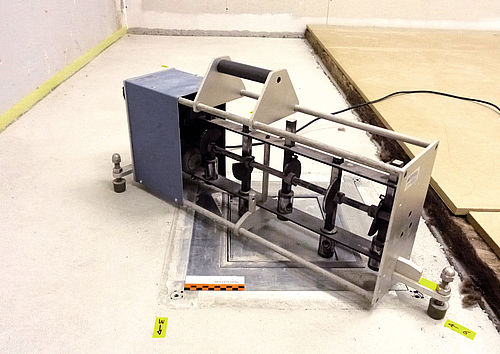

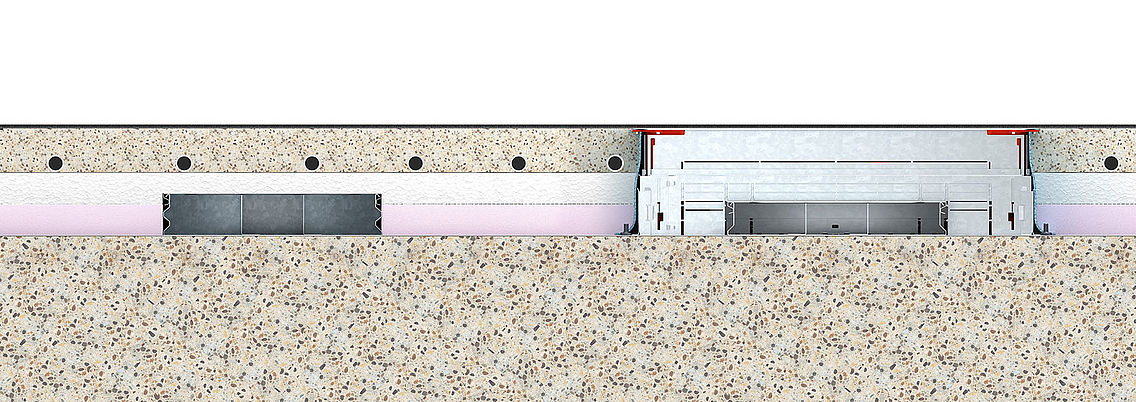

A csatornarendszer megfelel a magasépítés hangszigetelési követelményeinek. A padlódoboz felső kerete az esztrich elkészülte után a doboz alsó részétől elválasztható. A keret az esztrichlemezen „úszik”, anélkül, hogy az aljzatbetonhoz kapcsolódna. Az elválasztásnak köszönhetően a csatornarendszer és a padló alatti doboz nem továbbítja a hangot. Az esztrichfedésű EÜK csatornarendszer menekülési és mentési útvonalakon és tűzfalakon keresztül is telepíthető. Ehhez speciális OBO-kábeltömítés szükséges. Zárt kialakításának köszönhetően a csatornarendszer rendkívül alkalmas a kábel védelmére, elektromágneses árnyékolásra, továbbá hozzájárul a kábelrendszer tisztaságához. Ez az árnyékolás az építési szakaszban is garantált.
Ferde csatornabevezetések

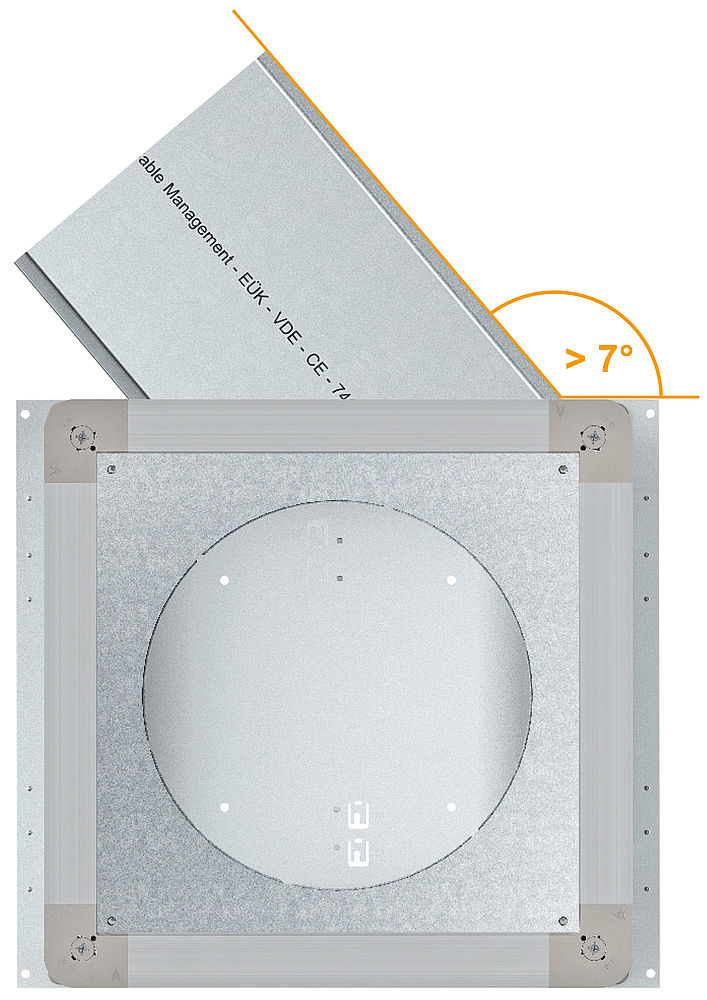

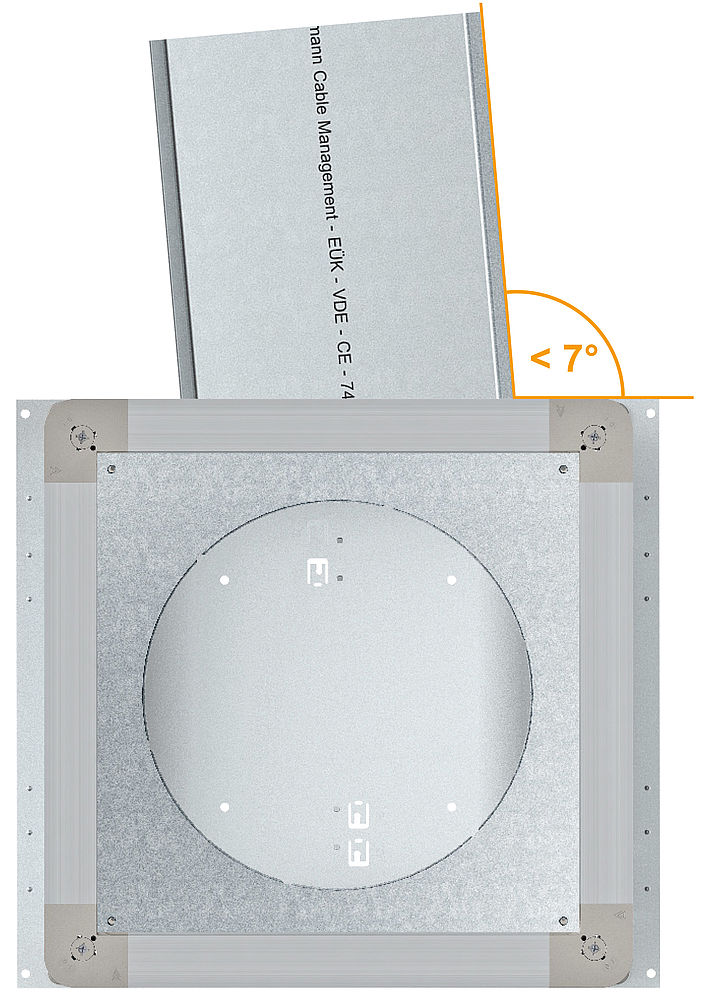

AZ EÜK rendszer padló alatti dobozainak előkészített csatornanyílásaival irányváltás, illetve ferde csatornabevezetés (legfeljebb 7°) alakítás-vágás nélkül lehetséges. A 7 -nál nagyobb szögű ferde bevezetések a csatorna végének alakításával (vágás) segítségével hozhatóak létre. Ez az illesztő vágás a doboz méretétől és a bevezetőnyílástól függően készíthető el.
Csatorna iránykorrekciók
Ferde csatornabevezetések
