Védelem robbanásveszélyes környezetben 2-eres

rendszerhez, 24 V, metrikus menet 2 | 2-pólusú; metrikus | 22 | 32

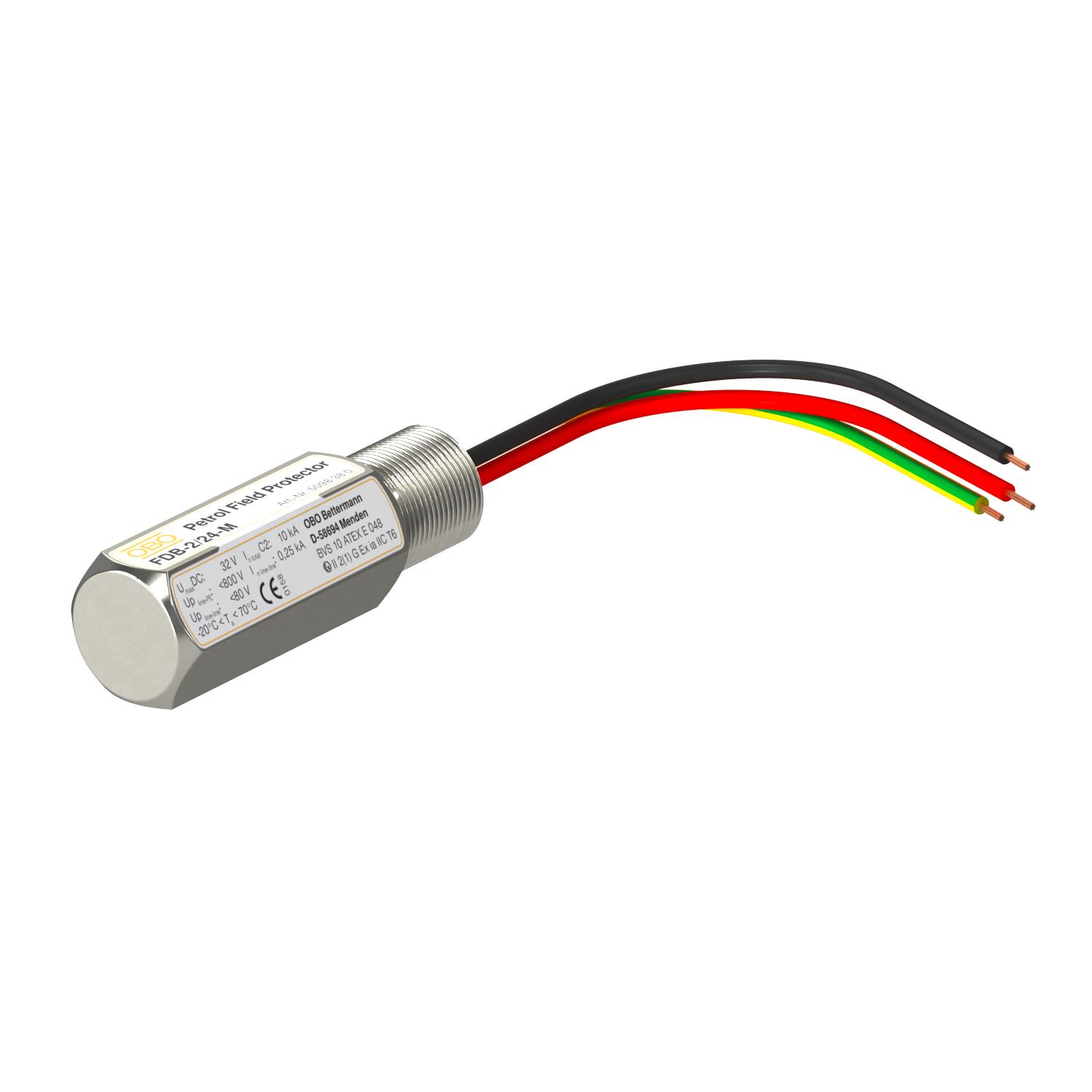

Védelem robbanásveszélyes környezetben 2-eres rendszerhez, 24 V, metrikus menet

Rend. szám 5098380 | EAN-kód 4012195683339

Rend. szám / Típus

Pólusszám

Kivitel

Max. tartós feszültség, AC	22 V

Legmagasabb tartós feszültség, DC	32 V

Termékleírás

Termékleírás

FDB védelem, gyújtószikra-mentes áramkörökhöz és buszrendszerekhez

• Metrikus csatlakozómenet
• Alacsony védelmi feszültségszint
• Egyszerű beépítés terepi készülékekbe
• Elhanyagolható saját kapacitás és induktivitás
• Rozsdamentes ház, nyomásálló tokozat
• ATEX bevizsgálás: II 2(1)G Ex ia [ia Ga] IIC T4..T6 Gb (BVS 10 ATEX E 048)

Alkalmazási terület: Áramlás- és hőmérséklet-érzékelők

Műszaki adatok

Műszaki adatok

Alkalmazási hőmérséklet-tartomány max.	70 °C
Alkalmazási hőmérséklet-tartomány min.	-20 °C

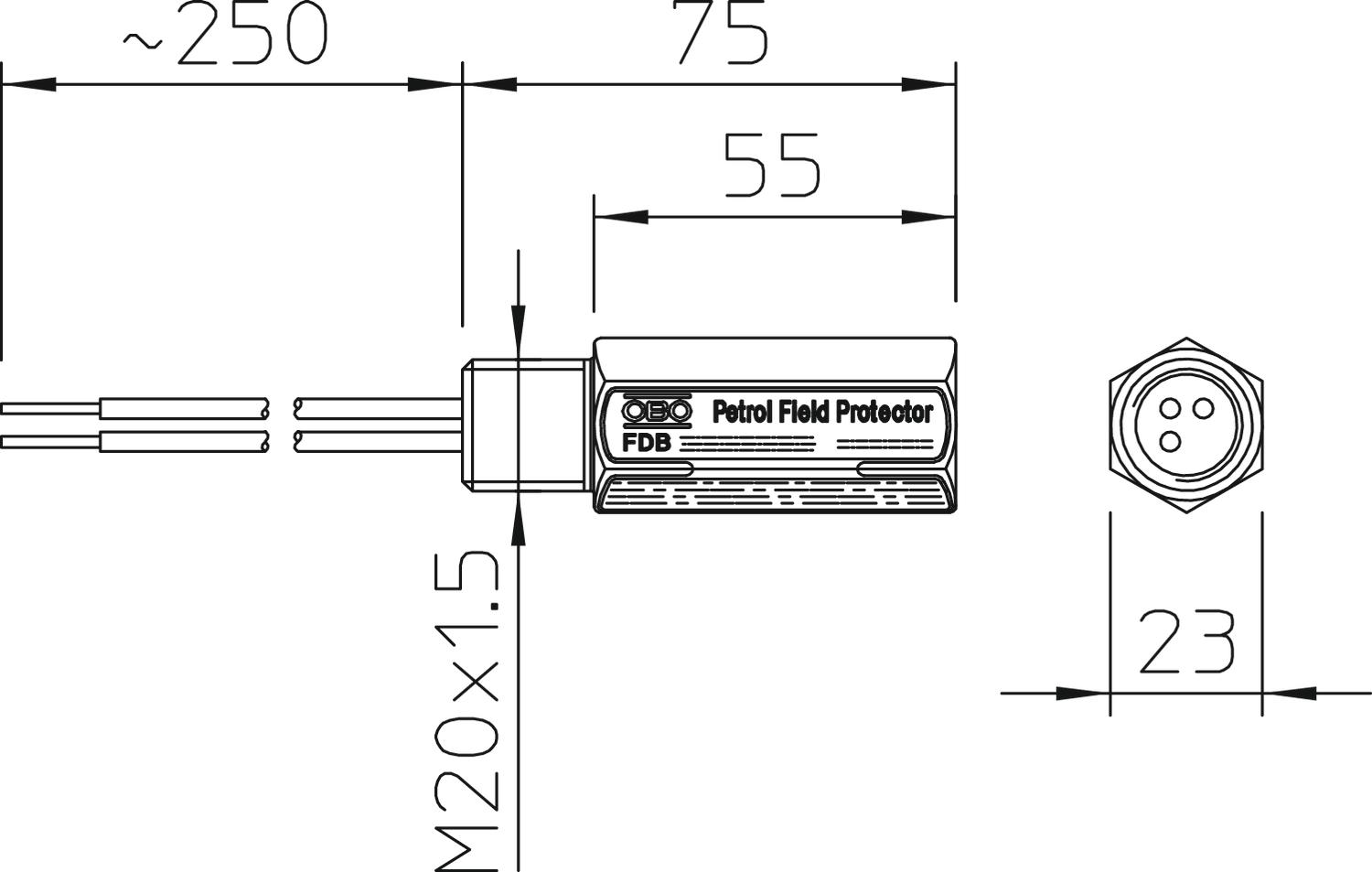

Bemenet / kimenet szerelése	M20 x 1,5 külső menet
Ex-engedély	II 2(1)G Ex ia [ia Ga] IIC T4..T6 Gb (BVS 10 ATEX E 048)
Földelés következőkkel:	csatlakozóvezeték
Ház anyaga	V2A rozsdamentes acél
Jelzés a készüléken	nem tartalmaz
Kapacitás (ér-ér között)	< 17 pF
Kapacitás (ér-föld között)	< 26 pF
Kategorie	Typ 2+3 / C2+C1
Kivitel	2-pólusú; metrikus
Legmagasabb tartós feszültség, DC	32 V
Lökőfeszültségállóság, ér-ér	C1: 0,5 kV / 0,25 kA (8/20µs)
Lökőfeszültségállóság, ér-föld	C2: 5 kV / 2,5 kA (8/20µs)

LPZ	1→3
Max. tartós feszültség, AC	22 V
Méret	32V
Mező- / szerelvényoldal szerelése:	Csatlakozóvezeték 1,5 mm² hosszúság ~ 250 mm
Összes-levezetőképesség (8/20)	10 kA
Pólusszám	2
Robbanásbiztos kivitel	igen
SPD az MSZ EN 61643-21 szerint	Class II+III / C2+C1
Távjelző érintkező	nem
Védelmi feszültségszint, ér - ér	<80 V
Védelmi feszültségszint, ér - föld	<800 V
Védettség	IP65/67
Vizsgálati szabvány	MSZ EN 61643-21

Minden típus

Minden típus

Típus	Pólusszám	Kivitel	Max. tartós feszültség, AC	Legmagasabb tartós feszültség, DC	Rend. szám	Mennyiség	Legkisebb eladási egység
FDB-2 24-M	2	2-pólusú; metrikus	22 V	32 V	5098380	Darab	1 Darab
FDB-3 24-M	3	3-pólusú; metrikus	22 V	32 V	5098382	Darab	1 Darab
FDB-2 24-N	2	2-pólusú; NPT	22 V	32 V	5098390	Darab	1 Darab
FDB-3 24-N	3	3-pólusú; NPT	22 V	32 V	5098392	Darab	1 Darab
