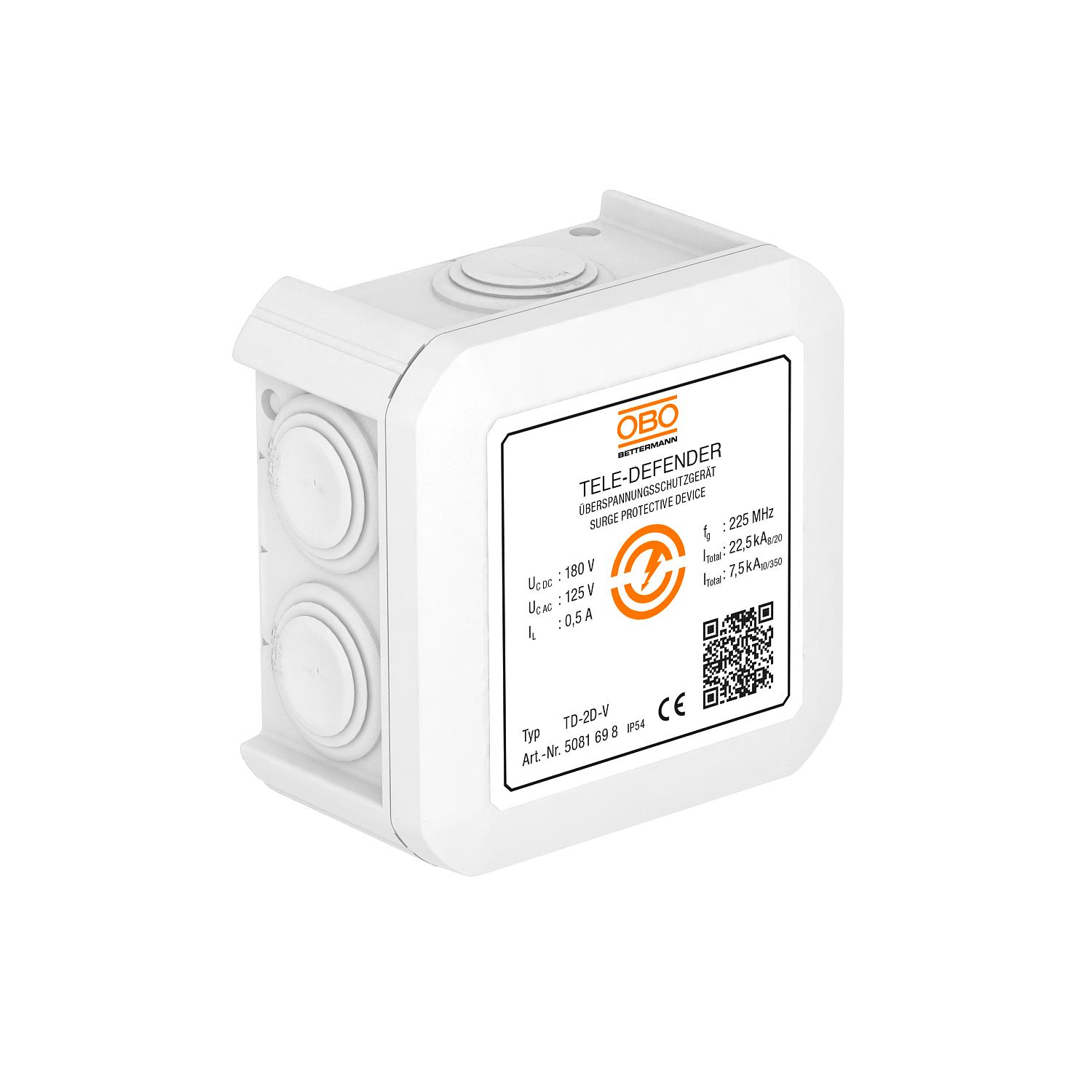

VDSL-rendszerek védelme

Rend. szám 5081698 | EAN-kód 4012196427444

Rend. szám / Típus	5081698 / TD-2D-V

Pólusszám	2

Max. tartós feszültség, AC	125 V

Legmagasabb tartós feszültség, DC	180 V

Dugaszolórendszer	Kapocs

Termékleírás

Termékleírás

Túlfeszültség-védelem telekommunikációs rendszerekhez

• Alacsony védelmi feszültségszint nagy levezetőképesség mellett

• "Push-In" sorkapcsok a gyors szerelés érdekében

• Sávszélességre optimalizált a megbízható átvitelhez 225 MHz-ig

• Falon kívüli szerelés

Alkalmazás: Ideális minden DSL-rendszerhez, IP-csatlakozáshoz, ISDN vagy analóg telekommunikációhoz

Műszaki adatok

Műszaki adatok

Ableiterüberwachung	nem
Alkalmazási hőmérséklet-tartomány max.	80 °C
Alkalmazási hőmérséklet-tartomány min.	-40 °C
Anyag	Műanyag
Árnyékolás	közvetlen
Árnyékolás-csatlakoztatás	igen
Beiktatási csillapítás (Insertion loss)	≤3 dB
Csatlakozási keresztmetszet, hajlékony, max.	1 mm²
Csatlakozási keresztmetszet, hajlékony, min.	0,14 mm²
Csatlakozási keresztmetszet, merev, max.	1,5 mm²
Csatlakozási keresztmetszet, merev, min.	0,08 mm²
Csatlakozási keresztmetszet, többhuzalos, max.	1 mm²
Csatlakozási keresztmetszet, többhuzalos, min.	0,14 mm²
Dugaszolórendszer	Kapocs
Határfrekvencia	225 MHz
Jelzés a készüléken	nélkül
Kapacitás (ér-ér között)	<10 pF
Kapacitás (ér-föld között)	<20 pF
Kategorie	Typ 1+2+3 / D1+C2+C1
Legmagasabb tartós feszültség, DC	180 V
Levezetőképesség	2,5 kA

Lökőfeszültségállóság, ér-ér	C2: 15 kV / 7,5 kA (8/20µs)
Lökőfeszültségállóság, ér-föld	C2: 15 kV / 7,5 kA (8/20µs)
LPZ	0→3
Max. tartós feszültség, AC	125 V
Méret	180V
Nennlaststrom AC	0,35 A
Nennlaststrom DC	0,5 A
Összes levezetési lökőáram (10/350)	D1: 7,5 kA
Összes-levezetőképesség (8/20)	22,5 kA
Pólusszám	2
Robbanásbiztos kivitel	nem
Soros ellenállás erenként	2,2 Ω ± 5 %
SPD az MSZ EN 61643-21 szerint	Class I+II+III / D1+C2+C1
Szigetelési ellenállás	>10 MΩ
Szín	fehér
Távjelző érintkező	nem
Túlfeszültség-védelmi eszközök vezetéktípusa	Telekommunikációs vezeték
Védelmi feszültségszint, ér - ér	<350 V
Védelmi feszültségszint, ér - föld	<600 V
Védettség	IP54
Vizsgálati szabvány	MSZ EN 61643-21
