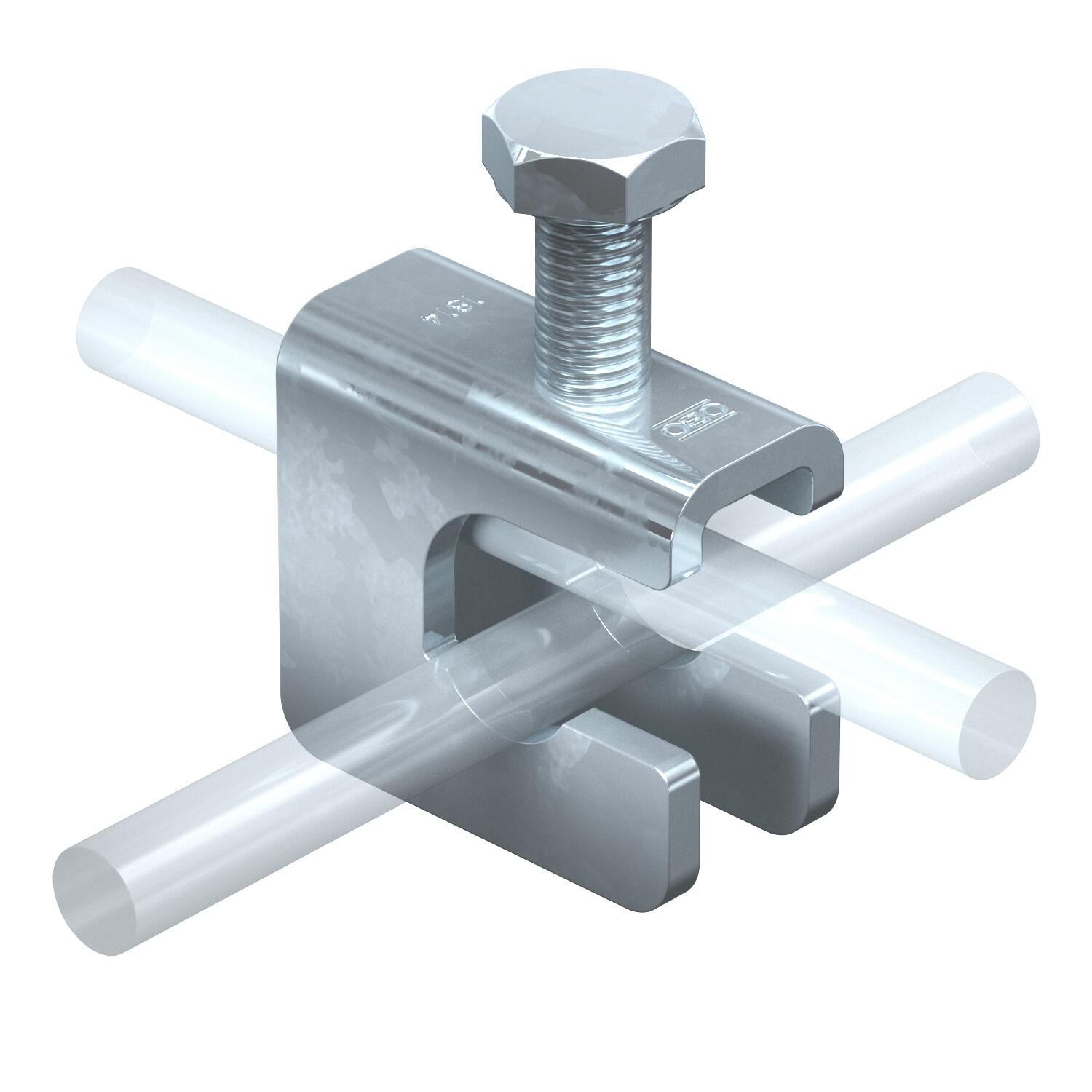

VARIO-földelőkapocs betonacélhoz
Rend. szám 5014471 | EAN-kód 4012196656134
- Termékleírás
-
Termékleírás• 6-14 mm átmérőjű betonacélok, huzalok, illetve szalagok összekötéséhez
• gyors szerelés a nyitott kivitelnek és az egyetlen M10-es csavarnak köszönhetően
-
- Műszaki adatok
-
Műszaki adatok

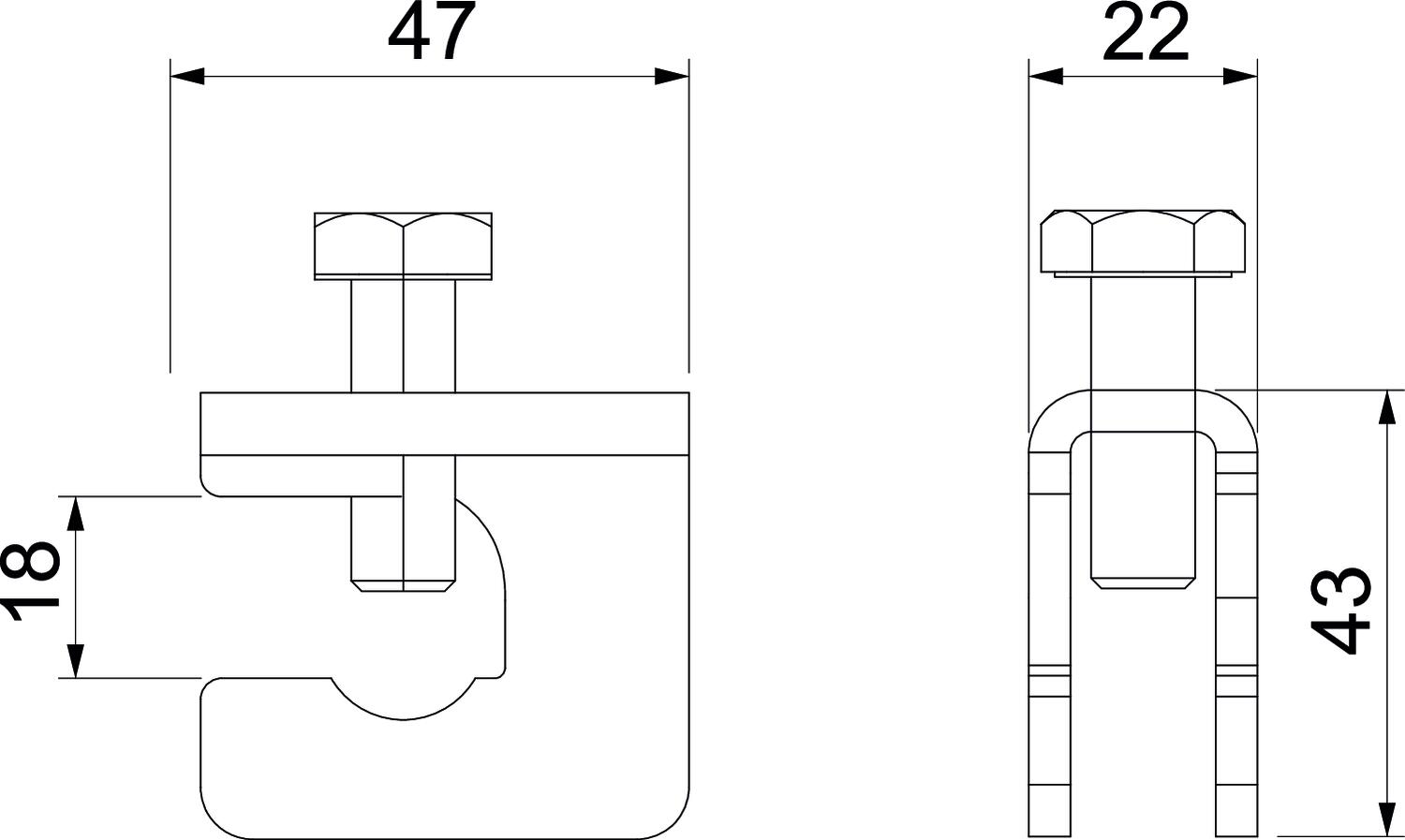

A csatlakozás módja Többcélú összekötő kapocs A rögzítőcsavar fajtája Hatlapfejű csavar Alkalmas csatlakozáshoz egyéb Anyag acél Felület merítetten tűzihorganyzott Földelő csatlakozó átmérője egyéb Illeszkedő méret FL30x3-4mm /Rd 8-10 x Rd 6-14 mm Körvezető-átmérő 1. vezető max. 10 mm Körvezető-átmérő 1. vezető min. 8 mm Körvezető-átmérő 2. vezető max. 14 mm Körvezető-átmérő 2. vezető min. 8 mm Méret 47x22x55 Szalagvezeték szélessége 1. vezető max. 30 mm Szalagvezeték szélessége 1. vezető min. 20 mm Villámáram-szilárdság N/50 kA - Minden típus
- Letöltések
-
EU megfelelőségi nyilatkozat 1814 FT D14 / 5014471 , 0.06MB , pdfJelhasználati engedély BET-Prüfzertifikat Anschlussklemme für große Bewehrungsstähle 1814 FT D37 , 0.08MB , pdfJelhasználati engedély BET-Prüfzertifikat Anschlussklemme für große Bewehrungsstähle 1814 ST D37 , 0.08MB , pdfKiválasztási segédlet Kiválasztási segédlet alap- és körföldelőkhöz DIN 18014 szerint , 0.19MB , pdfSzerelési útmutató Vario-Erdanschlussklemme 1814 FT D14 , 0.34MB , pdf
