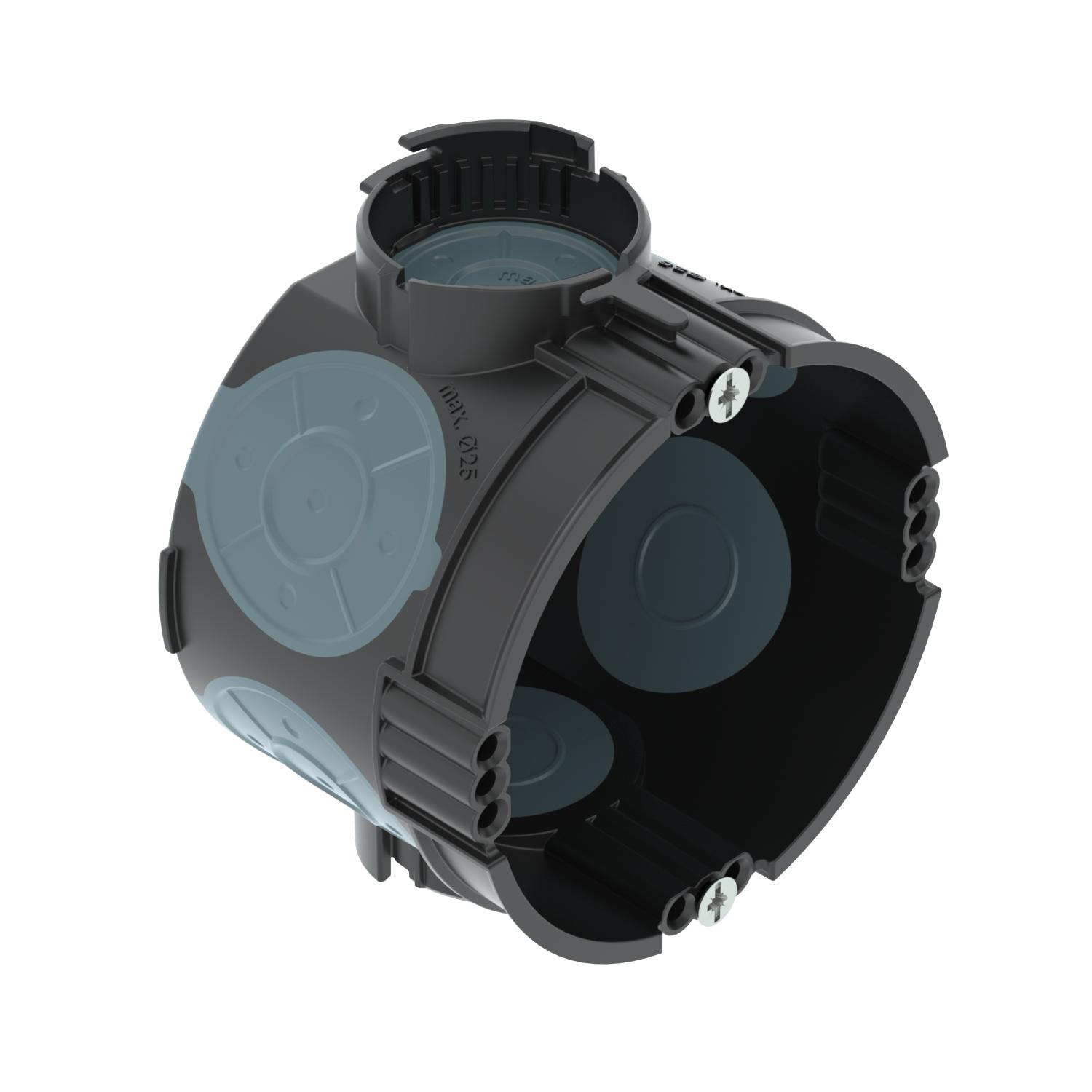

Vakolat alatti szerelvénydoboz 46, szerelvényrögzítő csavarral, légmentes
Rend. szám 2003707 | EAN-kód 4012196715893
- Termékleírás
-
TermékleírásVakolat alatti szerelvénydoboz légmentesen záródó bevezető membránokkal, a falazatba való beépítéshez legalább 46 mm mélység szükséges.
• 4 x 3-as csavardóm
• 2 előszerelt szerelvényrögzítő csavarral
• Összekötő elem bajonettzárral, amely mindkét oldalon összekapcsolható
• 4 kombinált bevezetés, Ø 20 - 25 mm
• 2 bevezetés az összekötő elemben, Ø 20 mm
• 2 bevezetés az alján, Ø 12 mm
DIN EN 60670-1, DIN EN 60670-22 és DIN 49073-1 szerint bevizsgálva.
-
- Műszaki adatok
-
Műszaki adatok

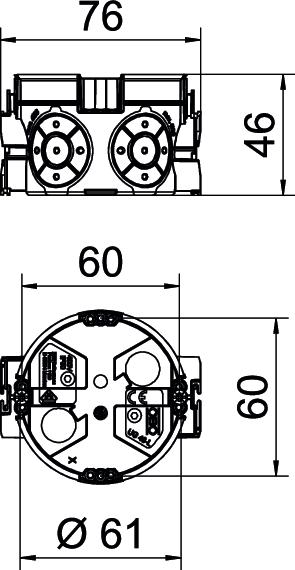

A készülékek rögzítése Csavarozni A készülékház-átvezetés fajtája Bevezető membrán Alak kerek Anyag polipropilén / hőre lágyuló elasztomer Átmérő 60 mm Bevezetés típusa_ NYM-J vezetékek, adatkábelek és gégecsövek Bevezető nyílások száma 8 Bevezetőnyílás hátulról igen CO₂-lábnyom (GWP) bölcsőtől a kapuig 0,072 kg CO₂e / 1 Darab Csavarral igen csőátmérőhöz 20/25 mm Csőbevezetők Ø 20 mm 2 Fedél nélkül Fedélrögzítés Csavarozni Halogénmentes igen Kombinált bevezetések Ø 20 / 25 mm 4 lángálló VDE 0471/IEC 60695-2-11, vizsgálati hőmérséklet: 650°C Légmentesen záródó igen Magasság 46 mm Méret Ø60mm, H46mm Méretezési feszültség 400 V Névleges keresztmetszet max. 2,5 mm² Névleges keresztmetszet min. 1,5 mm² szegezhető rögzítőfüllel nem Szín mélyfekete / kékesszürke Ütésálló igen Védettség IP30 - Minden típus
-
Szerelési segédanyagok
Termékek Típus Rend. szám Mennyiség Legkisebb eladási egység
Gyorsrögzítő
ZU 60-QF 2003740 25 Darab
Vakolatkiegyenlítő gyűrű, 12 mm
ZU 12-PR 2003742 25 Darab
Vakolatkiegyenlítő gyűrű, 24 mm
ZU 24-PR 2003744 25 Darab
Jelzőfedél vakolat alatti szerelvénydobozhoz, egyes
ZU 60-SD 2003760 50 Darab
Távtartó elem
ZU 20-AS 2003746 25 Darab - Letöltések
-
