Megjegyzés: Ez a cikkszám megszűnt.
Az új cikkszám itt található: 2003702 / Vakolat alatti szerelvény- és összekötődoboz 66

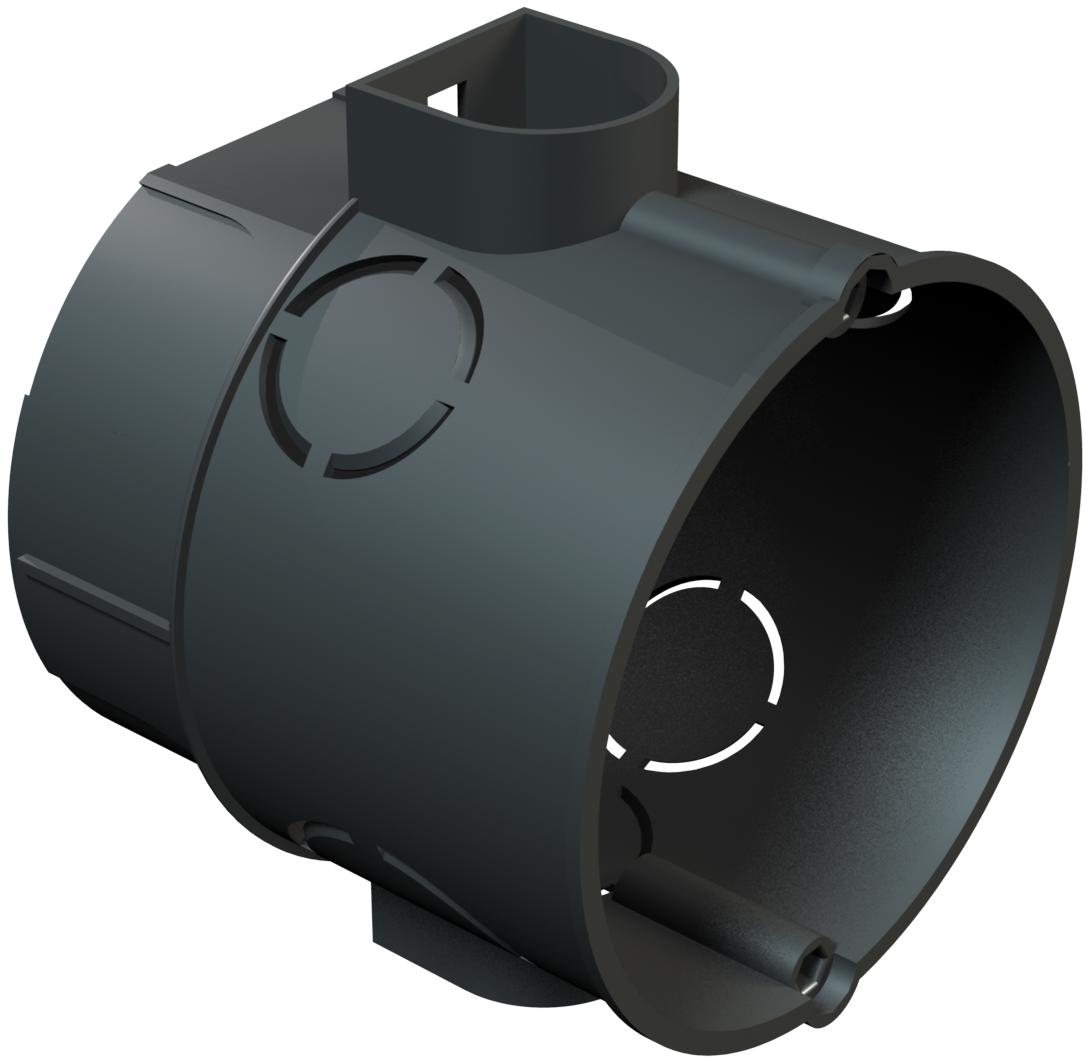

Vakolat alatti szerelvény -/összekötő dobozok
Rend. szám 2003019 | EAN-kód 4012195002314
- Termékleírás
-
TermékleírásSzerelvény-/kötődoboz elfordulás ellen biztosított, 71 mm garantált szabványos sorolási távolsággal (DIN 49 073-1 szerint) távtartó segítségével. Kitörhető nyílás vezetékekhez és csövekhez, Ø 20 mm és x Ø 25 mm. Kombinálható terpesztett körmös rögzítés és csavaros rögzítés, mélyen fekvő, vakolat alatti tartók, a szerelvényrögzítő csavarok távolsága 60 mm, a csavaros rögzítéshez 3,2 mm-es önmetsző csavarok, 2 csavardómmal csavarok nélkül, védettség IP20.
-
- Műszaki adatok
-
Műszaki adatok

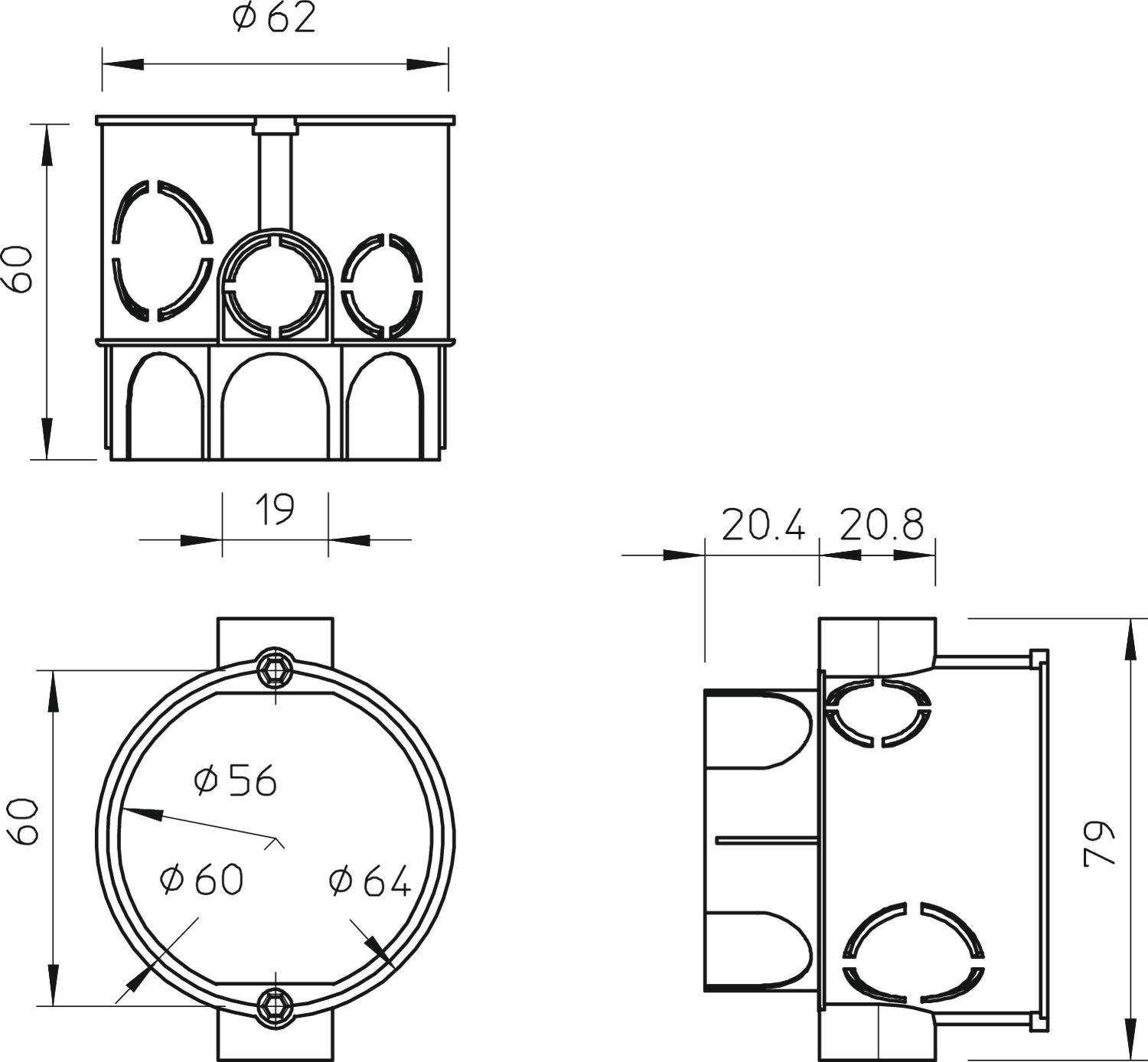

A készülékek rögzítése csavarozni vagy feszíteni A készülékház-átvezetés fajtája Elősajtolás a szerelvényezésnél nélkül Alak kerek Alkalmazások száma 1 Anyag Polisztirol Árnyékolással nem Átmérő 60 mm Belső átmérő 60 mm Bevezetés típusa_ kitörhető nyílás 20 és 25 mm vezeték- és csőátmérőig Bevezető nyílások száma 13 Bevezetőnyílás hátulról nem CO₂-lábnyom (GWP) bölcsőtől a kapuig 0,059 kg CO₂e / 1 Darab Csatlakozócsonkok Alagút támasz Csavarral nem csőátmérőhöz 20/25 mm Fedél nélkül Fedélrögzítés nem alkalmazható kitörhető cső-bevezetőnyílással rendelkezik. 13 lángálló VDE 0471/DIN 695 2-1, vizsgálati hőmérséklet: 650 °C Légmentesen záródó nem Magasság 60 mm Méret Ø60mm, H60mm Méretezési feszültség 400 V Névleges keresztmetszet max. 2,5 mm² Névleges keresztmetszet min. 1,5 mm² Padlómagasság min. 64 mm Plombálható nem szegezhető rögzítőfüllel nem Szerelvényrögzítő csavarok távolsága 60 mm Szín fekete Tűzálló kábelrendszerek – nélkül Védettség IP20 - Minden típus
- Letöltések
-
Szórólap Unterputzdosen , 0.48MB , pdfJelhasználati engedély VDE jelölésengedély UG 60... , 0.12MB , pdf
