Megjegyzés: Ez a cikkszám megszűnt.
Az új cikkszám itt található: 2003725 / Vakolat alatti elektronikai doboz 46, szögletes, oldalsó kapocstérrel
Vakolat alatti szerelvény -/összekötő dobozok
Rend. szám 2003023 | EAN-kód 4012195003571
- Termékleírás
-

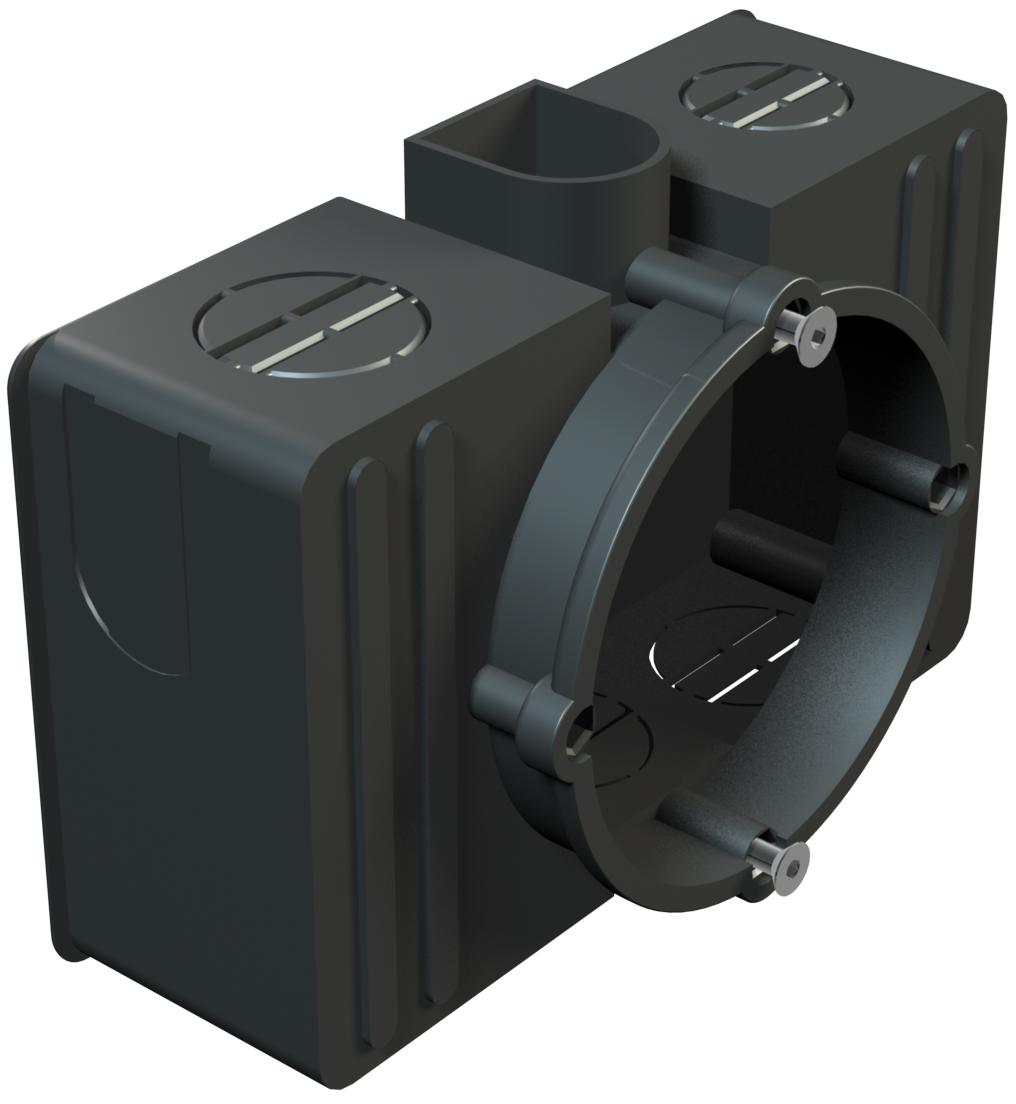

TermékleírásSzerelvény- és kötődoboz megnövelt belső térfogattal a szerelési nyílás mindkét oldalán az összekötő kapcsok befogadásához. Elfordulás ellen biztosított, 71 mm garantált szabványos sorolási távolság (DIN 49 073-1) szerint távtartó segítségével. Kitörhető nyílás 21 mm vezeték- és csőátmérőig, mélyen fekvő, vakolat alatti tartók, a szerelvényrögzítő csavarok távolsága 60 mm, a csavaros rögzítéshez 3,2 mm-es önmetsző csavarok, 4 csavardómmal és 2 szerelvényrögzítő csavarral, védettség IP20.
-
- Műszaki adatok
-
Műszaki adatok

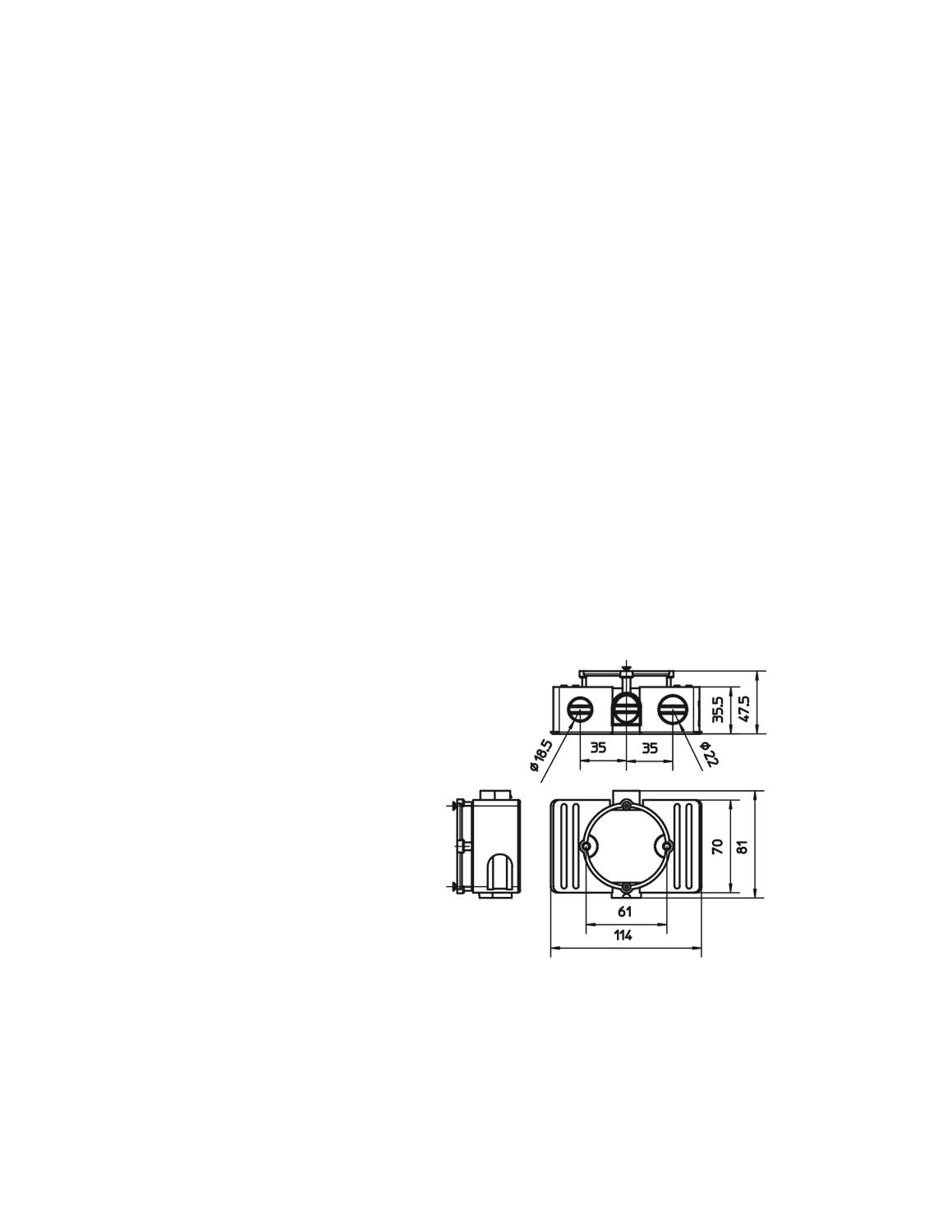

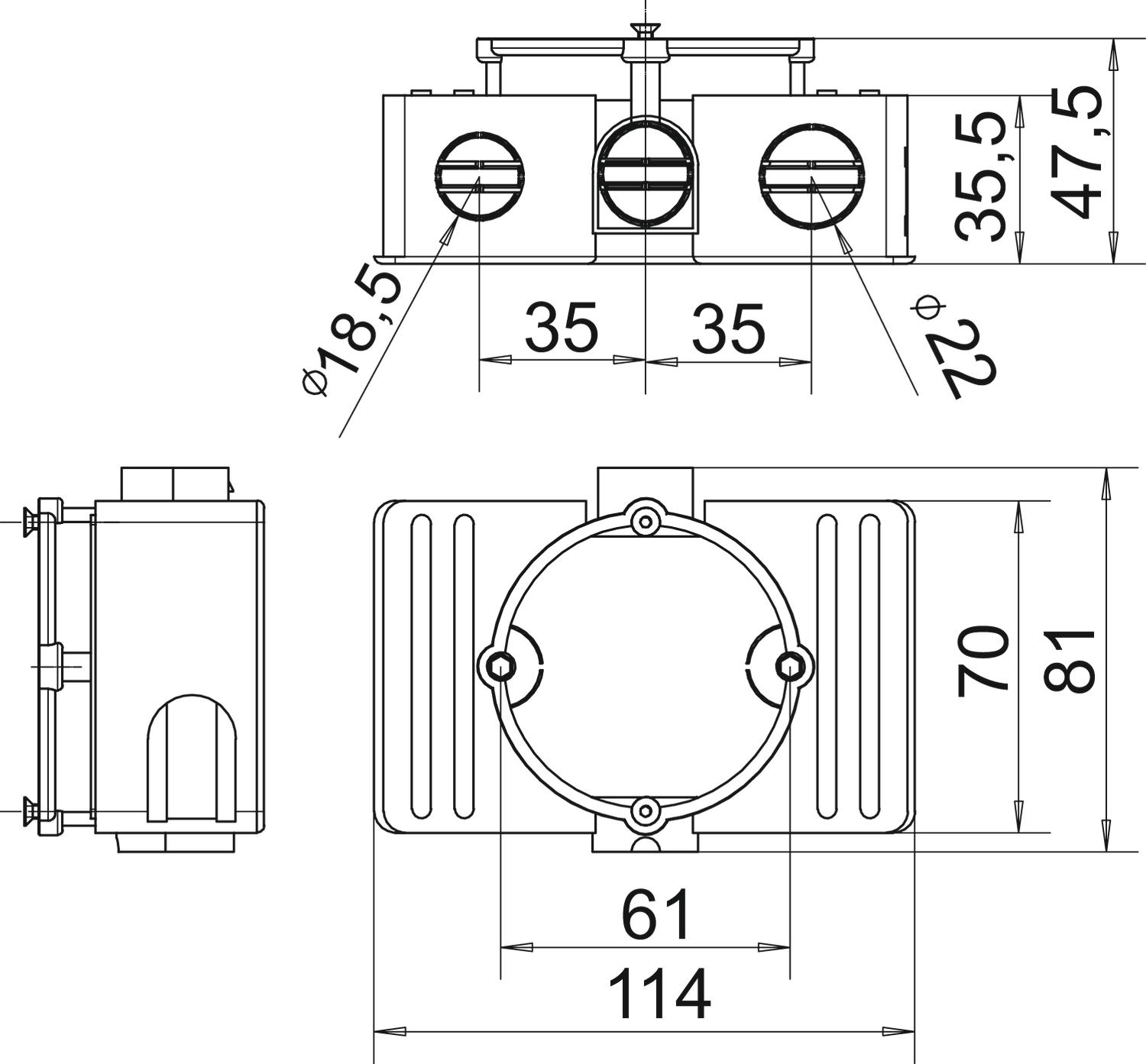

A készülékek rögzítése Csavarozni A készülékház-átvezetés fajtája Elősajtolás a szerelvényezésnél nélkül Alak derékszögű Alkalmazások száma 1 Anyag Polisztirol Árnyékolással nem Átmérő 60 mm Belső átmérő 60 mm Bevezetés típusa_ kitörhető nyílás 21 mm vezeték- és csőátmérőig. Bevezető nyílások száma 8 Bevezetőnyílás hátulról nem Csatlakozócsonkok Alagút támasz Csavarral igen csőátmérőhöz 20 mm Fedél nélkül Fedélrögzítés nem alkalmazható Halogénmentes igen hossz 110 mm kitörhető cső-bevezetőnyílással rendelkezik. 8 lángálló VDE 0471/DIN 695 2-1, vizsgálati hőmérséklet: 650 °C Légmentesen záródó nem Magasság 48 mm Méret 70x110x48 Méretezési feszültség 400 V Névleges keresztmetszet max. 2,5 mm² Névleges keresztmetszet min. 1,5 mm² Padlómagasság min. 50 mm Plombálható nem szegezhető rögzítőfüllel nem szélesség 70 mm Szerelvényrögzítő csavarok távolsága 60 mm Szín fekete Tűzálló kábelrendszerek – nélkül Ütésálló igen Védettség IP20 - Minden típus
- Letöltések
-
Szórólap Unterputzdosen , 0.48MB , pdfEU megfelelőségi nyilatkozat UG 60 VK / 2003023 , 0.05MB , pdfJelhasználati engedély VDE jelölésengedély UG 60... , 0.12MB , pdf
