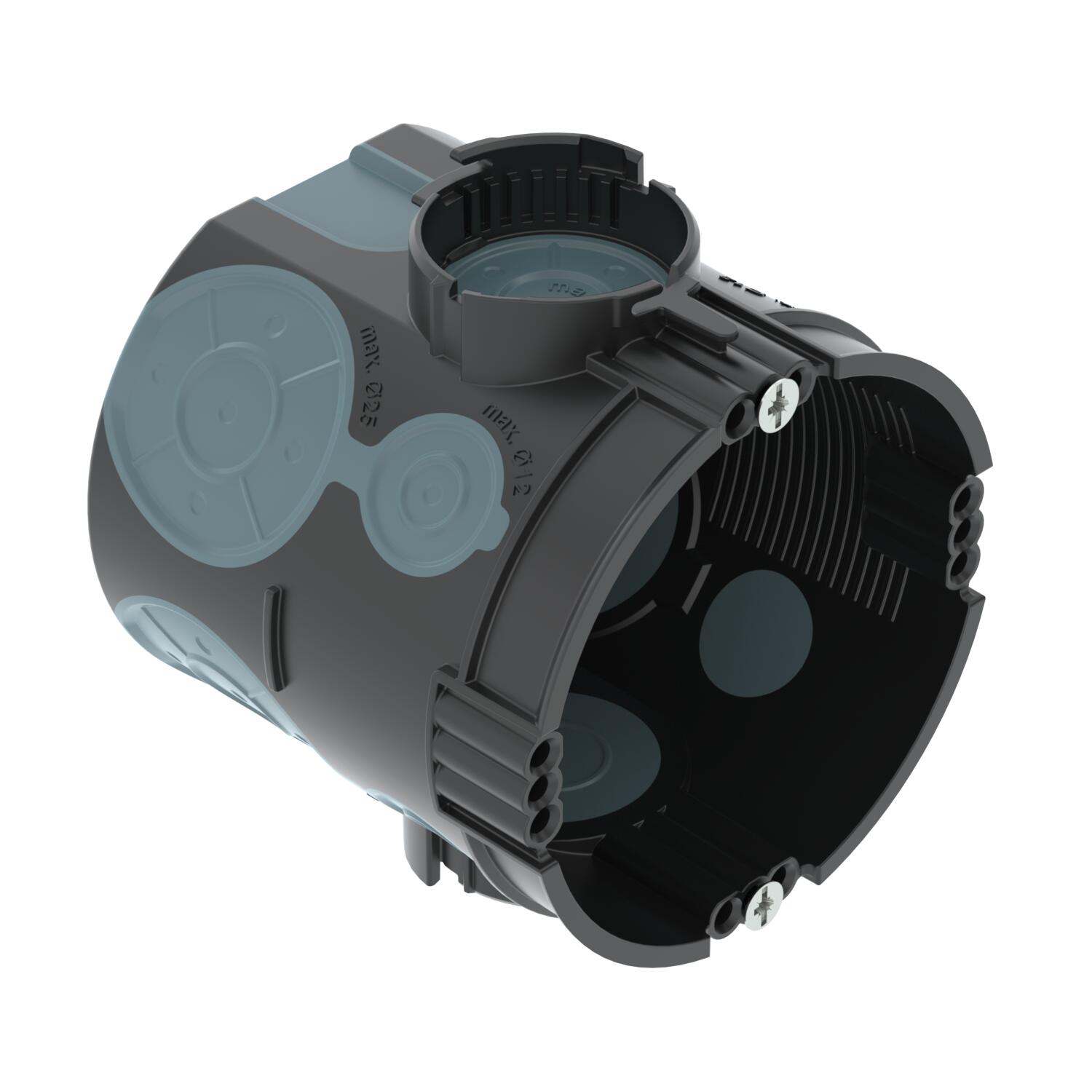

Vakolat alatti szerelvény- és összekötődoboz 66, szerelvényrögzítő csavarral, légmentes 66 | 60 | 20/25 mm | 14

Vakolat alatti szerelvény- és összekötődoboz 66, szerelvényrögzítő csavarral, légmentes

Rend. szám 2003709 | EAN-kód 4012196715916

Rend. szám / Típus	2003709 / UG 66-GS-L

Magasság	66 mm

Átmérő	60 mm

csőátmérőhöz	20/25 mm

Bevezető nyílások száma	14

Termékleírás

Termékleírás

Vakolat alatti szerelvénydoboz légmentesen záródó bevezető membránokkal, a falazatba való beépítéshez legalább 66 mm mélység szükséges.

• 4 x 3-as csavardóm

• 2 előszerelt szerelvényrögzítő csavarral

• Összekötő elem bajonettzárral, amely mindkét oldalon összekapcsolható

• 4 kombinált csőbevezetés, Ø 20 - 25 mm

• 2 bevezetés, Ø 20 mm

• 6 bevezetés, Ø 12 mm

• 2 bevezetés az alján, Ø 12 mm
DIN EN 60670-1, DIN EN 60670-22 és DIN 49073-1 szerint bevizsgálva.

Műszaki adatok

Műszaki adatok

A készülékek rögzítése	Csavarok és szétterülő karmok
A készülékház-átvezetés fajtája	Bevezető membrán
Alak	kerek
Anyag	polipropilén / hőre lágyuló elasztomer
Átmérő	60 mm
Bevezetés típusa_	NYM-J vezetékek, adatkábelek és gégecsövek
Bevezető nyílások száma	14
Bevezetőnyílás hátulról	igen
CO₂-lábnyom (GWP) bölcsőtől a kapuig	0,133 kg CO₂e / 1 Darab
Csavarral	igen
csőátmérőhöz	20/25 mm
Csőbevezetők Ø 20 mm	2
Fedél	nélkül
Fedélrögzítés	Csavarozni

Halogénmentes	igen
Kombinált bevezetések Ø 20 / 25 mm	4
lángálló	VDE 0471/IEC 60695-2-11, vizsgálati hőmérséklet: 650°C
Légmentesen záródó	igen
Magasság	66 mm

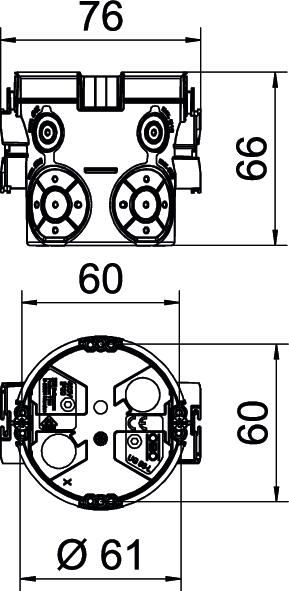

Méret	Ø60mm, H66mm
Méretezési feszültség	400 V
Névleges keresztmetszet max.	2,5 mm²
Névleges keresztmetszet min.	1,5 mm²
szegezhető rögzítőfüllel	nem
Szín	mélyfekete / kékesszürke
Ütésálló	igen
Védettség	IP30

Minden típus

Minden típus

Típus	Magasság	Átmérő	csőátmérőhöz	Bevezető nyílások száma	Rend. szám	Mennyiség	Legkisebb eladási egység
UG 66-GS-L	66 mm	60 mm	20/25 mm	14	2003709	Darab	25 Darab

Tartozék

Szerelési segédanyagok

Termékek	Típus	Rend. szám	Mennyiség	Legkisebb eladási egység
Gyorsrögzítő	ZU 60-QF	2003740	Darab	25 Darab
Vakolatkiegyenlítő gyűrű, 12 mm	ZU 12-PR	2003742	Darab	25 Darab
Vakolatkiegyenlítő gyűrű, 24 mm	ZU 24-PR	2003744	Darab	25 Darab
Jelzőfedél vakolat alatti szerelvénydobozhoz, egyes	ZU 60-SD	2003760	Darab	50 Darab
Távtartó elem	ZU 20-AS	2003746	Darab	25 Darab
