Vakolat alatti szerelvény- és összekötődoboz 66 66 | 60 | 20/25 mm | 13

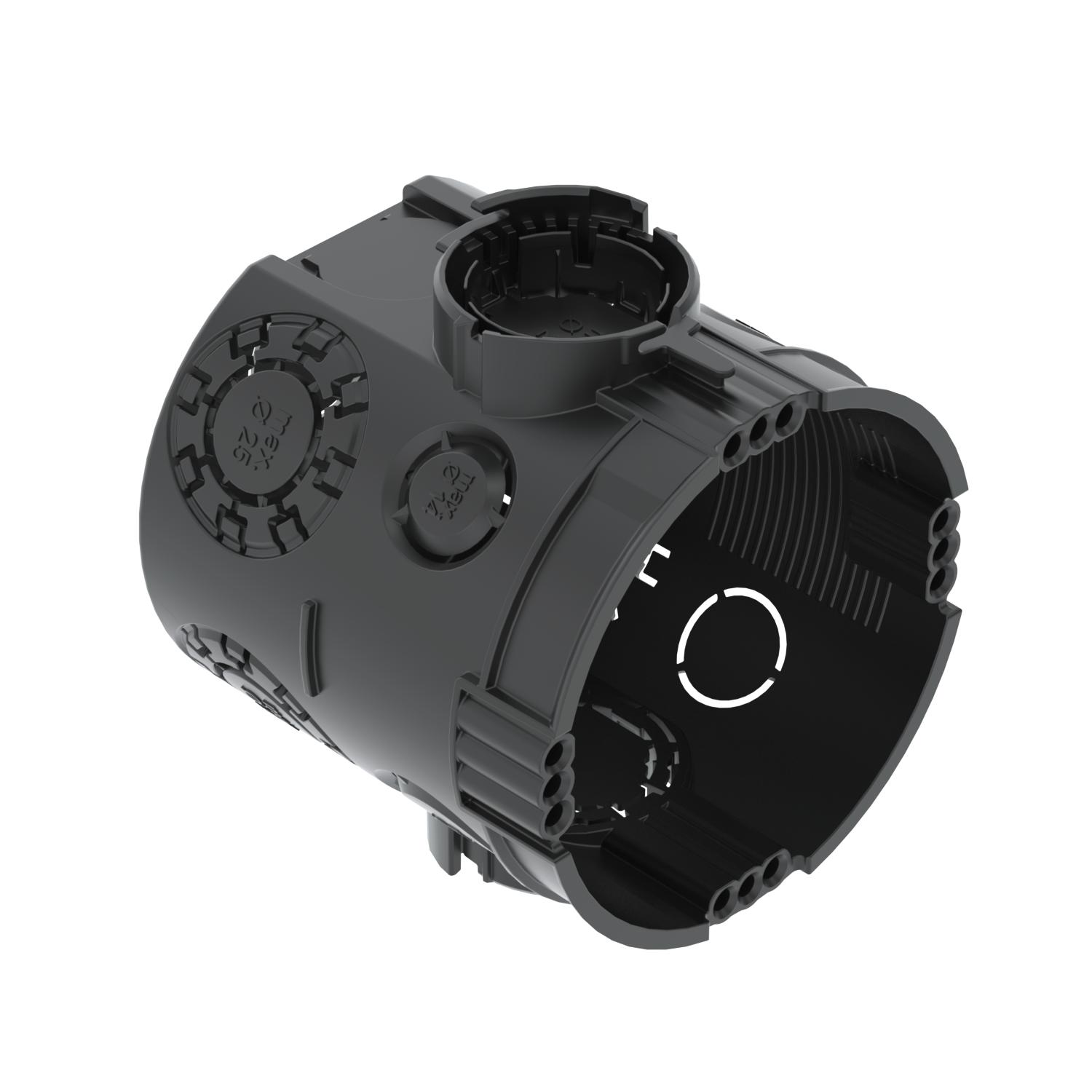

Vakolat alatti szerelvény- és összekötődoboz 66

Rend. szám 2003702 | EAN-kód 4012196689910

Rend. szám / Típus	2003702 / UG 66

Magasság	66 mm

Átmérő	60 mm

csőátmérőhöz	20/25 mm

Bevezető nyílások száma	13

Termékleírás

Termékleírás

Vakolat alatti szerelvénydoboz, a falazatba való beépítéshez legalább 66 mm mélység szükséges.

• 4 x 3-as csavardóm
• Összekötő elem bajonettzárral, amely mindkét oldalon összekapcsolható
• 6 kombinált csőbevezetés, Ø 20 - 25 mm
• 4 bevezetés, Ø 20 mm
• 2 bevezetés, Ø 14 mm
• 1 bevezetés az alján, Ø 20 mm
DIN EN 60670-1, DIN EN 60670-22 és DIN 49073-1 szerint bevizsgálva.

Műszaki adatok

Műszaki adatok

A készülékek rögzítése	Csavarok és szétterülő karmok
A készülékház-átvezetés fajtája	Kitörhető nyílás
Alak	kerek
Anyag	Polipropilén
Átmérő	60 mm
Bevezetés típusa_	NYM-J vezetékek, adatkábelek és gégecsövek
Bevezető nyílások száma	13
Bevezetőnyílás hátulról	igen
CO₂-lábnyom (GWP) bölcsőtől a kapuig	0,092 kg CO₂e / 1 Darab
Csavarral	nem
csőátmérőhöz	20/25 mm
Csőbevezetők Ø 20 mm	3
Fedél	nélkül
Fedélrögzítés	Csavarozni

Halogénmentes	igen
Kombinált bevezetések Ø 20 / 25 mm	6
lángálló	VDE 0471/IEC 60695-2-11, vizsgálati hőmérséklet: 650°C
Légmentesen záródó	nem
Magasság	66 mm

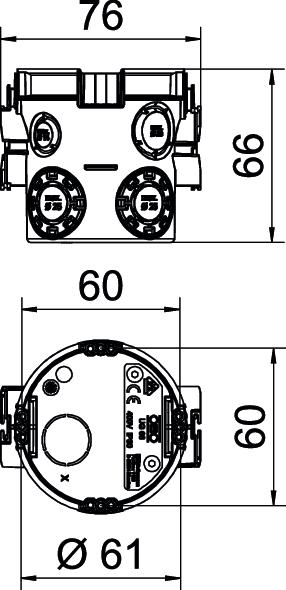

Méret	Ø60mm, H66mm
Méretezési feszültség	400 V
Névleges keresztmetszet max.	2,5 mm²
Névleges keresztmetszet min.	1,5 mm²
szegezhető rögzítőfüllel	nem
Szín	fekete
Ütésálló	igen
Védettség	IP30

Minden típus

Minden típus

Típus	Magasság	Átmérő	csőátmérőhöz	Bevezető nyílások száma	Rend. szám	Mennyiség	Legkisebb eladási egység
UG 66	66 mm	60 mm	20/25 mm	13	2003702	Darab	25 Darab

Tartozék

Szerelési segédanyagok

Termékek	Típus	Rend. szám	Mennyiség	Legkisebb eladási egység
Gyorsrögzítő	ZU 60-QF	2003740	Darab	25 Darab
Vakolatkiegyenlítő gyűrű, 12 mm	ZU 12-PR	2003742	Darab	25 Darab
Vakolatkiegyenlítő gyűrű, 24 mm	ZU 24-PR	2003744	Darab	25 Darab
Jelzőfedél vakolat alatti szerelvénydobozhoz, egyes	ZU 60-SD	2003760	Darab	50 Darab
Távtartó elem	ZU 20-AS	2003746	Darab	25 Darab
