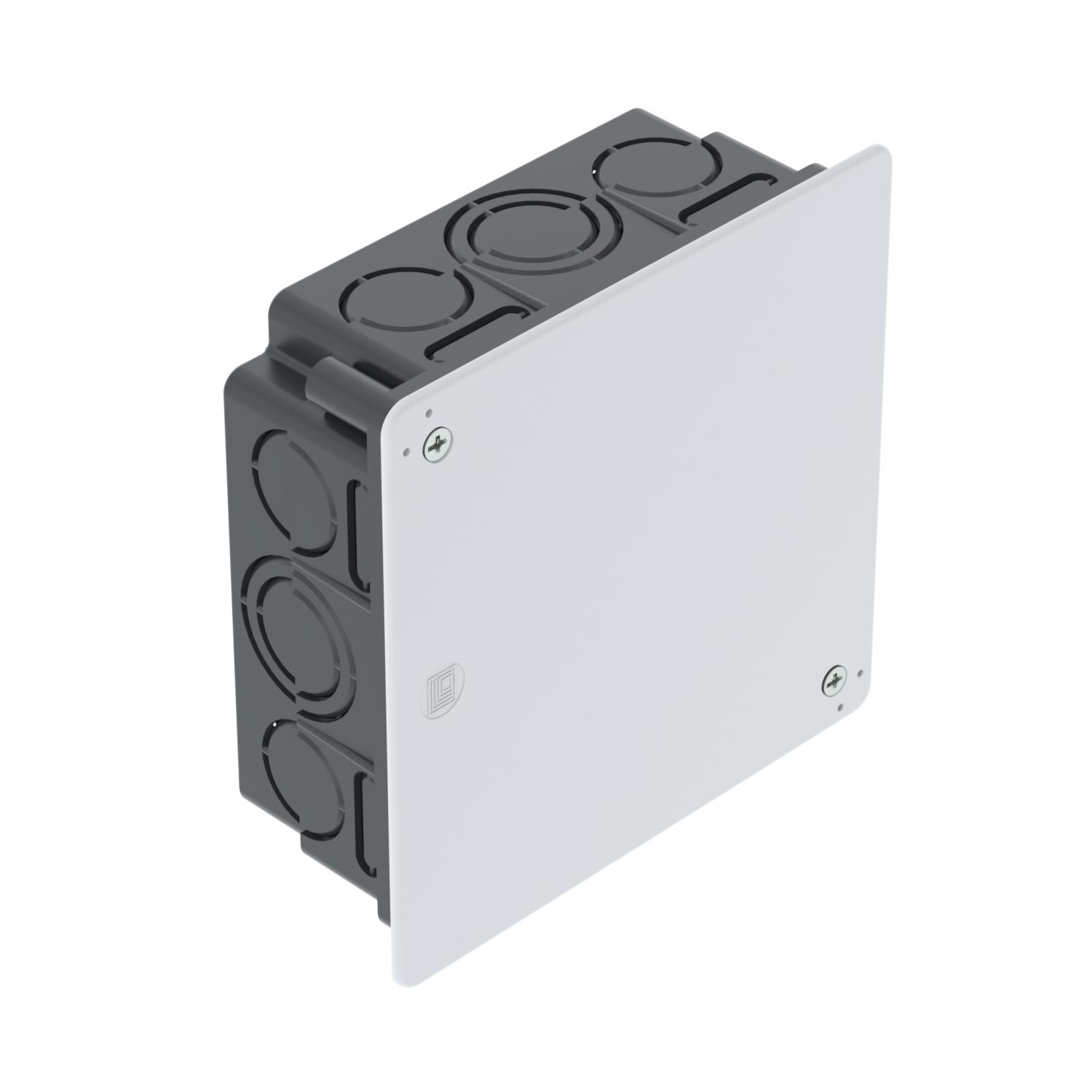

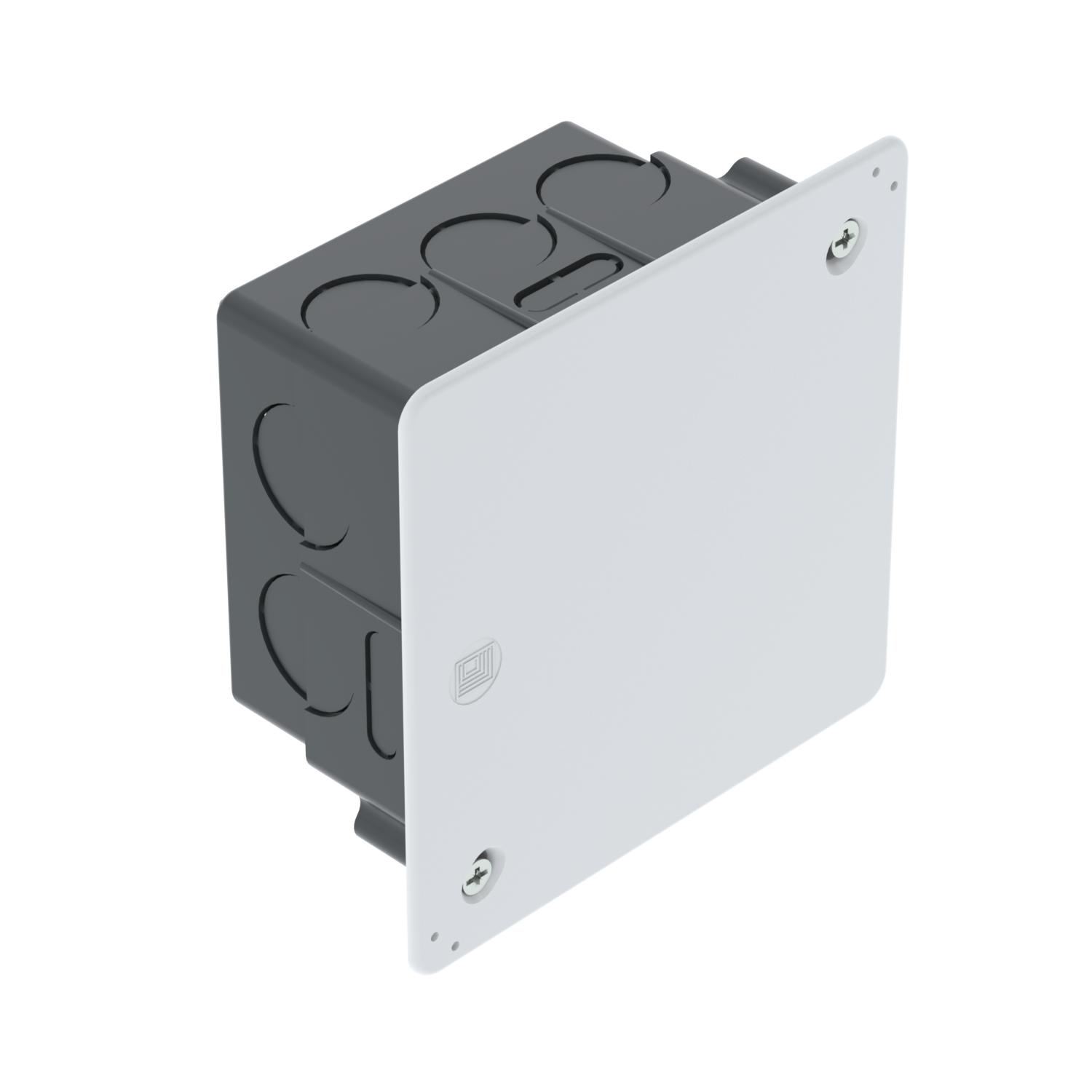

Vakolat alatti kötődoboz 80
Rend. szám 2003112 | EAN-kód 4012195020479
- Termékleírás
-
TermékleírásVakolat alatti kötődoboz, a falazatba való beépítéshez legalább 45 mm mélység szükséges. Fedéllel és fedélrögzítő csavarokkal (15mm). A fedél széle síkban felfekszik, felülete érdesített.
• 6 oldalsó bevezetés, Ø 19 mm
• 4 oldalsó bevezetés, Ø 21,5 mm
• 4 oldalsó bevezetés lapos vezetékekhez
• 2 bevezetés az alján, Ø 21,5 mm
• 2 bevezetés az alján lapos vezetékekhez
-
- Műszaki adatok
-
Műszaki adatok

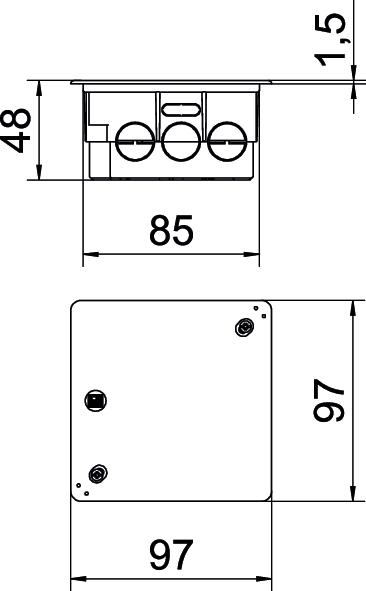

A készülékház-átvezetés fajtája Elősajtolás A méret 102 mm a szerelvényezésnél nélkül Alak Négyzetes Anyag Polisztirol Árnyékolással nem B méret 97 mm Bevezetés típusa_ NYM-J vezetékek, adatkábelek és gégecsövek Bevezető nyílások száma 18 Bevezetőnyílás hátulról nem Csatlakozócsonkok nélkül Csavarral nem csőátmérőhöz 16/19 mm Fedél nem átlátszó Fedélrögzítés csavarozott H méret 45 mm Halogénmentes nem hossz 80 mm kitörhető cső-bevezetőnyílással rendelkezik. 18 L méret 85 mm lángálló VDE 0471/DIN 695 2-1, vizsgálati hőmérséklet: 650 °C Légmentesen záródó nem Magasság 45 mm Méret 80x80x45 Méretezési feszültség 400 V Névleges keresztmetszet min. 4 mm² Padlómagasság min. 47 mm Plombálható nem szegezhető rögzítőfüllel nem szélesség 80 mm Szín fekete Tűzálló kábelrendszerek – nélkül Ütésálló igen Védettség IP20 - Minden típus
- Letöltések
-
Adatlap UV 80 K / 2003112 , 0.18MB , pdfSzórólap Unterputzdosen , 0.48MB , pdfEU megfelelőségi nyilatkozat UV 80 K / 2003112 , 0.05MB , pdfJelhasználati engedély VDE jelölésengedély UG 60... , 0.12MB , pdf
