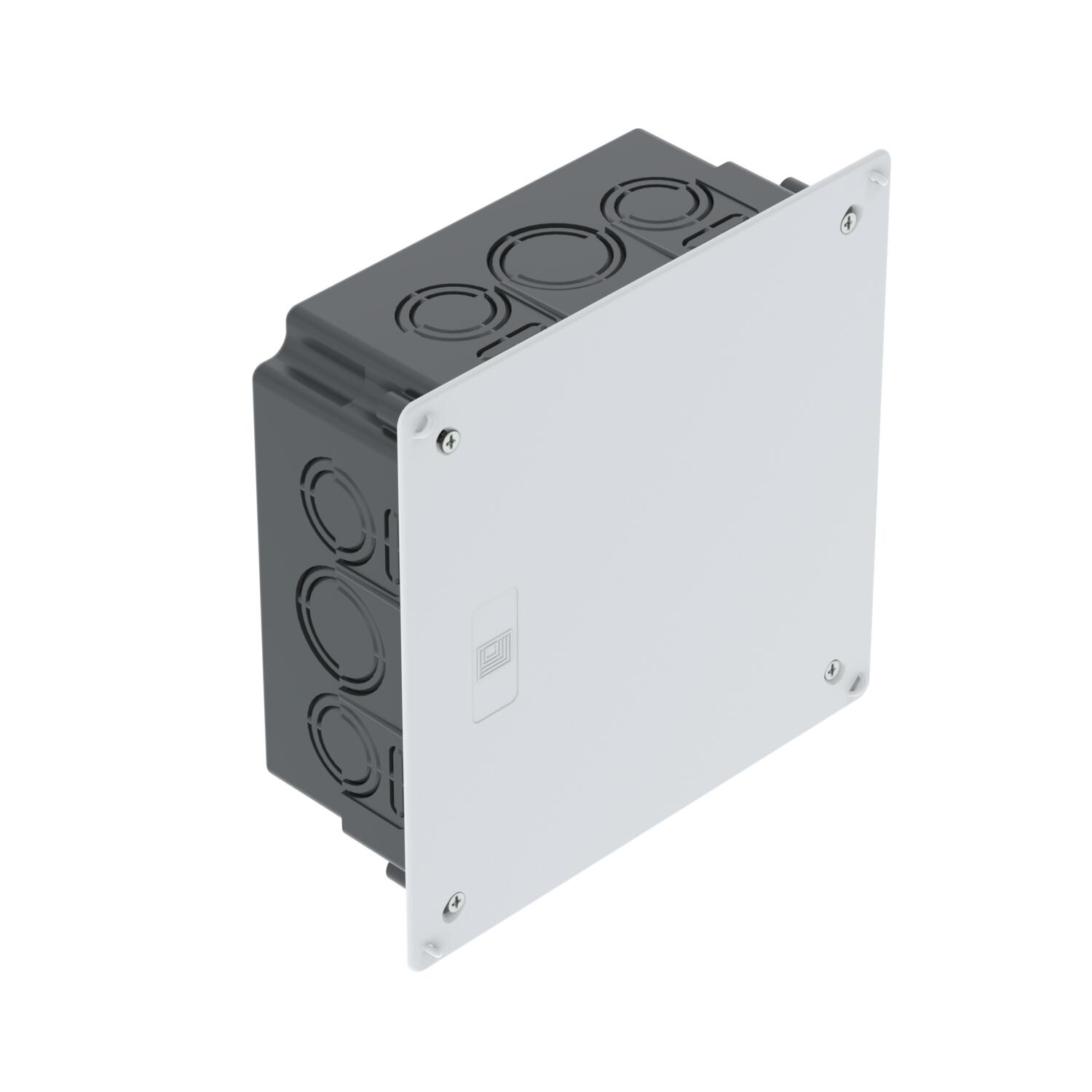

Vakolat alatti kötődoboz 150
Rend. szám 2003124 | EAN-kód 4012195023777
- Termékleírás
-
TermékleírásVakolat alatti kötődoboz, a falazatba való beépítéséhez legalább 65 mm mélység szükséges. Fedéllel és fedélrögzítő csavarokkal (15mm). A fedél széle síkban felfekszik, felülete érdesített.
• 4 oldalsó kombinált csőbevezetés, Ø 34,6 és 28,5 mm
• 8 oldalsó kombinált csőbevezetés, Ø 28,5 és 21,5 mm
• 8 oldalsó bevezetés lapos vezetékekhez
• 2 bevezetés az alján, Ø 28,5 mm
• 2 bevezetés az alján lapos vezetékekhez
-
- Műszaki adatok
-
Műszaki adatok

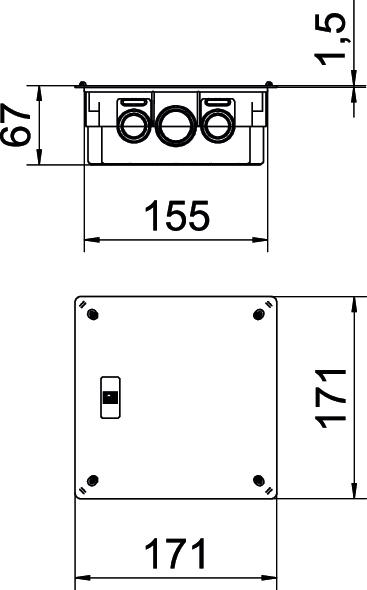

A készülékház-átvezetés fajtája Elősajtolás A méret 200 mm a szerelvényezésnél nélkül Alak Négyzetes Anyag Polisztirol Árnyékolással nem B méret 170 mm Bevezetés típusa_ NYM-J vezetékek, adatkábelek és gégecsövek Bevezető nyílások száma 24 Bevezetőnyílás hátulról nem Csatlakozócsonkok nélkül Csavarral nem Fedél nem átlátszó Fedélrögzítés csavarozott H méret 65 mm Halogénmentes nem hossz 150 mm kitörhető cső-bevezetőnyílással rendelkezik. 24 lángálló VDE 0471/DIN 695 2-1, vizsgálati hőmérséklet: 650 °C Légmentesen záródó nem Magasság 65 mm Méret 150x150x65 Méretezési feszültség 400 V Névleges keresztmetszet min. 16 mm² Padlómagasság min. 67 mm Plombálható nem szegezhető rögzítőfüllel nem szélesség 150 mm Szín fekete Tűzálló kábelrendszerek – nélkül Ütésálló igen Védettség IP20 - Minden típus
