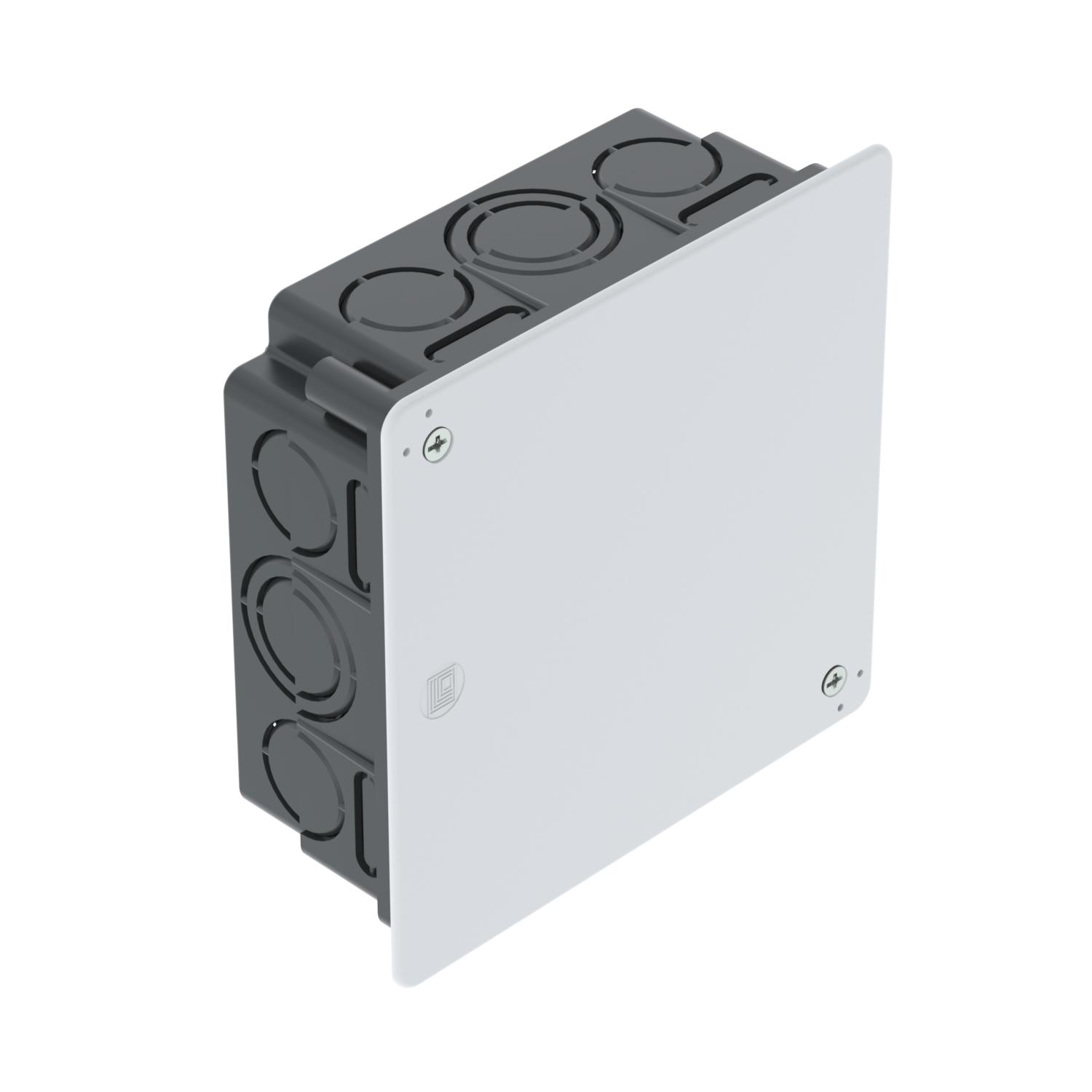

Vakolat alatti kötődoboz 100
Rend. szám 2003118 | EAN-kód 4012195023715
- Termékleírás
-
TermékleírásVakolat alatti kötődoboz, a falazatba való beépítéshez legalább 45 mm mélység szükséges. Fedéllel és fedélrögzítő csavarokkal (15mm). A fedél széle síkban felfekszik, felülete érdesített.
• 4 oldalsó kombinált csőbevezetés, Ø 21,5 - 28,5 mm
• 8 oldalsó bevezetés Ø 21,5 mm
• 8 oldalsó bevezetés lapos vezetékekhez
• 4 kombinált csőbevezetés az alján, Ø 21,5 - 28,5 mm
• 8 bevezetés lapos vezetékekhez az alján
-
- Műszaki adatok
-
Műszaki adatok

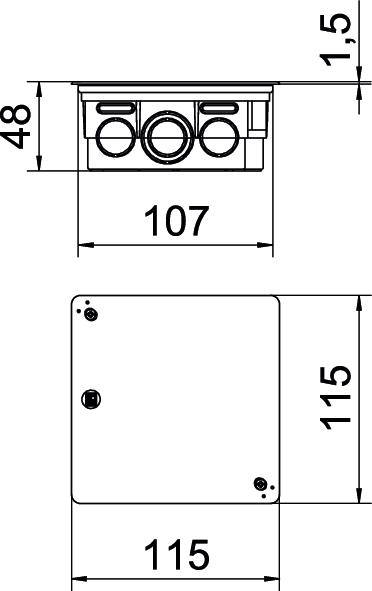

A készülékház-átvezetés fajtája Elősajtolás A méret 130 mm a szerelvényezésnél nélkül Alak Négyzetes Anyag Polisztirol Árnyékolással nem B méret 114 mm Bevezetés típusa_ NYM-J vezetékek, adatkábelek és gégecsövek Bevezető nyílások száma 32 Bevezetőnyílás hátulról nem Csatlakozócsonkok nélkül Csavarral nem Fedél nem átlátszó Fedélrögzítés csavarozott H méret 45 mm Halogénmentes nem hossz 100 mm kitörhető cső-bevezetőnyílással rendelkezik. 32 L méret 107 mm lángálló VDE 0471/DIN 695 2-1, vizsgálati hőmérséklet: 650 °C Légmentesen záródó nem Magasság 45 mm Méret 100x100x45 Méretezési feszültség 400 V Névleges keresztmetszet min. 6 mm² Padlómagasság min. 47 mm Plombálható nem szegezhető rögzítőfüllel nem szélesség 100 mm Szín fekete Tűzálló kábelrendszerek – nélkül Ütésálló igen Védettség IP20 - Minden típus
