Vakolat alatti elektronikai doboz 66, légmentes 67 | 61 | 20/25 mm | 24

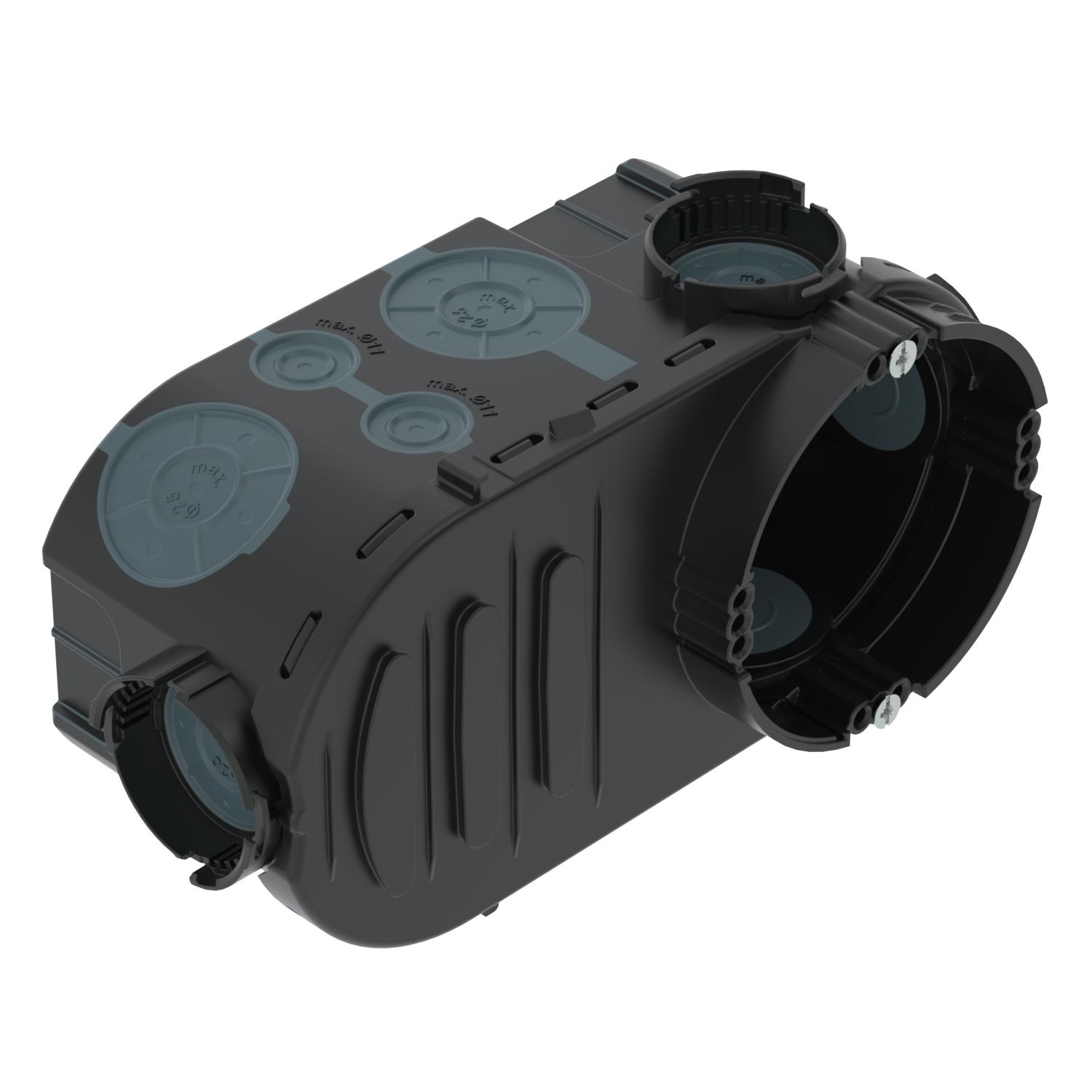

Vakolat alatti elektronikai doboz 66, légmentes

Rend. szám 2003727 | EAN-kód 4012196856596

Rend. szám / Típus	2003727 / UE 66-L

Magasság	67 mm

Átmérő	61 mm

csőátmérőhöz	20/25 mm

Bevezető nyílások száma	24

Termékleírás

Termékleírás

Vakolat alatti elektronikai doboz, megnövelt kapocstérrel és légmentesen záródó bevezető membránokkal, a falazatba való beépítéshez legalább 67 mm mélység szükséges.

• 4 összekötő elem bajonettzárral, amely mindkét oldalon összekapcsolható
• 4 kombinált csőbevezetés, Ø 20 - 25 mm
• 4 bevezetés, Ø 20 mm
• 14 bevezetés, Ø 11 mm
• 2 bevezetés az alján, Ø 20 mm
• Válaszfal különböző feszültségszintek elkülönítéséhez, kitörhető nyílásokkal
• 4 x 3-as csavardóm
DIN EN 60670-1, DIN EN 60670-22 és DIN 49073-1 szerint bevizsgálva.

Műszaki adatok

Műszaki adatok

A készülékek rögzítése	Csavarozni
A készülékház-átvezetés fajtája	Bevezető membrán
Alak	ovális
Anyag	polipropilén / hőre lágyuló elasztomer
Átmérő	61 mm
Bevezetés típusa_	NYM-J vezetékek, adatkábelek és gégecsövek
Bevezető nyílások száma	24
Bevezetőnyílás hátulról	igen
CO₂-lábnyom (GWP) bölcsőtől a kapuig	0,361 kg CO₂e / 1 Darab
Csavarral	igen
csőátmérőhöz	20/25 mm
Csőbevezetők Ø 20 mm	6
Fedél	nélkül
Fedélrögzítés	Csavarozni
Halogénmentes	igen

hossz	148 mm
Kombinált bevezetések Ø 20 / 25 mm	4
lángálló	VDE 0471/IEC 60695-2-11, vizsgálati hőmérséklet: 650°C
Légmentesen záródó	igen
Magasság	67 mm

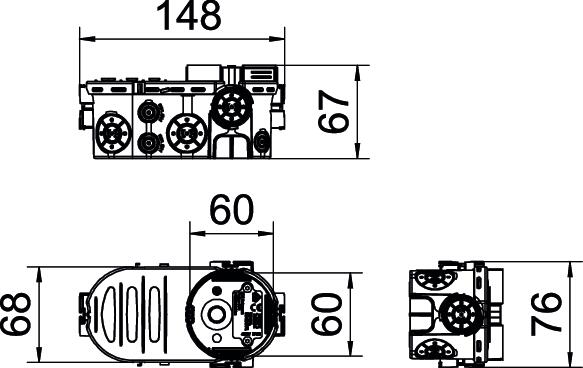

Méret	Ø60xH67x148
Méretezési feszültség	400 V
Névleges keresztmetszet max.	2,5 mm²
Névleges keresztmetszet min.	1,5 mm²
szegezhető rögzítőfüllel	nem
szélesség	76 mm
Szín	mélyfekete / kékesszürke
Ütésálló	igen
Védettség	IP30

Minden típus

Minden típus

Típus	Magasság	Átmérő	csőátmérőhöz	Bevezető nyílások száma	Rend. szám	Mennyiség	Legkisebb eladási egység
UE 66-L	67 mm	61 mm	20/25 mm	24	2003727	Darab	10 Darab

Tartozék

Szerelési segédanyagok

Termékek	Típus	Rend. szám	Mennyiség	Legkisebb eladási egység
Gyorsrögzítő	ZU 60-QF	2003740	Darab	25 Darab
Vakolatkiegyenlítő gyűrű, 12 mm	ZU 12-PR	2003742	Darab	25 Darab
Vakolatkiegyenlítő gyűrű, 24 mm	ZU 24-PR	2003744	Darab	25 Darab
Jelzőfedél vakolat alatti szerelvénydobozhoz, egyes	ZU 60-SD	2003760	Darab	50 Darab
