Megjegyzés: Ez a cikkszám megszűnt. Az új cikkszám itt található: 7410022 / Húzó- és leágazódoboz UZD250-4

UZD250-3, 115-170 mm esztrich magassághoz 115 | 170 | 28 | 48 | Univerzális | | 250 |

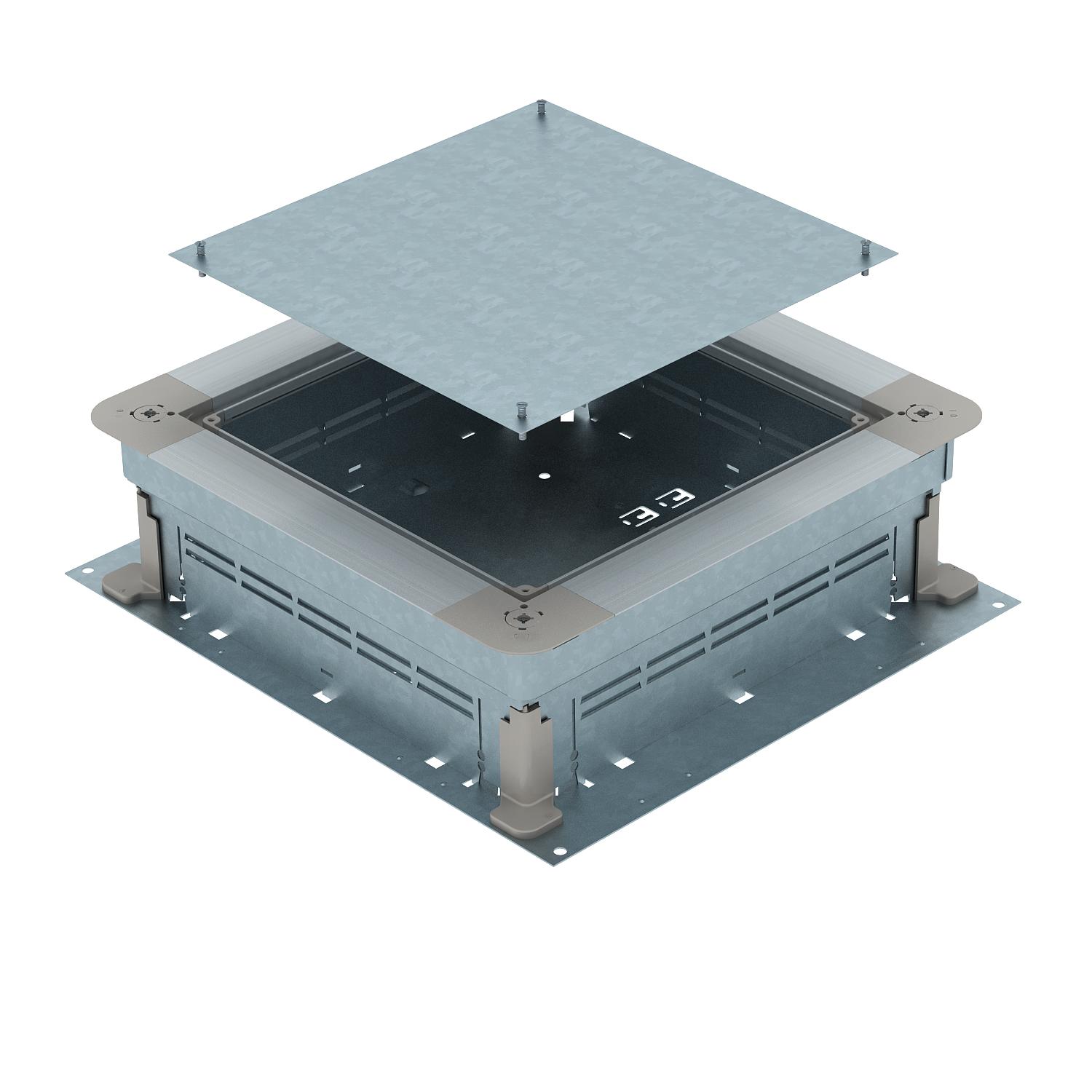

UZD250-3, 115-170 mm esztrich magassághoz

Rend. szám 7410043 | EAN-kód 4012195431640

Rend. szám / Típus	7410043 / UZD 115170 250-3

Esztrichmagasság min.	115 mm

Esztrichmagasság max.	170 mm

Csatornamagasság min.	28 mm

Csatornamagasság max.	48 mm

Fedélkivitel	Univerzális

névleges méret	250 mm

Termékleírás

Termékleírás

Padló alatti húzó- és leágazódoboz esztricchel fedett padló alatti installációs rendszerekhez. Telepítési egységek felszereléséhez a fedélbe (külön megrendelhető). Folyamatosan szintezhető az esztrich névleges magasságáig (gyors szintezés lehetséges), és az esztrich egyengethető az esztrich magasságáig. Az esztrich fektetése utáni akusztikus leválasztási opcióval és a rendszer tartozékaival nagy teherbírású alkalmazásokhoz is használható.

Műszaki adatok

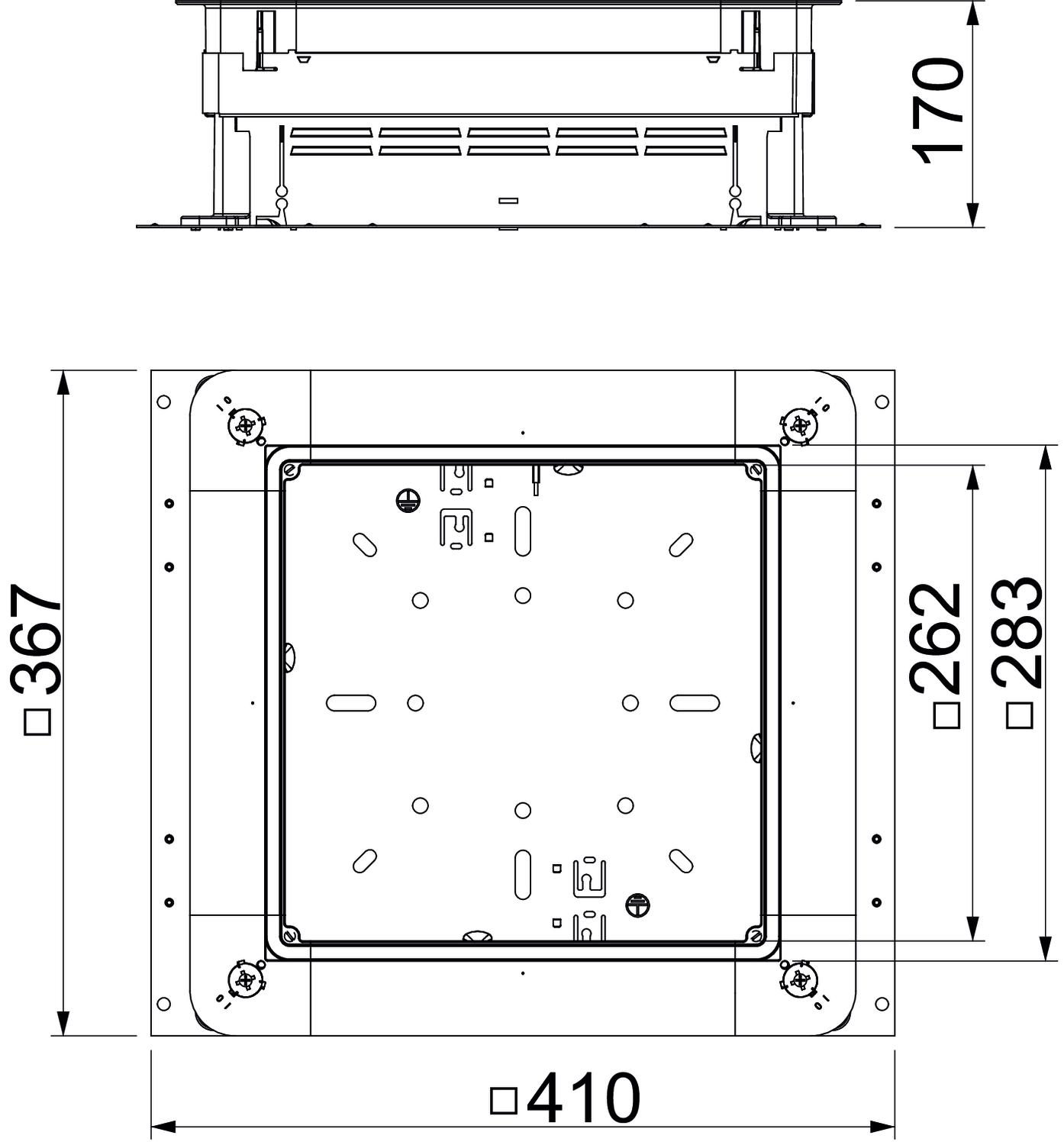

Méretek

a méret	262 mm
A méret	367 mm
alkalmas padló alatti csatornákhoz	nem
Alkalmazható esztrichbe ágyazott padlócsatornához	igen
Alkalmazható esztrichszintű zárt padlócsatornához	nem
Anyag	acél
b méret	283 mm
B méret	410 mm
Beépítőnyílás padlótartályhoz	nem
CO₂-lábnyom (GWP) bölcsőtől a kapuig	8,0803 kg CO₂e / 1 Darab
Csatornamagasság max.	48 mm
Csatornamagasság min.	28 mm
Csatornaszélesség max.	250 mm
Csatornaszélesség min.	190 mm
csőcsatlakozáshoz	nem

Esztrichmagasság max.	170 mm
Esztrichmagasság min.	115 mm
Fedélkivitel	Univerzális
Felület	szalaghorganyzott
Fenéklemez	igen
Méret	410x367x115
Minimális esztrich-magasság	115
névleges méret	250 mm
padlóba süllyeszthető	nem
Szerelési tér max.	16,16 dm³
Szerelési tér min.	10,62 dm³
Szétválasztható	igen
Szintezési tartomány max.	170 mm
Szintezési tartomány min.	115 mm
Tömítés-beépítési lehetőség	igen

Minden típus

Minden típus

Típus	Esztrichmagasság min.	Esztrichmagasság max.	Csatornamagasság min.	Csatornamagasság max.	Fedélkivitel	névleges méret	Rend. szám	Mennyiség	Legkisebb eladási egység
UZD 115170 250-3	115 mm	170 mm	28 mm	48 mm	Univerzális	250 mm	7410043	Darab	1 Darab

Tartozék

Rendszertartozékok

Termékek	Típus	Rend. szám	Mennyiség	Legkisebb eladási egység
Csatornaösszekötő szeglet	VW E	7400980	Darab	20 Darab
Gyors szintezéshez	SE UZD3	7410160	Darab	4 Darab
250-3 szerelőfedél GES4 számára	DUG 250-3 4	7400459	Darab	1 Darab
250-3 szerelőfedél GES6 számára	DUG 250-3 6	7400463	Darab	1 Darab
250-3 szerelőfedél GES9 számára	DUG 250-3 9	7400467	Darab	1 Darab
250-3 szerelőfedél GESR4 számára	DUG 250-3 R4	7400471	Darab	1 Darab
Vakfedél UZD250-3/4 dobozhoz	DU 250-2	7400573	Darab	1 Darab
