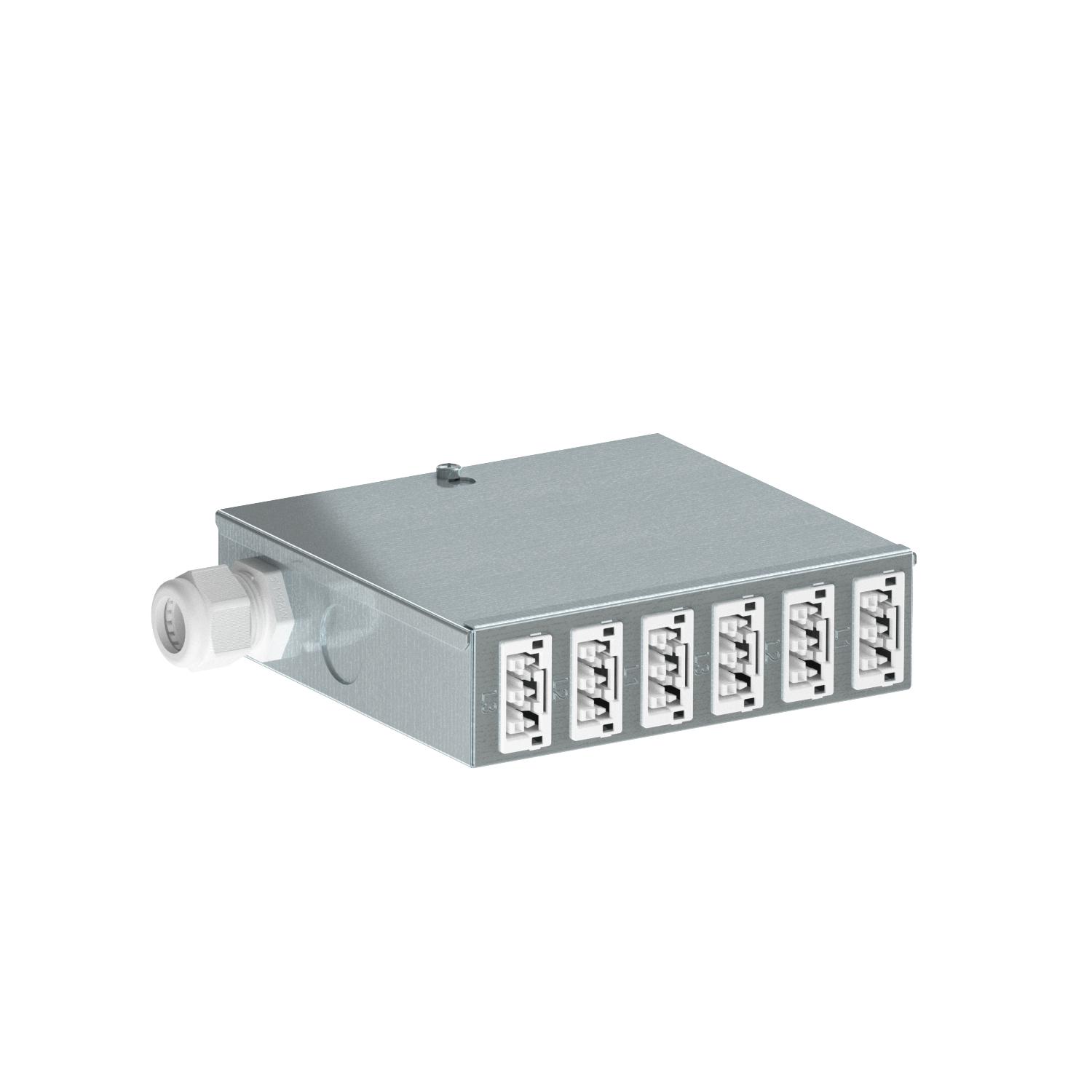

UVS-WIN energiaelosztó vezetékcsatlakozással, speciális áramkör
Rend. szám 6107982 | EAN-kód 4012196688159
- Termékleírás
-
TermékleírásErősáramú energiaelosztó fix bekötéssel, szerelvényezett és előre huzalozott.
Bemenet: 1 db háromfázisú áramkör, csavarnélküli 5 pólusú sorkapoccsal csatlakoztatható vezeték keresztmetszet 0,5 - 4 mm².
Kimenet: 6 db önreteszelő csatlakozó, 3 pólusú, fehér, 25 A, WINSTA típusú (csatlakozó hüvely: 2 x L1, 2 x L2, 2 x L3).
Belső vezetékes: H07V-U2,5
Bemenet: 1 db háromfázisú áramkör, csavarnélküli 5 pólusú sorkapoccsal csatlakoztatható, vezeték keresztmetszet 0,5 - 4 mm².
Kimenet: 6 db önreteszelő csatlakozó, 3 pólusú, fehér, 25 A, WINSTA® MIDI típus ( hüvelyrész: 2 x L1, 2 x L2, 2 x L3)
Belső vezetékezés: PVC 1 eres vezeték, H07V-U2,5.
- Műszaki adatok
-
Műszaki adatok

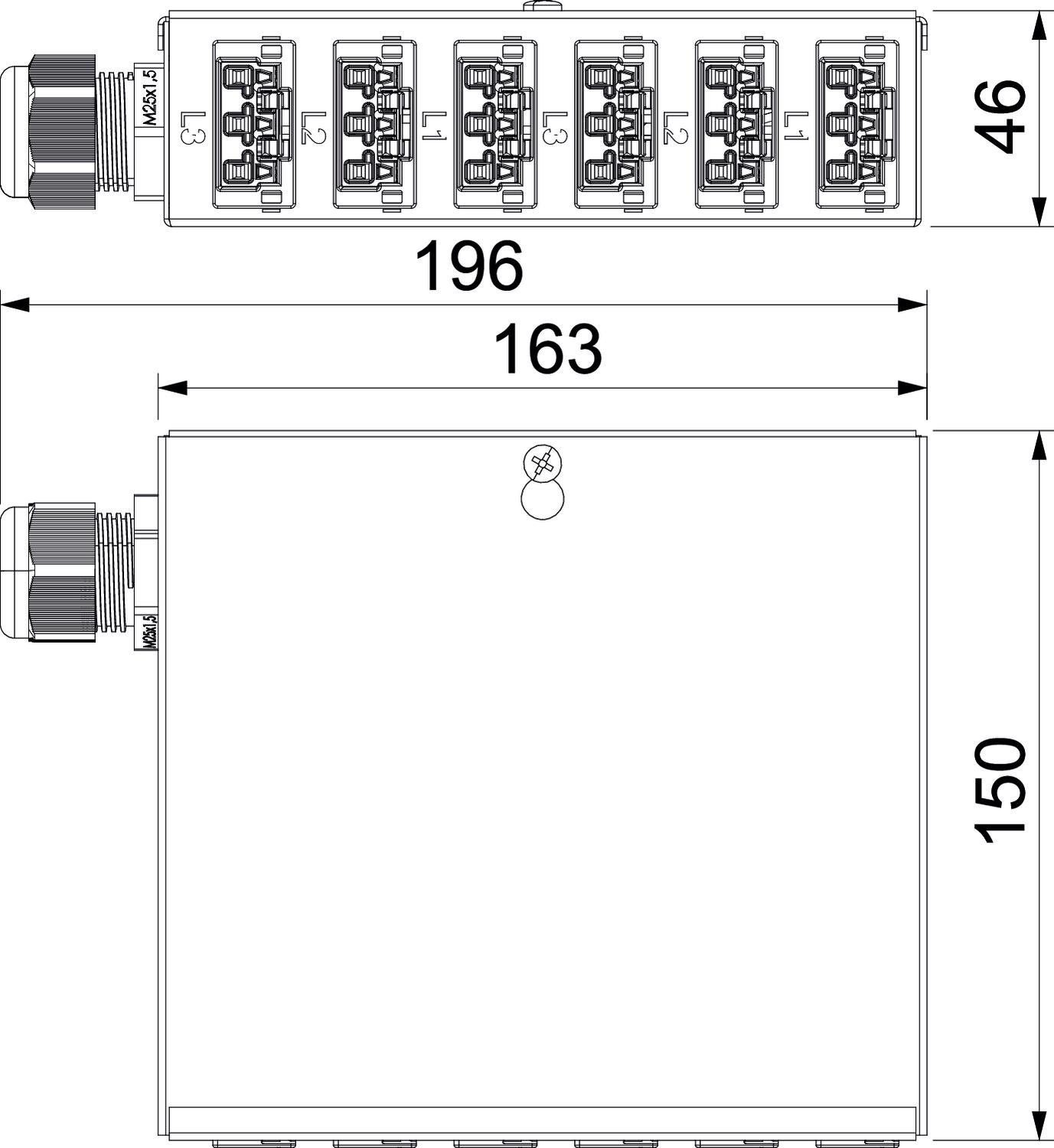

A csatlakozó rendszer színe fehér A csatlakozó vezeték keresztmetszete 4 mm² Anyag acél bemenet 5-pólusú Bemeneti áramkörök száma 1 Csatlakozás módja Kapocsblokk fogantyúk száma 6 hossz 196 mm Magasság 46 mm Méret 150x196x46 Rendszerhez kötött csatlakozó rendszer igen szélesség 149 mm - Minden típus
- Letöltések
-
Katalógus Beépítési rendszerek , 28.45MB , pdfEU megfelelőségi nyilatkozat UVS-WIN F6W / 6107982 , 0.13MB , pdfREACH Megfelelőségi nyilatkozat UVS-WIN F6W / 6107982 , 0.12MB , pdfRoHS Megfelelőségi nyilatkozat UVS-WIN F6W / 6107982 , 0.13MB , pdfSzerelési útmutató Montavimo instrukcija UVS Winsta Midi 1 grandinei , 0.10MB , pdfEhhez a termékhez nem áll rendelkezésre kiírási szöveg
