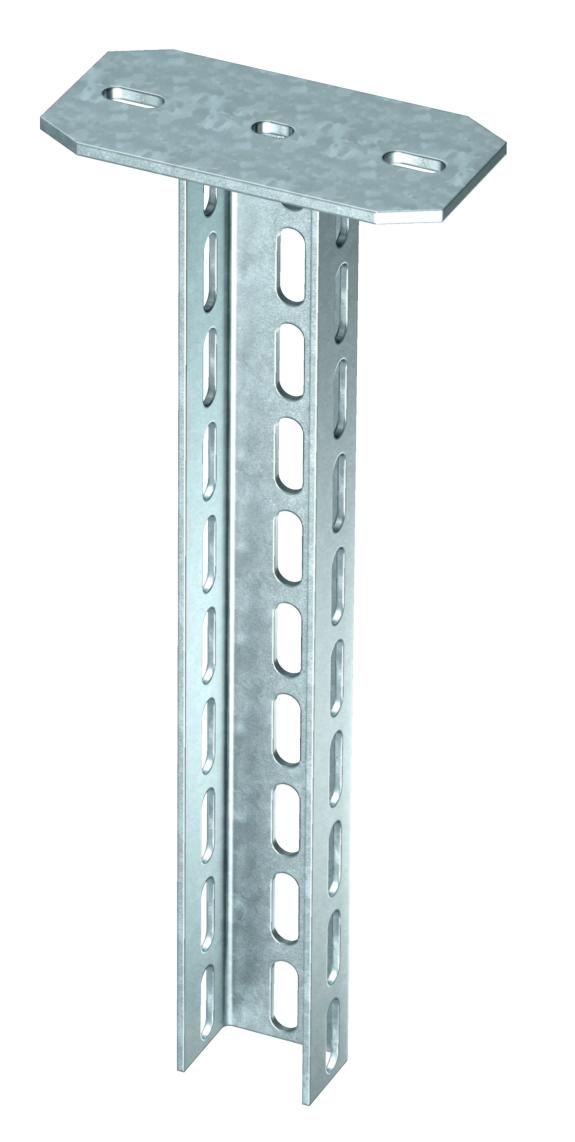

US 7 függesztett oszlop FT
Rend. szám 6339018 | EAN-kód 4012196186556
- Termékleírás
-

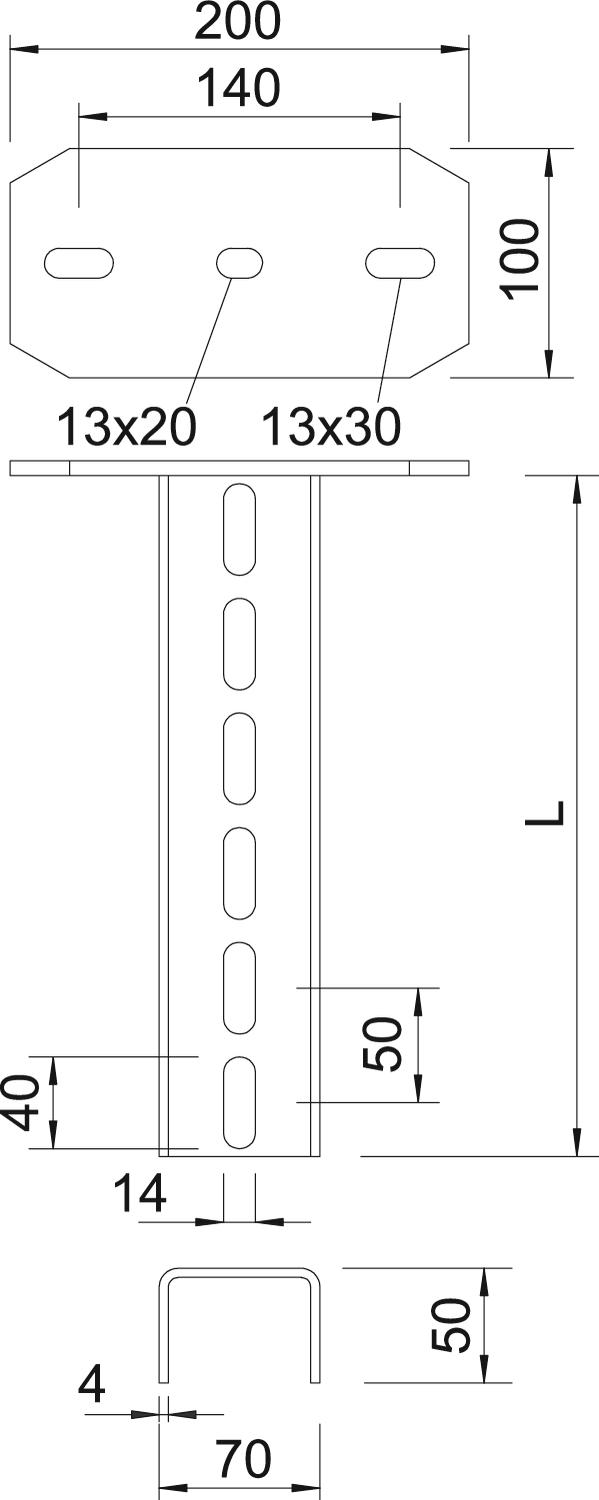

Termékleírás70 x 50 mm méretű függesztett oszlop (U-profil) ráhegesztett fejlemezzel.
-
- Műszaki adatok
-
Műszaki adatok
Anyag acél Anyagvastagság 4 mm Felület merítetten tűzihorganyzott hossz 200 mm Kivitel U-profil Konzolhossz 200 8,3 kN Konzolhossz 400 5 kN Konzolhossz 600 3,5 kN L méret 200 mm Magasság 50 mm maximális húzóterhelés 11 kN Méret 70x50x200 szélesség 70 mm Szín cink Tűzálló kábelrendszerek – igen Műszaki adatok

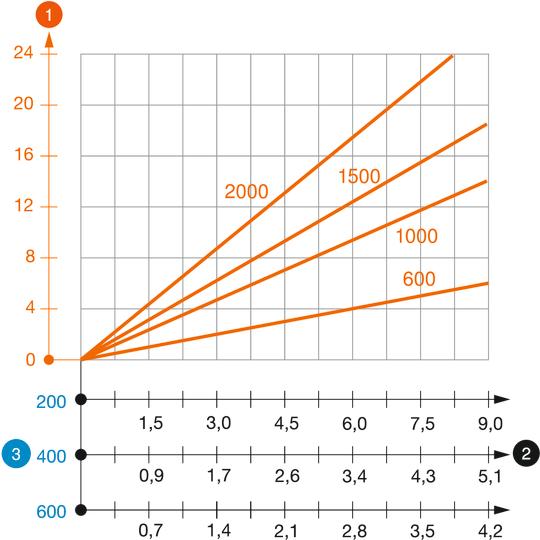

US 7 K típusú U-oszlop terhelési diagramja
-
A függesztett oszlop végének behajlása az adott konzolterhelésnél.
-
Megengedett konzolterhelés kN-ban. A kábeltálca / kábellétra a szerelő súlyával NEM terhelhető!
-
Konzolhossz mm-ben
-
Terhelési görbe mm-ben megadott oszlophosszakkal
-
- Minden típus
-
Minden típus
-
Szerelési segédanyagok
Termékek Típus Rend. szám Mennyiség Legkisebb eladási egység

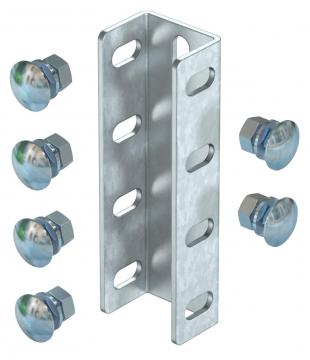

U-oszlop összekötő, FT
VUS 7 FT 6018378 10 Darab
Védősapka
US 7 KS OR 6338497 20 Darab
Lencsefejű csavar alátéttel és anyával
FRS 12x25 F 6406254 50 Darab

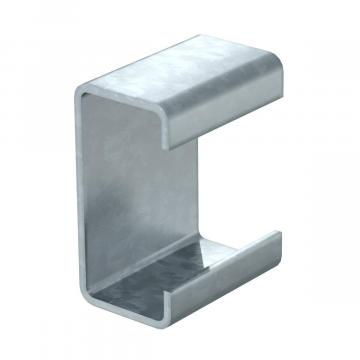

Távtartó, DSK 61 FT
DSK 61 FT 6416519 20 Darab

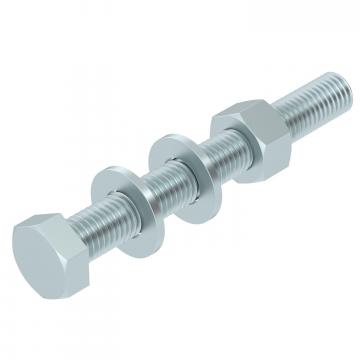

Hatlapfejű csavar, M12 F
SKS 12x100 F 6418295 20 Darab - Letöltések
-
