US 5 függesztett oszlop FT
Rend. szám 6341527 | EAN-kód 4012196536771
- Termékleírás
-

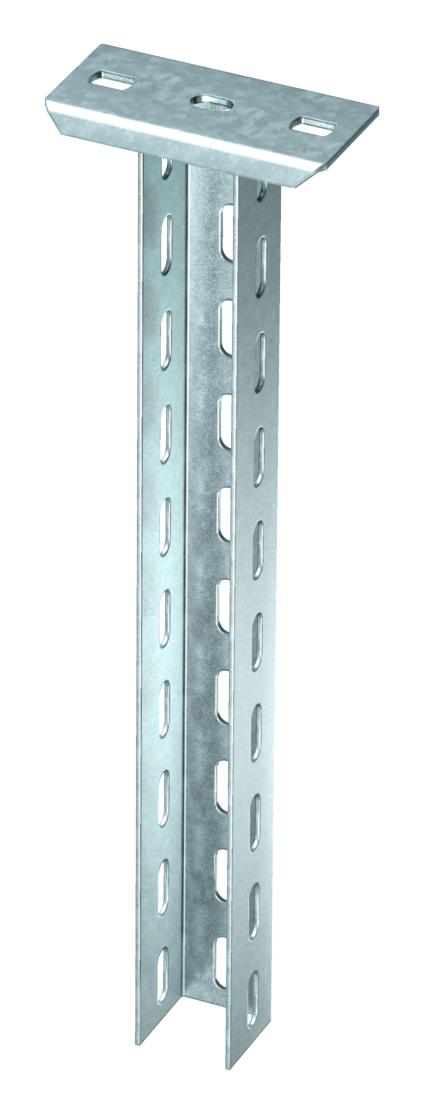

Termékleírás50 x 50 mm méretű függesztett oszlop (U-profil) ráhegesztett fejlemezzel.
-
- Műszaki adatok
-
Műszaki adatok
Anyag acél Anyagvastagság 2,5 mm CO₂-lábnyom (GWP) bölcsőtől a kapuig 2,0234 kg CO₂e / 1 Darab Felület merítetten tűzihorganyzott Fogazva nem hossz 200 mm Kivitel U-profil Konzolhossz 200 5,75 kN Konzolhossz 400 3,1 kN Konzolhossz 600 2,2 kN L méret 200 mm Magasság 50 mm maximális húzóterhelés 10 kN Méret 50x50x200 szélesség 50 mm Szín cink Tűzálló kábelrendszerek – igen Műszaki adatok
US 5 K típusú U-oszlop terhelési diagramja
-
A függesztett oszlop végének behajlása az adott konzolterhelésnél.
-
Megengedett konzolterhelés kN-ban. A kábeltálca / kábellétra a szerelő súlyával NEM terhelhető!
-
Konzolhossz mm-ben
-
Terhelési görbe mm-ben megadott oszlophosszakkal
-
- Minden típus
-
Minden típus
-
Szerelési segédanyagok
Termékek Típus Rend. szám Mennyiség Legkisebb eladási egység
U-oszlop összekötő, FT
VUS 5 FT 6018505 10 Darab
Védősapka
US 5 KS OR 6338462 20 Darab
Lencsefejű csavar alátéttel és anyával
FRS 10x25 F 8.8 6407560 50 Darab
Távtartó, FT
DSK 45 FT 6416500 20 Darab
Hatlapfejű csavar M10 F
SKS 10x80 F 6418250 20 Darab - Letöltések
-
Katalógus Kábeltartó rendszerek , 45.23MB , pdfEU megfelelőségi nyilatkozat US 5 K 20 FT / 6341527 , 0.12MB , pdfKörnyezetvédelmi terméknyilatkozat, (EPD) US 5 K 20 FT / 6341527 , 1.48MB , pdfUK megfelelőségi nyilatkozat US 5 K 20 FT / 6341527 , 0.09MB , pdfREACH Megfelelőségi nyilatkozat US 5 K 20 FT / 6341527 , 0.12MB , pdfRoHS Megfelelőségi nyilatkozat US 5 K 20 FT / 6341527 , 0.12MB , pdfJelhasználati engedély VDE-jelhasználati engedély, függesztett oszlopok és konzolok , 0.12MB , pdfKiválasztási segédlet Kiválasztási segédlet, csavarral toldható kábeltálcák , 2.17MB , pdfKiválasztási segédlet Kiválasztási segédlet Magic kábeltálcákhoz , 0.23MB , pdfSzerelési útmutató Szerelési útmutató U-oszloprendszerek , 1.76MB , pdf
