US 3 függesztett oszlop FT
Rend. szám 6342351 | EAN-kód 4012196224470
- Termékleírás
-

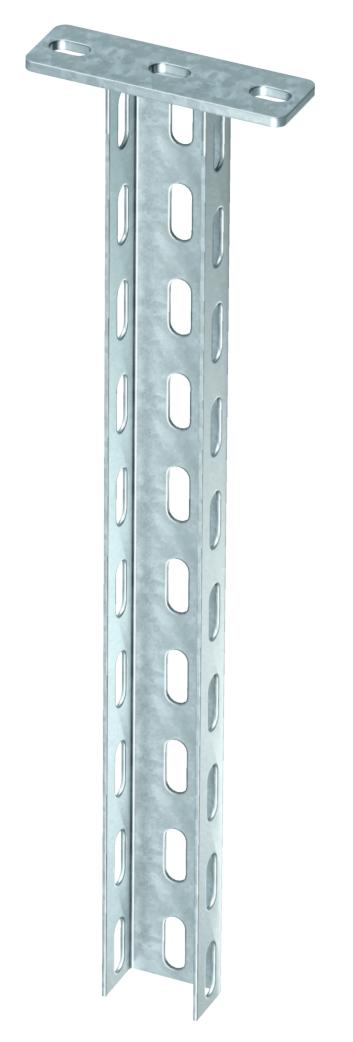

TermékleírásFüggesztett oszlop (US-profil) 50 x 30 mm -es méretben hegesztett fejlemezzel.
-
- Műszaki adatok
-
Műszaki adatok
Anyag acél Anyagvastagság 2 mm CO₂-lábnyom (GWP) bölcsőtől a kapuig 1,1786 kg CO₂e / 1 Darab Felület merítetten tűzihorganyzott Fogazva nem hossz 200 mm hossz 0,65 ft Kivitel U-profil Konzolhossz 200 2,7 kN Konzolhossz 400 1,5 kN L méret 200 mm lemezvastagság 0,08 in Magasság 30 mm maximális húzóterhelés 5 kN Méret 50x30x200 szélesség 50 mm Szín cink Tűzálló kábelrendszerek – igen Műszaki adatok
US 3 K típusú U-oszlop terhelési diagramja
-
A függesztett oszlop végének behajlása az adott konzolterhelésnél.
-
Megengedett konzolterhelés kN-ban. A kábeltálca / kábellétra a szerelő súlyával NEM terhelhető!
-
Konzolhossz mm-ben
-
Terhelési görbe mm-ben megadott oszlophosszakkal
-
- Minden típus
-
Minden típus
-
Szerelési segédanyagok
Termékek Típus Rend. szám Mennyiség Legkisebb eladási egység
U-oszlop összekötő, FT
VUS 3 FT 6018513 10 Darab
Védősapka
US 3 KS OR 6338458 20 Darab
Lencsefejű csavar alátéttel és anyával
FRS 10x25 F 8.8 6407560 50 Darab
Távtartó
DSK 25 FT 6416446 20 Darab
Hatlapfejű csavar M10 F
SKS 10x80 F 6418250 20 Darab - Letöltések
-
Katalógus Kábeltartó rendszerek , 45.23MB , pdfEU megfelelőségi nyilatkozat US 3 K 20 FT / 6342351 , 0.12MB , pdfKörnyezetvédelmi terméknyilatkozat, (EPD) US 3 K 20 FT / 6342351 , 1.48MB , pdfUK megfelelőségi nyilatkozat US 3 K 20 FT / 6342351 , 0.09MB , pdfREACH Megfelelőségi nyilatkozat US 3 K 20 FT / 6342351 , 0.12MB , pdfRoHS Megfelelőségi nyilatkozat US 3 K 20 FT / 6342351 , 0.13MB , pdfJelhasználati engedély VDE-jelhasználati engedély, függesztett oszlopok és konzolok , 0.12MB , pdfKiválasztási segédlet Kiválasztási segédlet, csavarral toldható kábeltálcák , 2.17MB , pdfKiválasztási segédlet Kiválasztási segédlet Magic kábeltálcákhoz , 0.23MB , pdfSzerelési útmutató Szerelési útmutató U-oszloprendszerek , 1.76MB , pdf
