Megjegyzés: Ez a cikkszám megszűnt.

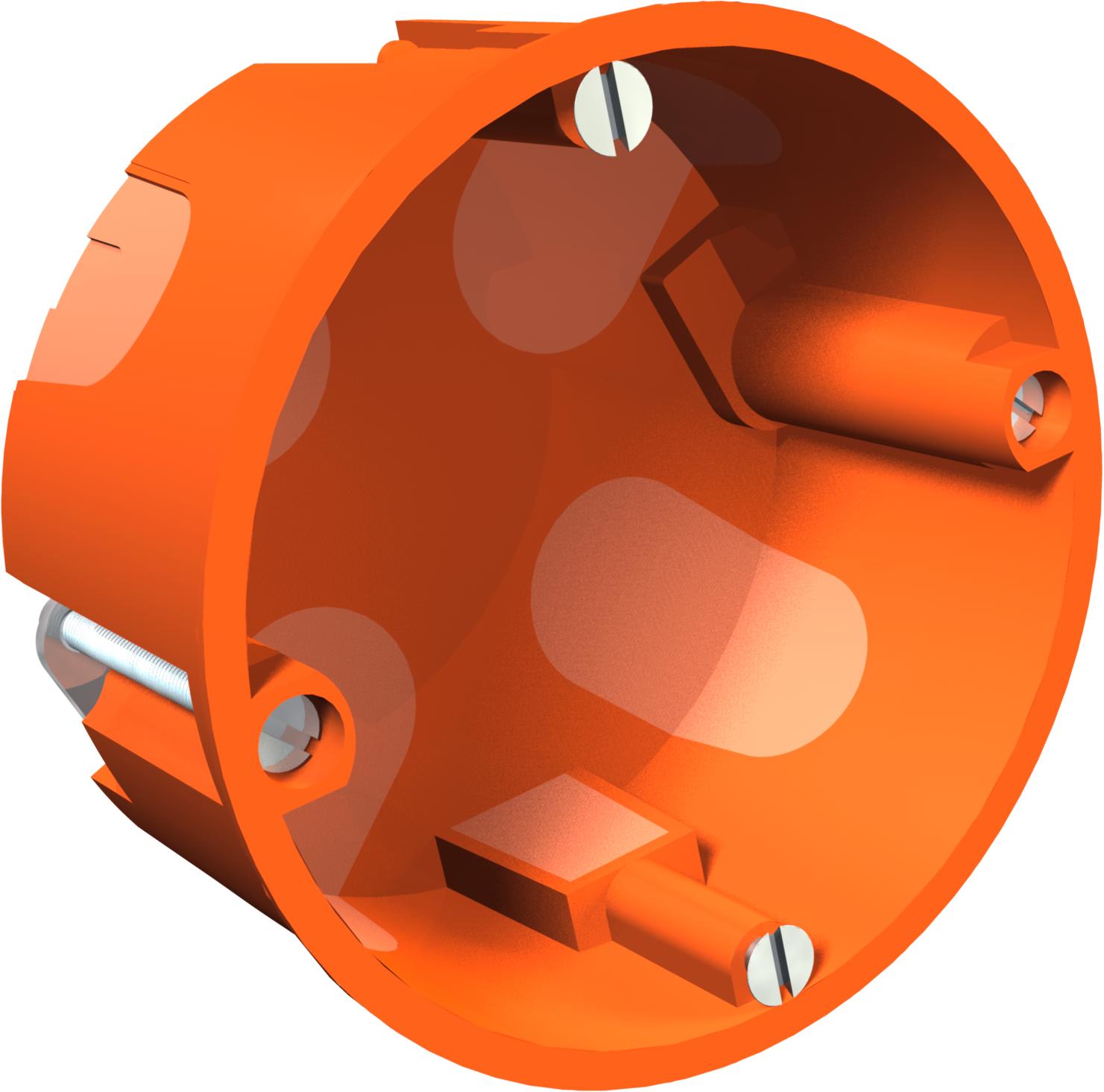

Üreges falba szerelhető szerelvénydoboz, huzatmentes
Rend. szám 2003603 | EAN-kód 4012195246725
- Termékleírás
-
TermékleírásÜreges falba szerelhető szerelvénydoboz, lágy bevezető membránnal rendelkező huzatmentes kivitel. Méret DIN 49073-1 szerint, 7-35 mm anyagvastagságig. 71 mm-es szabványos sorolási távolság, lehetőség van áthuzalozásra összekötő csonkok segítségével a szerelvénydobozok és szerelvény-kötődobozok közötti kombináció esetén, 8 huzatmentes bevezető membrán 20 mm átmérőjű NYM vezetékek, adatkábelek és csövek számára. A szerelvénydobozok kettős csavarrögzítéssel és csavaros fedéllel VDE 0606-1 szerinti kötődobozként is használhatók, védettség IP40.
IEC 60670-1, IEC 60670-22 és DIN 49073-1 szerint.
-
- Műszaki adatok
-
Műszaki adatok

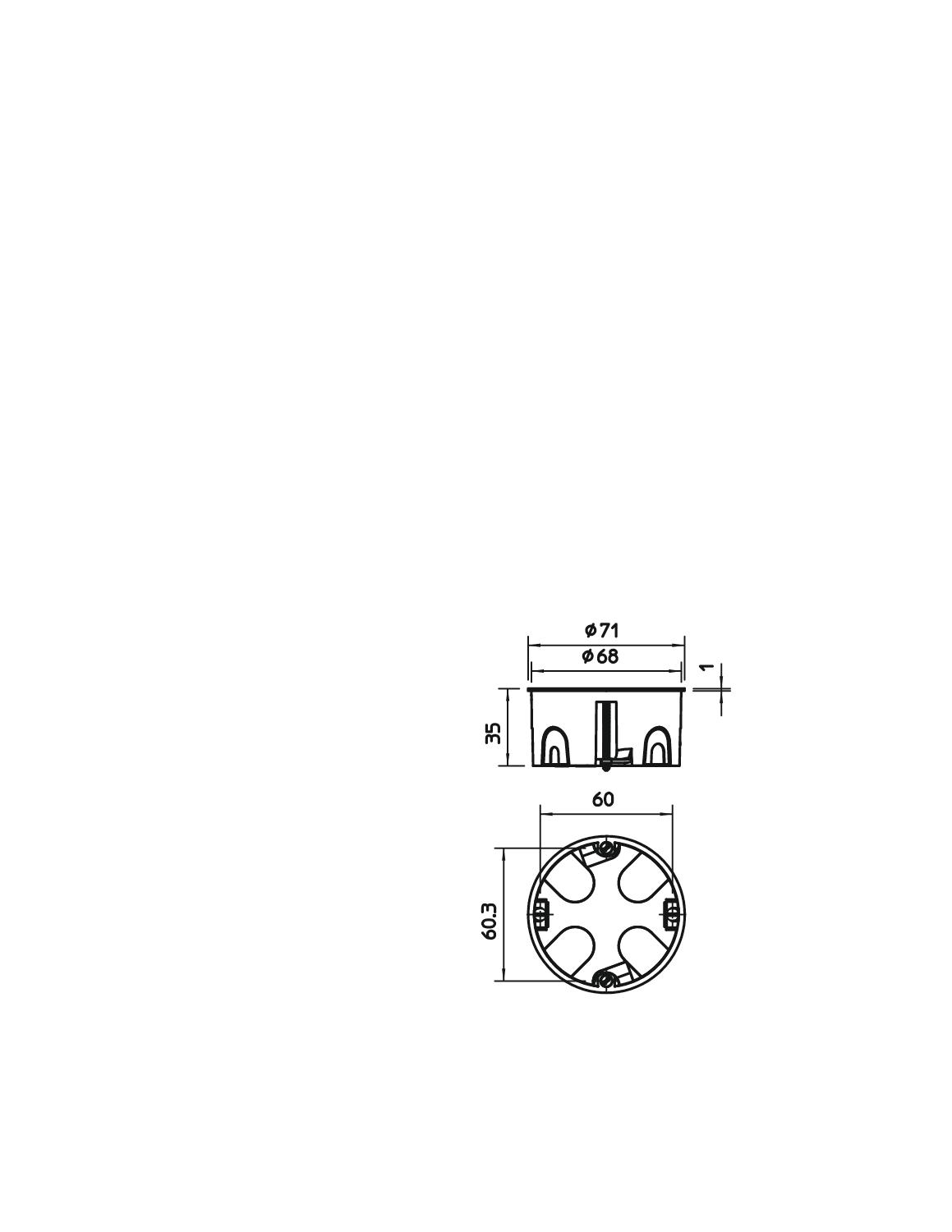

A készülékek rögzítése Csavarozni A készülékház-átvezetés fajtája Tömítő membrán a szerelvényezésnél nélkül Alak kerek Alkalmazások száma 1 Anyag Polipropilén Árnyékolással nem Átmérő 68 mm Bevezetés típusa_ huzatmentes membrán NYM-vezetékekhez, adatkábelekhez és Ø 20 mm csövekhez Bevezető nyílások száma 8 Bevezetőnyílás hátulról igen CO₂-lábnyom (GWP) bölcsőtől a kapuig 0,188 kg CO₂e / 1 Darab Csatlakozócsonkok nélkül Csavarral igen csőátmérőhöz 20 mm Fedél nélkül Fedélrögzítés nem alkalmazható Halogénmentes igen kitörhető cső-bevezetőnyílással rendelkezik. 8 lángálló VDE 0471/DIN 695 2-1, vizsgálati hőmérséklet: 850 °C Légmentesen záródó igen Magasság 35 mm Marás furatátmérője 68 mm max. lemezvastagsághoz megfelelő 25 mm Max. Vezeték-keresztmetszet 2,5 mm² Méret Ø68mm, H35mm Méretezési feszültség 400 V min. lemezvastagsághoz megfelelő 7 mm Névleges keresztmetszet max. 2,5 mm² Névleges keresztmetszet min. 1,5 mm² Padlómagasság min. 35 mm Plombálható nem szegezhető rögzítőfüllel nem Szerelvényrögzítő csavarok távolsága 60 mm Szín narancs Tűzálló kábelrendszerek – nélkül Ütésálló igen Védettség IP40 - Minden típus
