Üreges falba szerelhető szerelvénydoboz 61,

légmentes 61 | 68 | 68 | 20/25 mm | 10

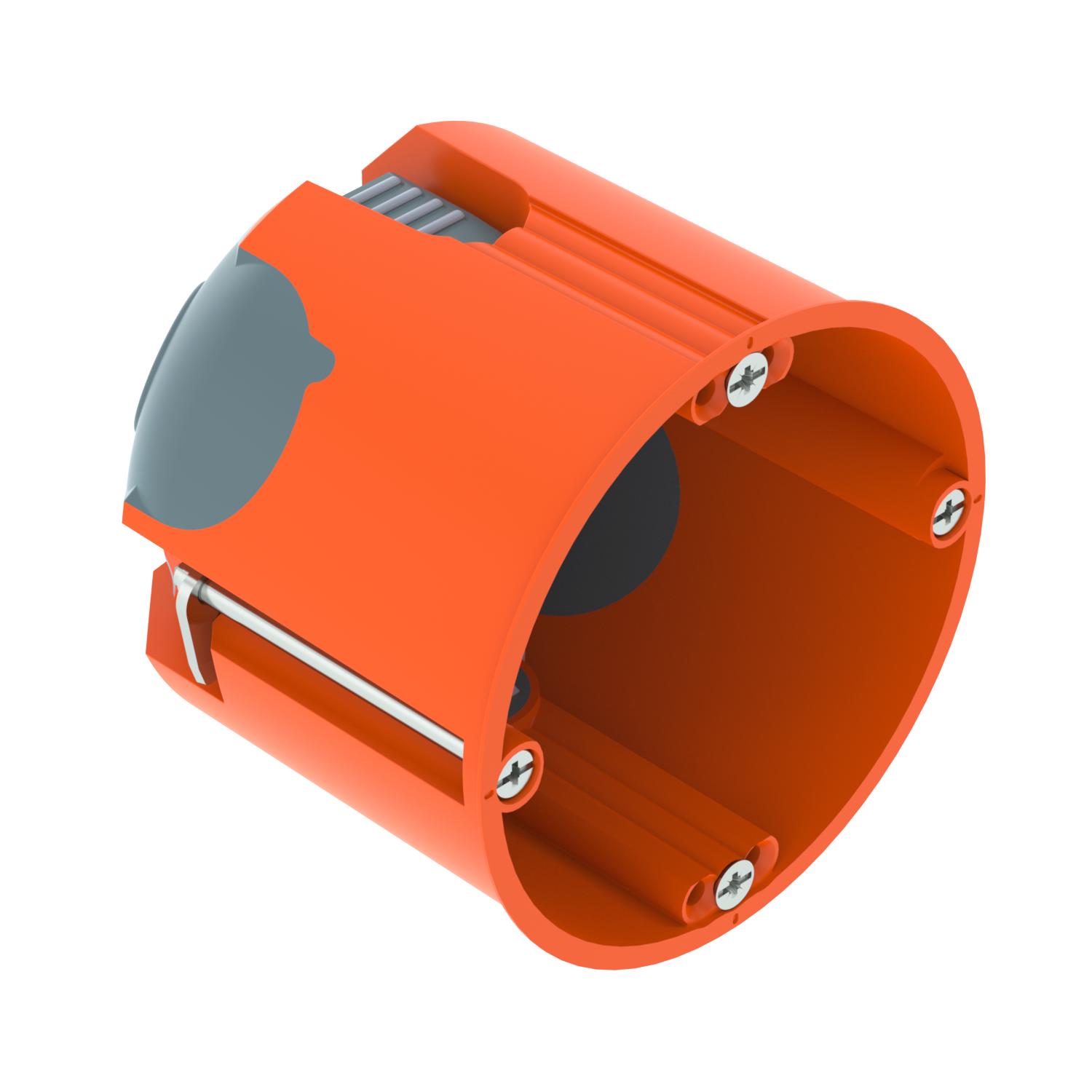

Üreges falba szerelhető szerelvénydoboz 61, légmentes

Rend. szám 2003808 | EAN-kód 4012196715947

Rend. szám / Típus	2003808 / HG 61-L

Magasság	61 mm

Átmérő	68 mm

Marás furatátmérője	68 mm

csőátmérőhöz	20/25 mm

Bevezető nyílások száma	10

Termékleírás

Termékleírás

Üreges falba szerelhető szerelvénydoboz légmentesen záródó bevezető membránokkal, a beépítéshez legalább 61 mm mélység és 5 - 40 mm anyagvastagság szükséges.

• 2 x 3-as csavardóm

• Szerelvényrögzítő csavar, szorítókapocs

• 2 kombinált csőbevezetés Ø 20 - 25 mm

• 4 bevezetés pl. NYM-J 3 x 1,5 mm² vezetékekhez

• 2 bevezetés pl. NYM-J 3 x 2,5 mm² vagy 5 x 1,5 mm² vezetékekhez

• 2 bevezetés pl. NYM-J 5 x 2,5 mm² vagy 7 x 1,5 mm² vezetékekhez

• Légmentes csatlakozás további szerelvénydobozokhoz, a ZH 11-V típusú összekötő elemen keresztül

Szállítási tartozékok: 10 db ZH 11-V típusú összekötő elem
DIN EN 60670-1, DIN EN 60670-22 és DIN 49073-1 szerint bevizsgálva.

Műszaki adatok

Műszaki adatok

A készülékek rögzítése	Csavarozni
A készülékház-átvezetés fajtája	Bevezető membrán
Alak	kerek
Alkalmazások száma	1
Anyag	polipropilén / hőre lágyuló elasztomer
Átmérő	68 mm
Bevezetés típusa_	NYM-J vezetékek, adatkábelek és gégecsövek
Bevezető nyílások száma	10
CO₂-lábnyom (GWP) bölcsőtől a kapuig	0,116 kg CO₂e / 1 Darab
Csatlakozócsonkok	Összekötő elemek
Csavarral	igen
csőátmérőhöz	20/25 mm
Fedél	nélkül
Fedélrögzítés	Csavarozni
Halogénmentes	igen
lángálló	VDE 0471/IEC 60695-2-11 szerint, vizsgálati hőmérséklet 850 °C

Légmentesen záródó	igen
Magasság	61 mm
Marás furatátmérője	68 mm
max. lemezvastagsághoz megfelelő	40 mm

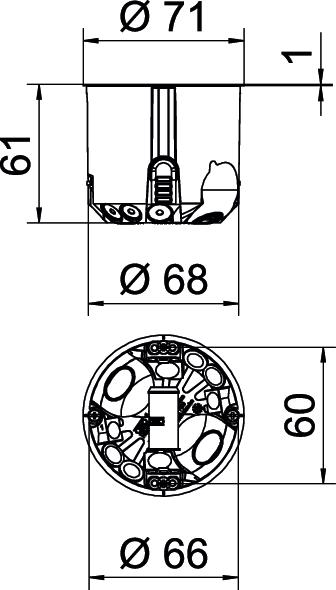

Méret	Ø68mm, H61mm
Méretezési feszültség	400 V
min. lemezvastagsághoz megfelelő	5 mm
Névleges keresztmetszet max.	2,5 mm²
Névleges keresztmetszet min.	1,5 mm²
Szín	narancs / szürke
Ütésálló	igen
Védettség	IP30
Vezetékbevezető 3 x 1,5 mm²	4
Vezetékbevezető 3 x 2,5 mm² / 5 x 1,5 mm²	2
Vezetékbevezető 5 x 2,5 mm² / 7 x 1,5 mm²	2

Minden típus

Minden típus

Típus	Magasság	Átmérő	Marás furatátmérője	csőátmérőhöz	Bevezető nyílások száma	Rend. szám	Mennyiség	Legkisebb eladási egység
HG 61-L	61 mm	68 mm	68 mm	20/25 mm	10	2003808	Darab	25 Darab

Tartozék

Szerelési segédanyagok

Termékek	Típus	Rend. szám	Mennyiség	Legkisebb eladási egység
Kiegyenlítő gyűrű	ZH 68-AR	2003840	Darab	10 Darab
Kiemelő gyűrű, 10 mm	ZH 10-AR	2003842	Darab	25 Darab
Kiemelő gyűrű, 20 mm	ZH 20-AR	2003844	Darab	25 Darab
Összekötő elem üreges falba szerelhető szerelvénydobozhoz	ZH 11V	2003846	Darab	10 Darab
Fedél üreges falba szerelhető szerelvénydobozhoz	ZH 60-ID	2003848	Darab	25 Darab
