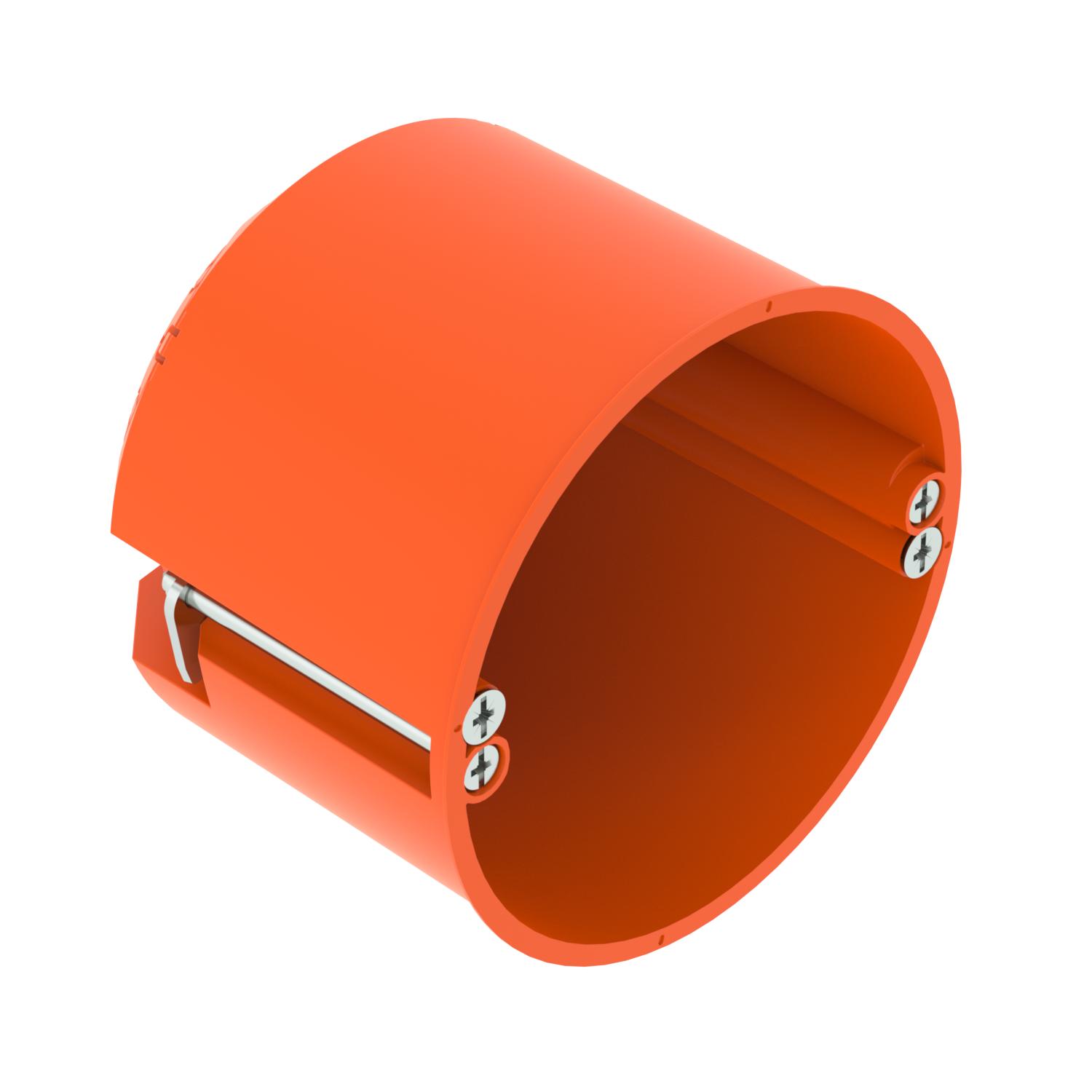

Üreges falba szerelhető szerelvénydoboz 61, CEE/PERILEX
Rend. szám 2003818 | EAN-kód 4012196689880
- Termékleírás
-
TermékleírásCEE/PERILEX Üreges falba szerelhető szerelvénydoboz, a beépítéshez legalább 61 mm mélység és 5 - 40 mm anyagvastagság szükséges.
• 2 csavardóm
• Szerelvényrögzítő csavar, szorítókapocs
• 3 kombinált csőbevezetés, Ø 20 - 25 mm
• 3 bevezetés pl. NYM-J 3 x 2,5 mm² vagy 5 x 1,5 mm² vezetékekhez
• 2 bevezetés pl. NYM-J 5 x 2,5 mm² vagy 7 x 1,5 mm² vezetékekhez
• 1 bevezetés pl. NYM-J 3 x 1,5 mm² vezetékekhez
DIN EN 60670-1, DIN EN 60670-22 és DIN 49073-1 szerint bevizsgálva.
-
- Műszaki adatok
-
Műszaki adatok

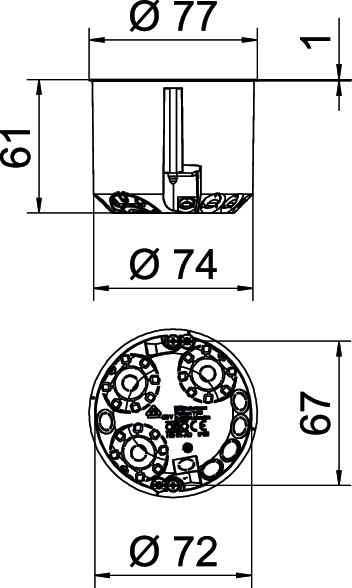

A készülékek rögzítése Csavarozni A készülékház-átvezetés fajtája Kitörhető nyílás Alak kerek Alkalmazások száma 1 Anyag Polipropilén Átmérő 74 mm Bevezetés típusa_ NYM-J vezetékek és csövek Bevezető nyílások száma 9 CO₂-lábnyom (GWP) bölcsőtől a kapuig 0,165 kg CO₂e / 1 Darab Csatlakozócsonkok nélkül Csavarral igen csőátmérőhöz 20/25 mm Fedél nélkül Fedélrögzítés Csavarozni Halogénmentes igen Kombinált bevezetések Ø 20 / 25 mm 3 lángálló VDE 0471/IEC 60695-2-11 szerint, vizsgálati hőmérséklet 850 °C Légmentesen záródó nem Magasság 61 mm Marás furatátmérője 74 mm max. lemezvastagsághoz megfelelő 40 mm Méret Ø74mm, H61mm Méretezési feszültség 400 V min. lemezvastagsághoz megfelelő 5 mm Névleges keresztmetszet max. 2,5 mm² Névleges keresztmetszet min. 1,5 mm² Szín narancs Ütésálló igen Védettség IP30 Vezetékbevezető 3 x 1,5 mm² 1 Vezetékbevezető 3 x 2,5 mm² / 5 x 1,5 mm² 3 Vezetékbevezető 5 x 2,5 mm² / 7 x 1,5 mm² 2 - Minden típus
