Megjegyzés: Ez a cikkszám megszűnt.
Az új cikkszám itt található: 2003804 / Üreges falba szerelhető szerelvény-
és összekötődoboz 61

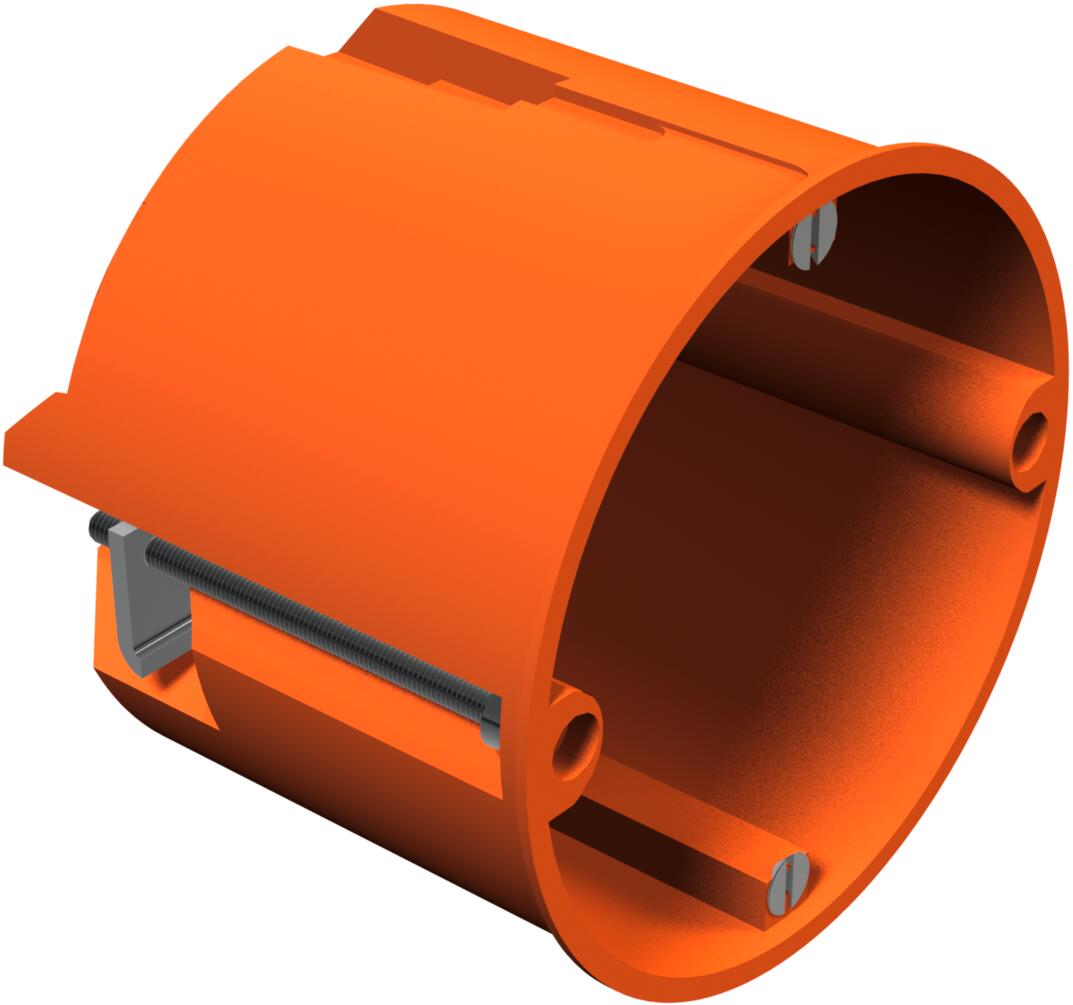

Üreges falba szerelhető szerelvény-/kötődoboz
Rend. szám 2003442 | EAN-kód 4012195032953
- Termékleírás
-
TermékleírásÜreges falba szerelhető szerelvény-/kötődoboz. Méret DIN 49073-1 szerint, 7-35 mm anyagvastagságig. 71 mm szabványos sorolási távolság, lehetőség van az áthuzalozásra összekötő csonkok segítségével szerelvénydobozok és szerelvény-kötődobozok közötti kombináció esetén, 8 kitörhető nyílás 20 mm átmérőjű NYM vezetékek, adatkábelek és csövek számára, a szerelvénydobozok kettős csavarrögzítéssel és csavaros fedéllel VDE 0606-1 szerinti kötődobozként is használhatóak, védettség IP30.
IEC 60670-1, IEC 60670-22 és DIN 49073-1 szerint.
-
- Műszaki adatok
-
Műszaki adatok

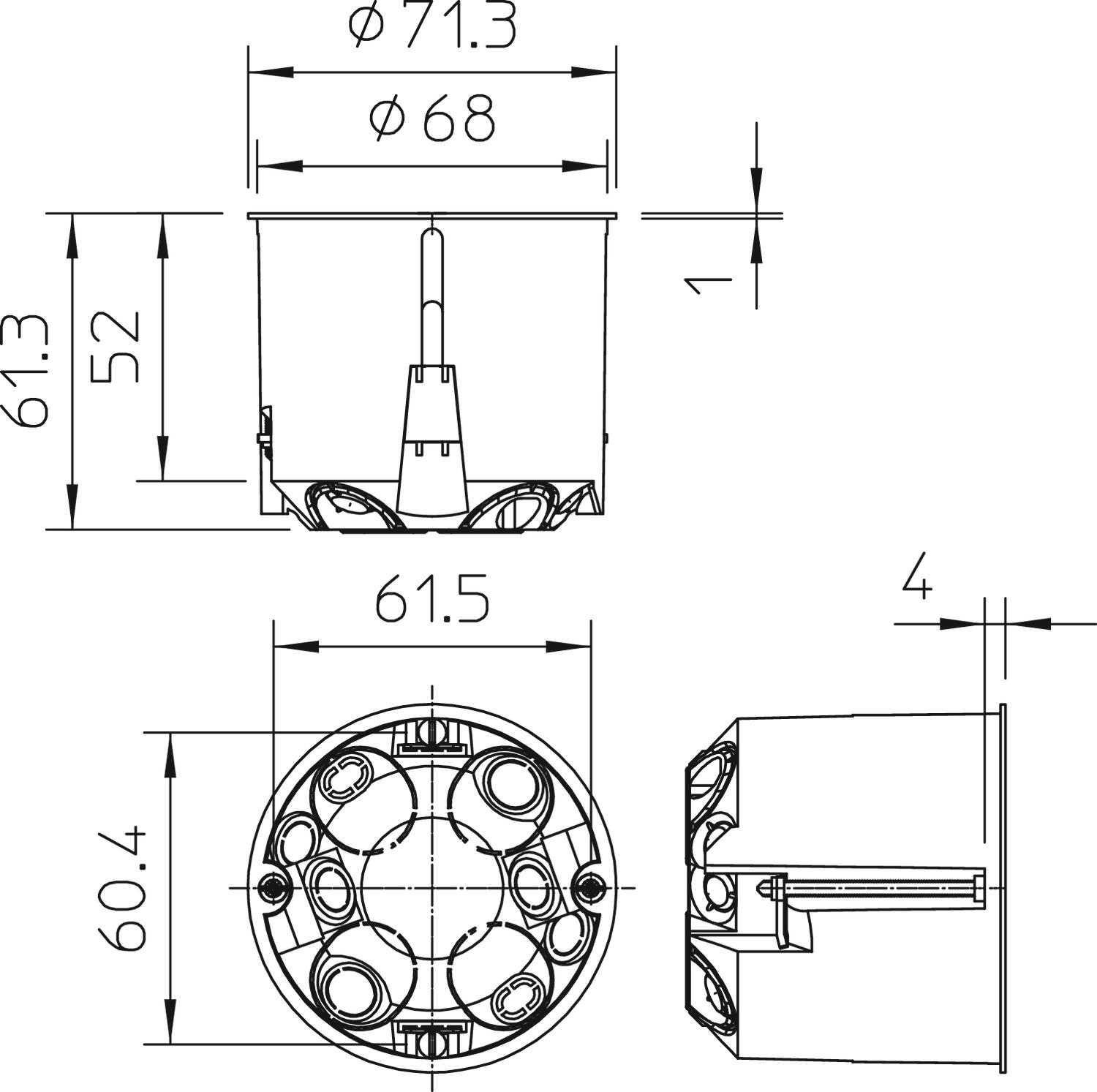

A készülékek rögzítése Csavarozni A készülékház-átvezetés fajtája Elősajtolás a szerelvényezésnél nélkül Alak kerek Alkalmazások száma 1 Anyag Polipropilén Árnyékolással nem Átmérő 68 mm Bevezetés típusa_ kitörhető nyílás 20 mm átmérőjű NYM vezetékek, adatkábelek és csövek számára. Bevezető nyílások száma 8 Bevezetőnyílás hátulról igen CO₂-lábnyom (GWP) bölcsőtől a kapuig 0,204 kg CO₂e / 1 Darab Csatlakozócsonkok nélkül Csavarral igen csőátmérőhöz 20 mm Fedél nélkül Fedélrögzítés nem alkalmazható Halogénmentes igen kitörhető cső-bevezetőnyílással rendelkezik. 8 lángálló VDE 0471/DIN 695 2-1, vizsgálati hőmérséklet: 850 °C Légmentesen záródó nem Magasság 61 mm Marás furatátmérője 68 mm max. lemezvastagsághoz megfelelő 35 mm Max. Vezeték-keresztmetszet 2,5 mm² Méret Ø68mm, H61mm Méretezési feszültség 400 V min. lemezvastagsághoz megfelelő 7 mm Névleges keresztmetszet max. 2,5 mm² Névleges keresztmetszet min. 1,5 mm² Padlómagasság min. 61 mm Plombálható nem szegezhető rögzítőfüllel nem Szerelvényrögzítő csavarok távolsága 60 mm Szín narancs Tűzálló kábelrendszerek – nélkül Ütésálló nem Védettség IP30 - Minden típus
- Letöltések
-
Adatlap HV 60 / 2003442 , 0.28MB , pdfEU megfelelőségi nyilatkozat HV 60 / 2003442 , 0.15MB , pdfREACH Megfelelőségi nyilatkozat HV 60 / 2003442 , 0.12MB , pdfRoHS Megfelelőségi nyilatkozat HV 60 / 2003442 , 0.12MB , pdfJelhasználati engedély VDE védjegyhasználati engedély, HV 60, HV 6O MW , 1.06MB , pdf
