Üreges falba szerelhető összekötő doboz
Rend. szám 2003449 | EAN-kód 4012195033011
- Termékleírás
-

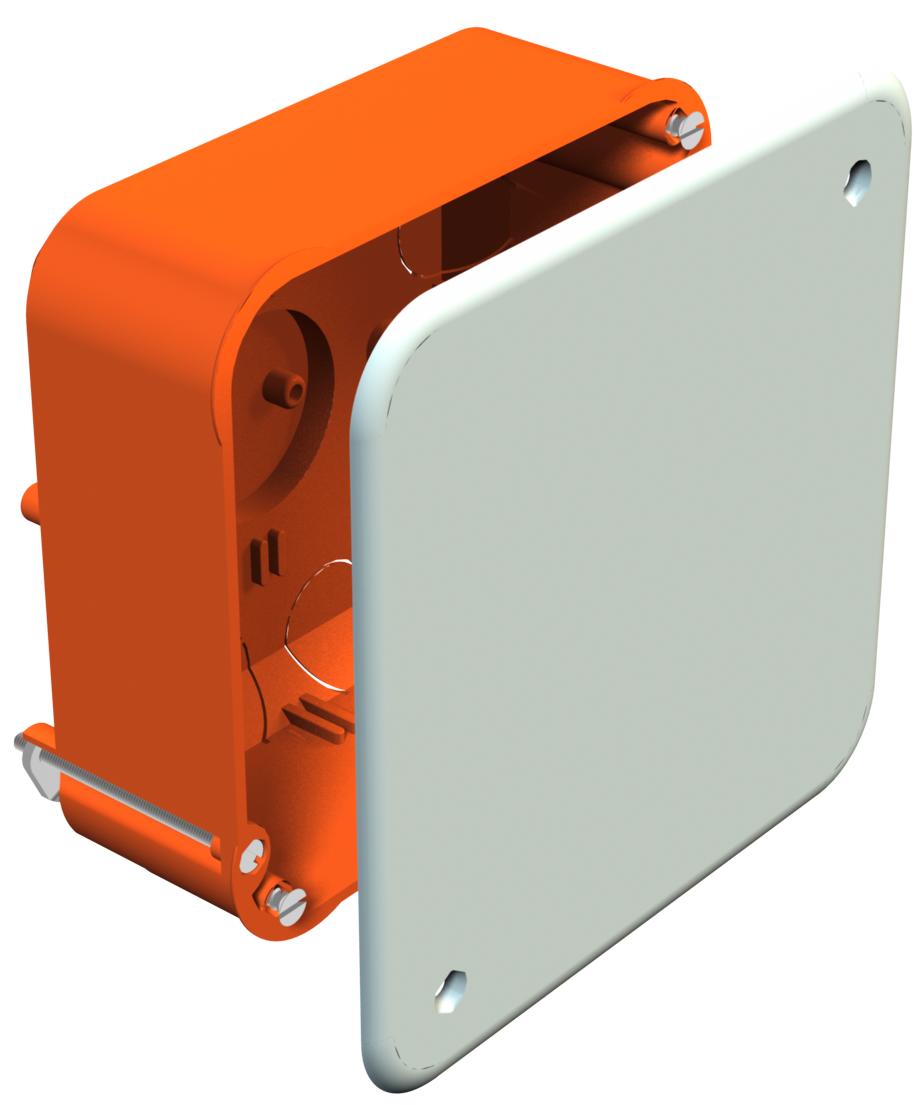

TermékleírásÜreges falba szerelhető összekötődoboz, a beépítéshez legalább 50 mm mélység és 7-35 mm anyagvastagság szükséges. Fehér fedéllel és fedélrögzítő csavarokkal. Sorkapcsok számára szabványos sínek (kalap- és profilsínek) beépítésére alkalmas.
• 8 bevezetés, Ø 20 mm
• 8 bevezetés pl. NYM-J 3 x 1,5 mm² vezetékekhez
• 4 bevezetés adatkábelekhez (kisfeszültségű)
IEC 60670-1, IEC 60670-22 és DIN 49073-1 szerint.
-
- Műszaki adatok
-
Műszaki adatok
A készülékház-átvezetés fajtája Elősajtolás a szerelvényezésnél nélkül Alak Négyzetes Anyag Polipropilén Árnyékolással nem Bevezetés típusa_ NYM-J vezetékek, adatkábelek és gégecsövek Bevezető nyílások száma 20 Bevezetőnyílás hátulról igen Csatlakozócsonkok nélkül Csavarral igen csőátmérőhöz 20 mm Fedél nem átlátszó Fedélrögzítés csavarozott Halogénmentes igen hossz 105 mm kitörhető cső-bevezetőnyílással rendelkezik. 20 lángálló VDE 0471/DIN 695 2-1, vizsgálati hőmérséklet: 850 °C Légmentesen záródó nem Magasság 50 mm max. lemezvastagsághoz megfelelő 35 mm Max. Vezeték-keresztmetszet 4 mm² Méret 105x105x50 Méretezési feszültség 400 V min. lemezvastagsághoz megfelelő 7 mm Névleges keresztmetszet max. 4 mm² Névleges keresztmetszet min. 2,5 mm² Padlómagasság min. 50 mm Plombálható nem szegezhető rögzítőfüllel nem szélesség 105 mm Szín narancs Tűzálló kábelrendszerek – nélkül Ütésálló nem Védettség IP30 - Minden típus
- Letöltések
-
EU megfelelőségi nyilatkozat HV 100 KD / 2003449 , 0.05MB , pdf
