Üreges falba szerelhető fali kivezetődoboz, légmentes
Rend. szám 2003832 | EAN-kód 4012197246303
- Termékleírás
-

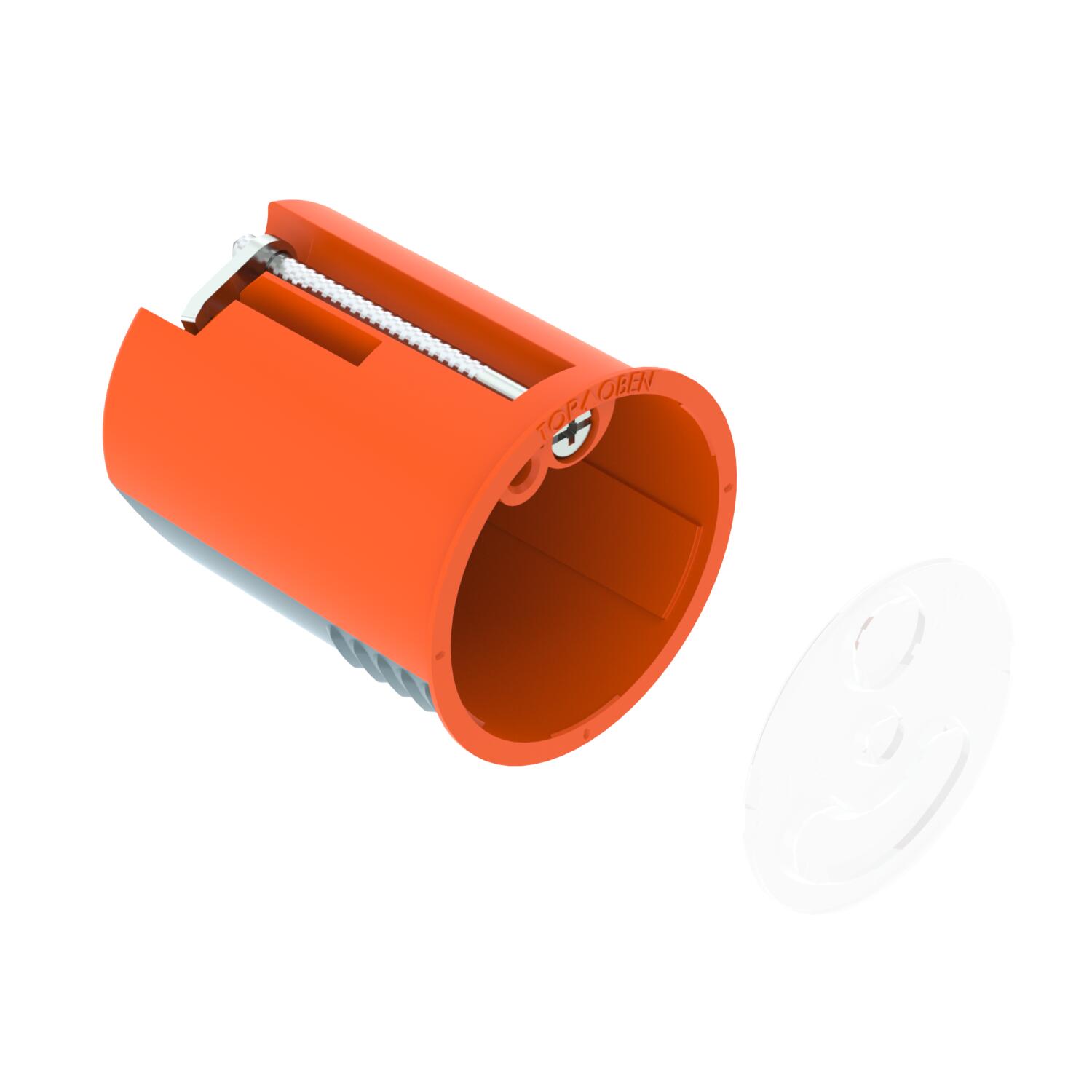

TermékleírásÜreges falba szerelhető fali kivezetődoboz, légmentesen záródó. Fali lámpák és hangszórók kábeleinek kivezetéséhez. Fedéllel.
• 1 bevezetés pl. NYM-J 3 x 2,5 mm² vagy 5 x 1,5 mm² típusú vezetékekhez
• 1 bevezetés pl. NYM-J 3 x 1,5 mm² típusú vezetékekhez
DIN EN 60670-1, DIN EN 60670-22 és DIN 49073-1 szerint bevizsgálva.
-
- Műszaki adatok
-
Műszaki adatok

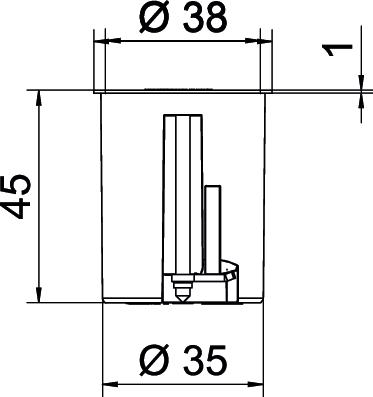

A készülékek rögzítése Csavarozni A készülékház-átvezetés fajtája Bevezető membrán Alak kerek Anyag polipropilén / hőre lágyuló elasztomer Átmérő 38 mm Bevezetés típusa_ NYM-J vezetékek és csövek Bevezető nyílások száma 2 CO₂-lábnyom (GWP) bölcsőtől a kapuig 0,065 kg CO₂e / 1 Darab Csavarral nem Fedél fehér Fedélrögzítés rápattintható Halogénmentes igen hossz 38 mm lángálló VDE 0471/IEC 60695-2-11 szerint, vizsgálati hőmérséklet 850 °C Légmentesen záródó igen Magasság 45 mm Marás furatátmérője 35 mm max. lemezvastagsághoz megfelelő 40 mm Méret Ø38, H45 Méretezési feszültség 400 V min. lemezvastagsághoz megfelelő 5 mm Névleges keresztmetszet max. 1,5 mm² Névleges keresztmetszet min. 1,5 mm² Szín narancs / szürke Ütésálló igen Védettség IP30 Vezetékbevezető 3 x 1,5 mm² 1 Vezetékbevezető 3 x 2,5 mm² / 5 x 1,5 mm² 1 - Minden típus
- Letöltések
-
EU megfelelőségi nyilatkozat HG 45-WA-LD / 2003832 , 0.16MB , pdfREACH Megfelelőségi nyilatkozat HG 45-WA-LD / 2003832 , 0.12MB , pdfRoHS Megfelelőségi nyilatkozat HG 45-WA-LD / 2003832 , 0.13MB , pdfJelhasználati engedély VDE védjegyhasználati engedély, HG 45-WA-LD , 0.34MB , pdfSzerelési útmutató Szerelési útmutató Üreges fali szerelvénydobozok , 8.26MB , pdf
