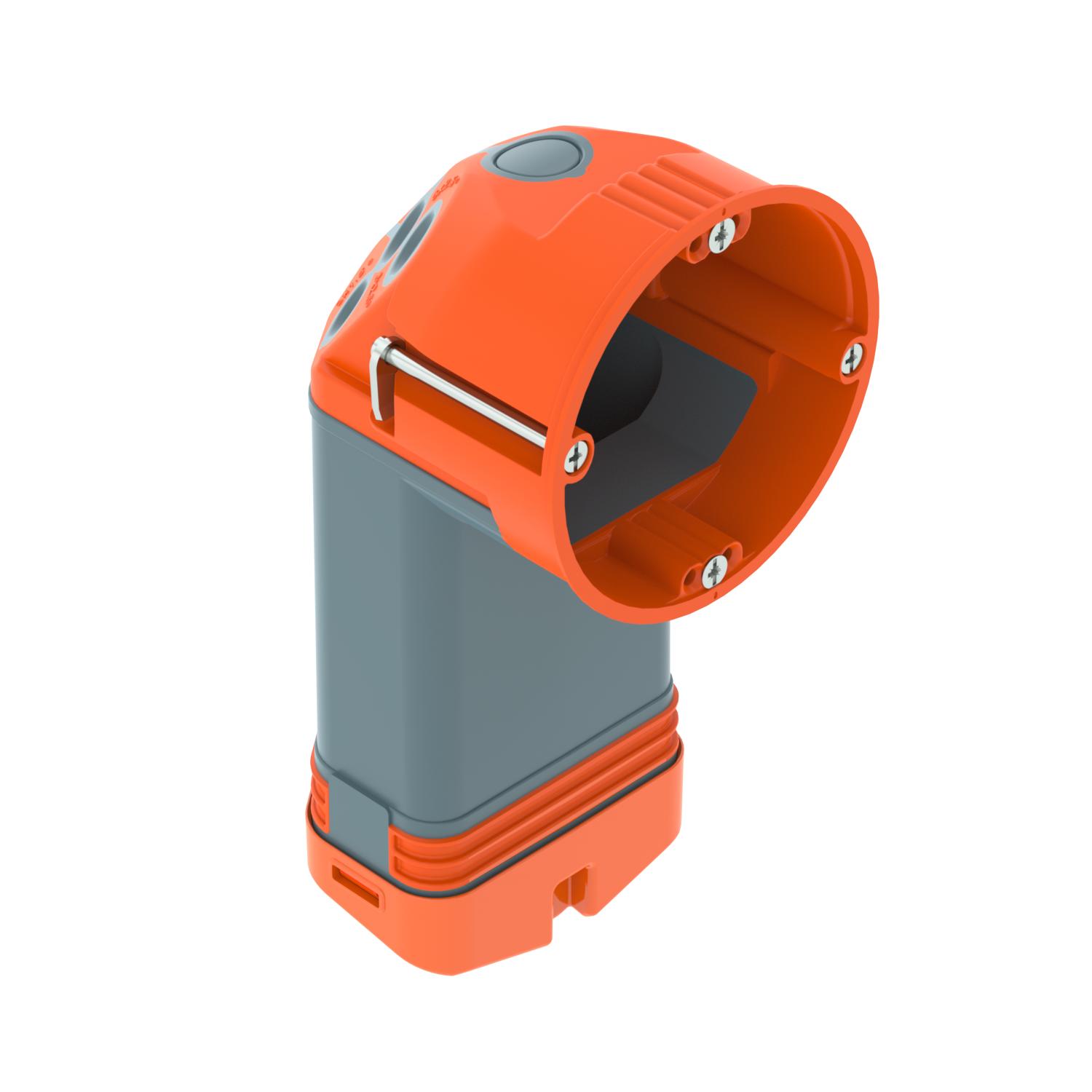

Üreges falba szerelhető elektronikai doboz 74, légmentes, elasztomer zsákkal
Rend. szám 2003828 | EAN-kód 4012197276676
- Termékleírás
-
TermékleírásÜreges falba szerelhető elektronikai doboz bevezető membránokkal és megnövelt huzalozási hellyel, a beépítéshez legalább 75 mm mélység és 5 - 35 mm anyagvastagság szükséges.
• 2 x 3 csavardóm
• Szerelvényrögzítő csavar, szorítókapocs
• 2 bevezetés pl. NYM-J 3 x 1,5 mm² típusú vezetékekhez
• 2 bevezetés pl. NYM-J 3 x 2,5 mm² vagy 5 x 1,5 mm² típusú vezetékekhez
• 2 bevezetés pl. NYM-J 5 x 2,5 mm² típusú vezetékekhez
• 2 kombinált csőbevezetés, Ø 20 - 25 mm a szerelési tér alján
DIN EN 60670-1, DIN EN 60670-22 és DIN 49073-1 szerint bevizsgálva.
-
- Műszaki adatok
-
Műszaki adatok

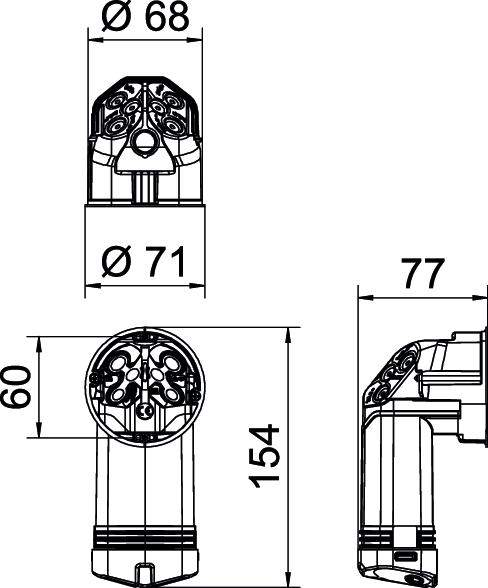

A készülékek rögzítése Csavarozni A készülékház-átvezetés fajtája Bevezető membrán Alak egyéb Alkalmazások száma 1 Anyag polipropilén / hőre lágyuló elasztomer Átmérő 68 mm Bevezető nyílások száma 8 CO₂-lábnyom (GWP) bölcsőtől a kapuig 0,294 kg CO₂e / 1 Darab Csatlakozócsonkok Összekötő elemek Csavarral igen csőátmérőhöz 20/25 mm Fedélcsavar-távolság 61 mm Fedélrögzítés Csavarozni Halogénmentes igen hossz 154 mm Kombinált bevezetések Ø 20 / 25 mm 2 lángálló VDE 0471/IEC 60695-2-11 szerint, vizsgálati hőmérséklet 850 °C Légmentesen záródó igen Magasság 77 mm Marás furatátmérője 68 mm max. lemezvastagsághoz megfelelő 35 mm Méretezési feszültség 400 V min. lemezvastagsághoz megfelelő 5 mm Névleges keresztmetszet max. 2,5 mm² Névleges keresztmetszet min. 1,5 mm² szélesség 71 mm Szín narancs / szürke Ütésálló igen Védettség IP30 Vezetékbevezető 3 x 1,5 mm² 2 Vezetékbevezető 3 x 2,5 mm² / 5 x 1,5 mm² 2 Vezetékbevezető 5 x 2,5 mm² / 7 x 1,5 mm² 2 - Minden típus
