Üreges falba szerelhető elektronikai doboz 61, légmentes
Rend. szám 2003826 | EAN-kód 4012196865499
- Termékleírás
-

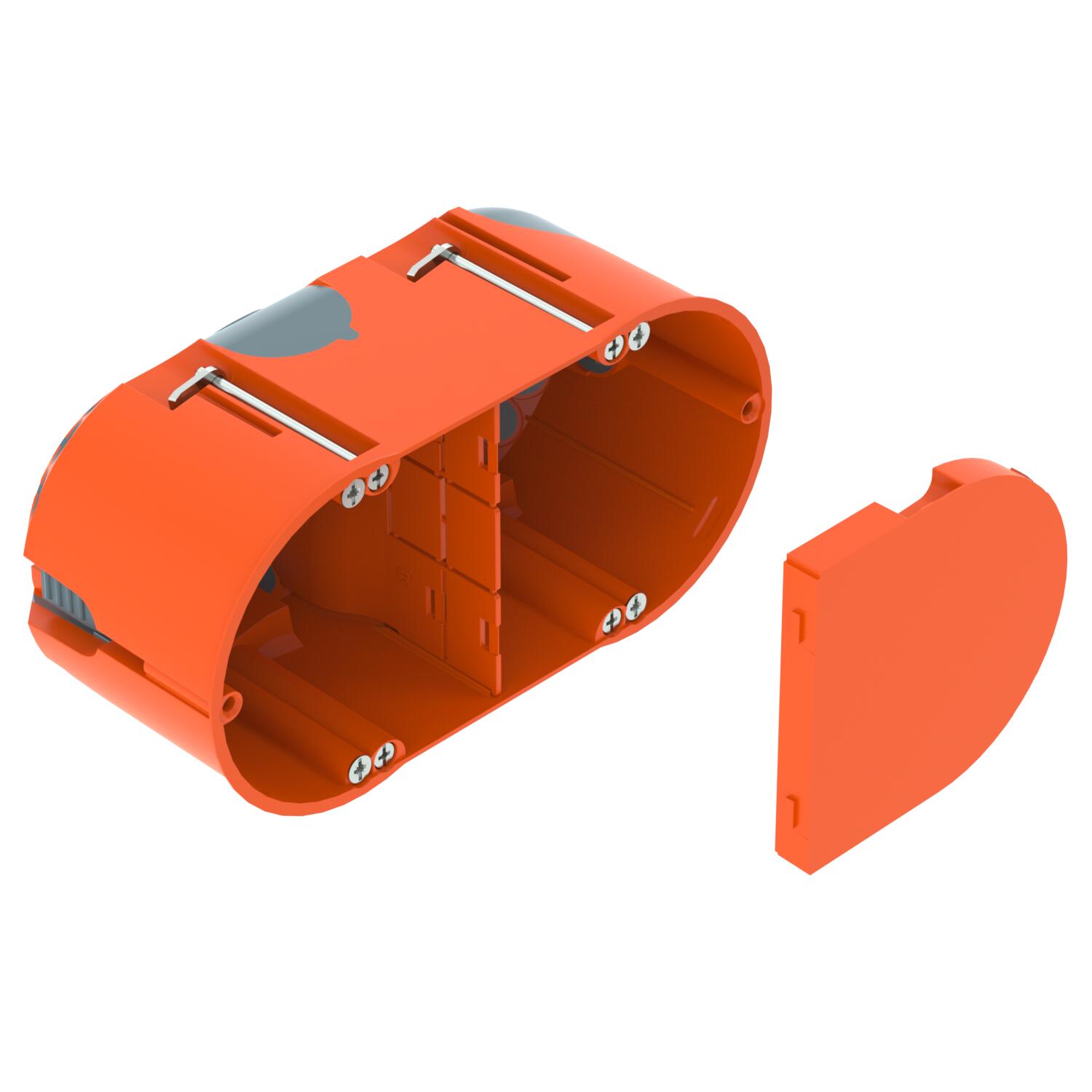

TermékleírásÜreges falba szerelhető elektronikai doboz bevezető membránokkal, fedéllel és válaszfallal, a beépítéshez legalább 61 mm mélység és 5-40 mm anyagvastagság szükséges.
• 6 csavardóm
• Szerelvényrögzítő csavar, szorítókapocs
• 4 kombinált csőbevezetés, Ø 20 - 25 mm
• 4 bevezetés pl. NYM-J 3 x 1,5 mm² típusú vezetékekhez
• 2 bevezetés pl. NYM-J 3 x 2,5 mm² vagy 5 x 1,5 mm² típusú vezetékekhez
• 2 bevezetés pl. NYM-J 5 x 2,5 mm² vagy 7 x 1,5 mm² típusú vezetékekhez
• Légmentes csatlakozás további szerelvénydobozokhoz a ZH 11-V típusú összekötő
elemen keresztül
DIN EN 60670-1, DIN EN 60670-22 és DIN 49073-1 szerint bevizsgálva.
-
- Műszaki adatok
-
Műszaki adatok

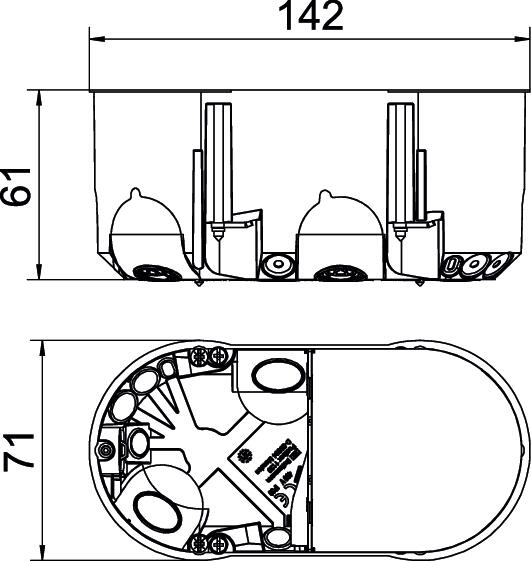

A készülékek rögzítése Csavarozni A készülékház-átvezetés fajtája Bevezető membrán Alak ovális Alkalmazások száma 2 Anyag polipropilén / hőre lágyuló elasztomer Bevezető nyílások száma 14 CO₂-lábnyom (GWP) bölcsőtől a kapuig 0,297 kg CO₂e / 1 Darab Csatlakozócsonkok Összekötő elemek Csavarral igen csőátmérőhöz 20/25 mm Fedél narancs Fedélrögzítés rápattintható Halogénmentes igen hossz 142 mm Kábelbevezetés kisfeszültséghez 2 Kombinált bevezetések Ø 20 / 25 mm 4 lángálló VDE 0471/IEC 60695-2-11 szerint, vizsgálati hőmérséklet 850 °C Légmentesen záródó igen Magasság 61 mm Marás furatátmérője 68 mm max. lemezvastagsághoz megfelelő 40 mm Méret 142x71 Méretezési feszültség 400 V min. lemezvastagsághoz megfelelő 5 mm Névleges keresztmetszet max. 2,5 mm² Névleges keresztmetszet min. 1,5 mm² szélesség 71 mm Szerelvényrögzítő csavarok távolsága 61 mm Szín narancs / szürke Ütésálló igen Védettség IP30 Vezetékbevezető 3 x 1,5 mm² 4 Vezetékbevezető 3 x 2,5 mm² / 5 x 1,5 mm² 2 Vezetékbevezető 5 x 2,5 mm² / 7 x 1,5 mm² 2 - Minden típus
