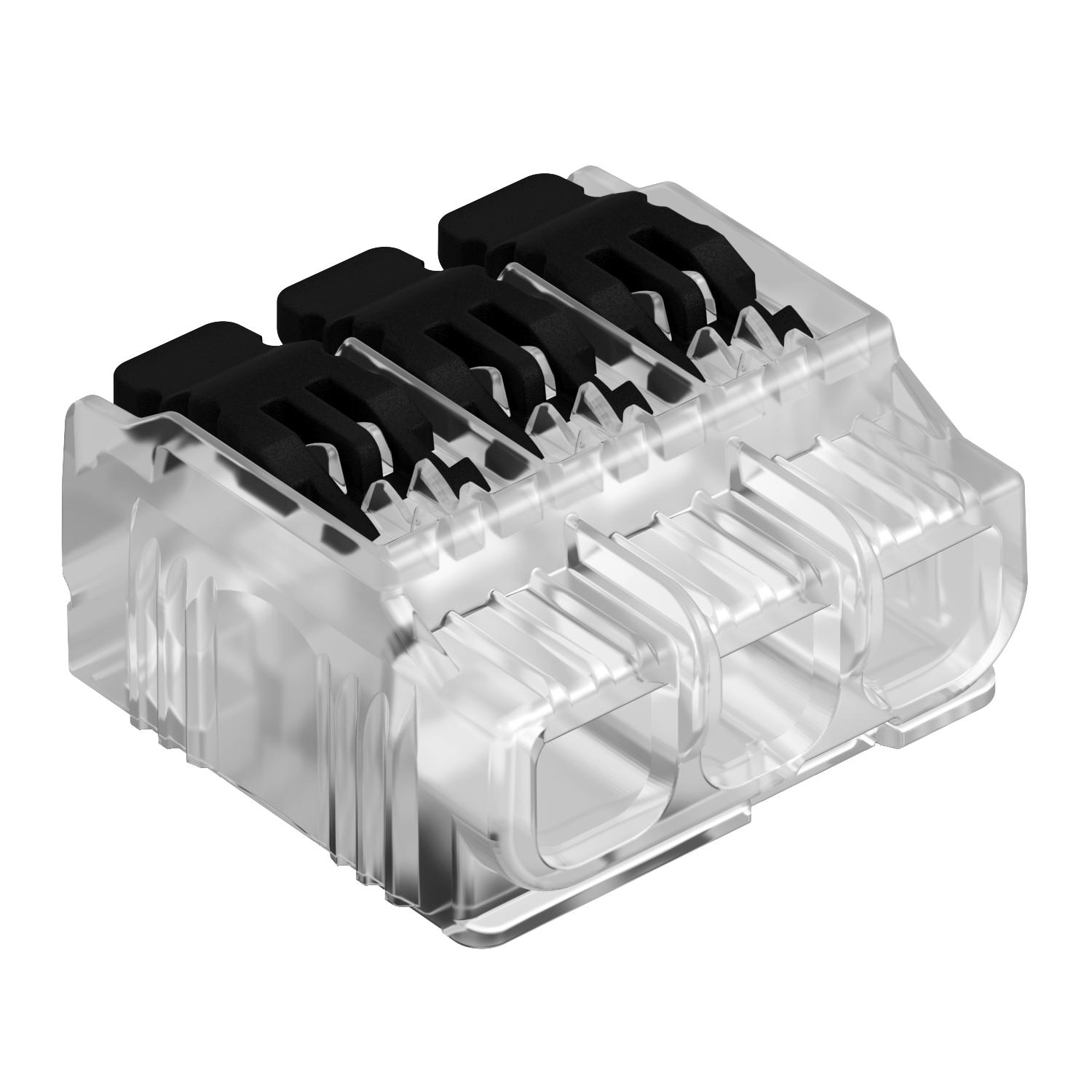

Univerzális vezeték összekötő, 3-vezetékes
Rend. szám 2054423 | EAN-kód 4012197286781
- Termékleírás
-
TermékleírásEN 60998 szerint bevizsgálva
Csavar nélküli vezeték összekötő az elektromos vezetékek csatlakoztatásához Használható sodrott és tömör vezetékekhez is.
A tömör vezetékek a működtetőkar használata nélkül is bevezethetők. A vezetéket közvetlenül a sorkapocsba be lehet tolni, a kihúzásához a működtető kar felnyitása szükséges.
A vezeték kihúzásához, egyszerűen emelje fel a működtetőkart. Ezután a vezeték könnyen kihúzható.
Névleges keresztmetszet:
3 x 0,2 - 4 mm² sodrott vagy tömör vezeték
Névleges feszültség 450 V
Névleges áram 32 A
Csupaszítási hossz: 11 - 12 mm
Vizsgálónyílás: kényelmes ellenőrzési lehetőség mérőműszerrel vagy fázisceruzával (max. Ø 2 mm)
Max. megengedett környezeti hőmérséklet az EN 60998 szerint: 85°C.
-
- Műszaki adatok
-
Műszaki adatok

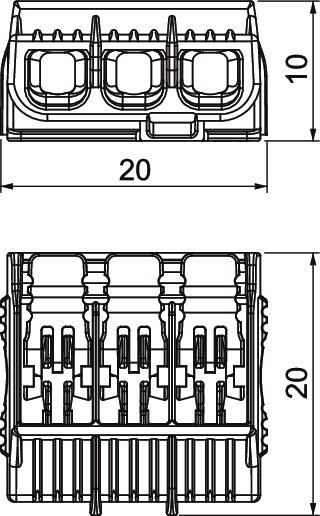

Alkalmazási hőmérséklet-tartomány max. 85 °C Alkalmazási hőmérséklet-tartomány min. -5 °C Alkalmazható hajlékony vezetékekhez igen Alkalmazható sodrott vezetékekhez igen Alkalmazható tömör vezetőhöz igen Egyhuzalos csatlakoztatható vezető min. keresztmetszete 0,2 mm² Emelőkarral igen hossz 19,6 mm Kapocshelyek száma pólusonként 3 Keresztmetszet 3 x 0,2 - 4 mm² sodrott vagy tömör vezeték mm² lángálló VDE 0471/DIN 695 2-1, vizsgálati hőmérséklet: 850 °C Magasság 10,45 mm max. csatlakoztatható vezetékkeresztmetszet, egyhuzalos 4 mm² Méret 19,6x19,9x10,5 Névleges áramerősség 32 A Névleges feszültség 450 V Névleges keresztmetszet max. 4 mm² Névleges keresztmetszet min. 0,2 mm² Pólusszám 1 szélesség 19,9 mm Szigetelőanyag Termoplaszt (hőre lágyuló) Szín átlátszó Többhuzalos csatlakoztatható vezető max. keresztmetszete 4 mm² Többhuzalos csatlakoztatható vezető min. keresztmetszete 0,2 mm² - Minden típus
- Letöltések
-
EU megfelelőségi nyilatkozat 61 HSK43 / 2054423 , 0.17MB , pdfSzerelési útmutató Univerzális vezeték összekötő Szerelési útmutató , 0.46MB , pdf
