UGD350-3 padlódoboz GES9/55-höz

Rend. szám 7410062 | EAN-kód 4012195678762

Rend. szám / Típus

Esztrichmagasság min.	55 mm

Esztrichmagasság max.	80 mm

Fedélkivitel

Beépítőnyílás beépíthető egységhez

névleges méret

Néveleges méret szerelvénybeépítő egységhez

Termékleírás

Termékleírás

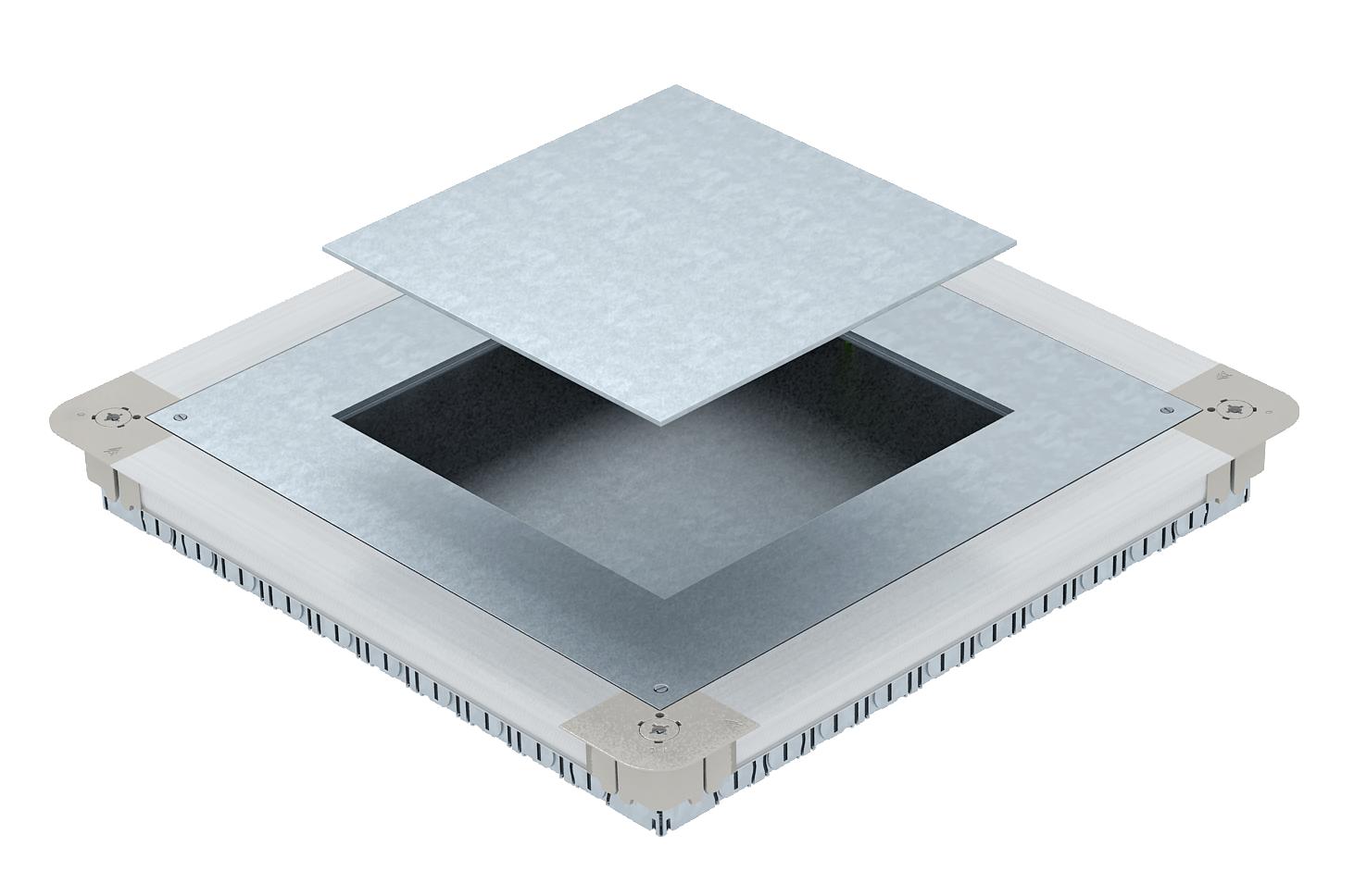

Padló alatti szerelvénydoboz szerelőfedéllel és fedél vaklemezzel négyzetes GES9/55 szerelvénybeépítő egység beszereléséhez 55 mm esztrich magasságtól. Oldalanként a következő csőbevezető nyílásokkal: 10 x M20, 3 x M25, 7 x M32. Használható csőméret 55 mm rendszermagasságnál: M20. Oldalanként a következő csőbevezető nyílásokkal: 7 x M20, 3 x M25, 4 x M32. Használható csőméret 55 mm rendszermagasságnál: M20.

Műszaki adatok

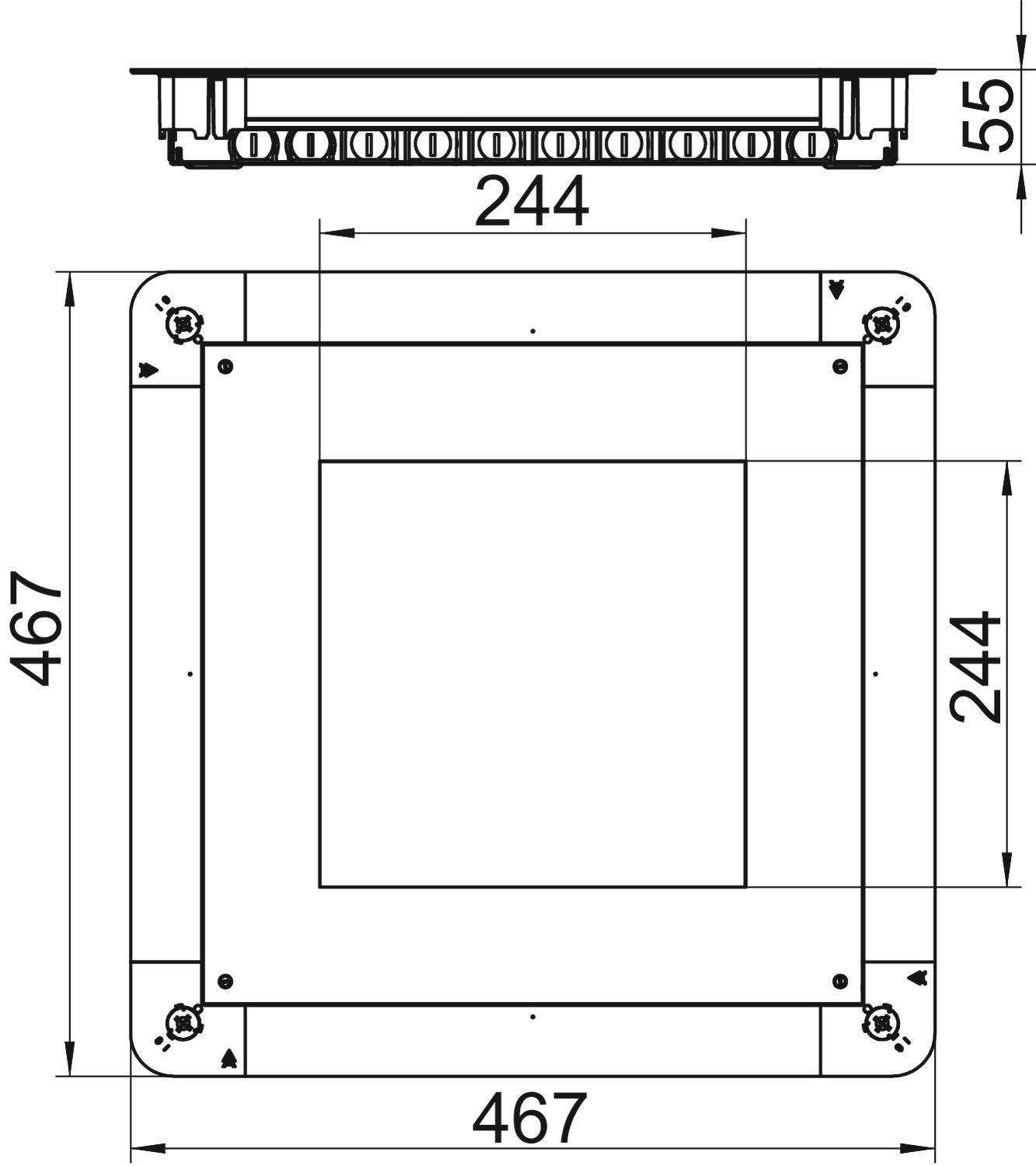

Méretek

a méret	244 mm
A méret	467 mm
alkalmas padló alatti csatornákhoz	nem
Alkalmazható esztrichbe ágyazott padlócsatornához	nem
Alkalmazható esztrichszintű zárt padlócsatornához	nem
Anyag	acél
B méret	467 mm
b méret	244 mm
Beépítőnyílás beépíthető egységhez	Négyzetes
Beépítőnyílás padlótartályhoz	nem
CO₂-lábnyom (GWP) bölcsőtől a kapuig	22,8686 kg CO₂e / 1 Darab
Csatornaszélesség max.	350 mm
Csatornaszélesség min.	190 mm
csőcsatlakozáshoz	igen
Esztrichmagasság max.	80 mm

Esztrichmagasság min.	55 mm
Fedélkivitel	Négyzetes
Felület	szalaghorganyzott
Fenéklemez	igen
h méret	55 mm
Kiszerelés lehetőség	installációs szerelvények beépítéséhez
Méret	467x467x55
Néveleges méret szerelvénybeépítő egységhez	9
névleges méret	350 mm
Padlóápolás	száraz
padlóba süllyeszthető	igen
Szétválasztható	nem
Szintezési tartomány max.	80 mm
Szintezési tartomány min.	55 mm
Tömítés-beépítési lehetőség	nem

Minden típus

Minden típus

Típus	Esztrichmagasság min.	Esztrichmagasság max.	Fedélkivitel	Beépítőnyílás beépíthető egységhez	névleges méret	Néveleges méret szerelvénybeépítő egységhez	Rend. szám	Mennyiség	Legkisebb eladási egység
UGD55 250-3 9R	55 mm	80 mm	Négyzetes	Négyzetes	250 mm	9	7410060	Darab	1 Darab
UGD55 350-3 9R	55 mm	80 mm	Négyzetes	Négyzetes	350 mm	9	7410062	Darab	1 Darab
UGD55 350-3R9R	55 mm	80 mm	kerek	kerek	350 mm	R9	7410064	Darab	1 Darab

Tartozék

Rendszertartozékok

Termékek	Típus	Rend. szám	Mennyiség	Legkisebb eladási egység
Négyzetes szerelvénybeépítő egység 55 mm esztrich magassághoz	GES9 55U V 7011	7405037	Darab	1 Darab
Négyzetes szerelvénybeépítő egység 55 mm esztrich magassághoz	GES9 55U V 9011	7405039	Darab	1 Darab
Kerek szerelvénybeépítő egység 55 mm esztrich magassághoz	GESR9 55U V 7011	7405047	Darab	1 Darab
Kerek szerelvénybeépítő egység 55 mm esztrich magassághoz	GESR9 55U V 9011	7405049	Darab	1 Darab
