Megjegyzés: Ez a cikkszám megszűnt. Az új cikkszám itt található: 7410022 / Húzó- és leágazódoboz UZD250-4

UGD250-3 szögletes beépítőegységekhez, 70-125 mm esztrich magassághoz 70 | 125 | 28 | 48 | | Négyzetes | 250 | 4

UGD250-3 szögletes beépítőegységekhez, 70-125 mm esztrich magassághoz

Rend. szám 7410079 | EAN-kód 4012195431701

Rend. szám / Típus

Esztrichmagasság min.	70 mm

Esztrichmagasság max.	125 mm

Csatornamagasság min.	28 mm

Csatornamagasság max.	48 mm

Beépítőnyílás beépíthető egységhez

névleges méret	250 mm

Néveleges méret szerelvénybeépítő egységhez

Vissza az áttekintésre

Termékleírás

Termékleírás

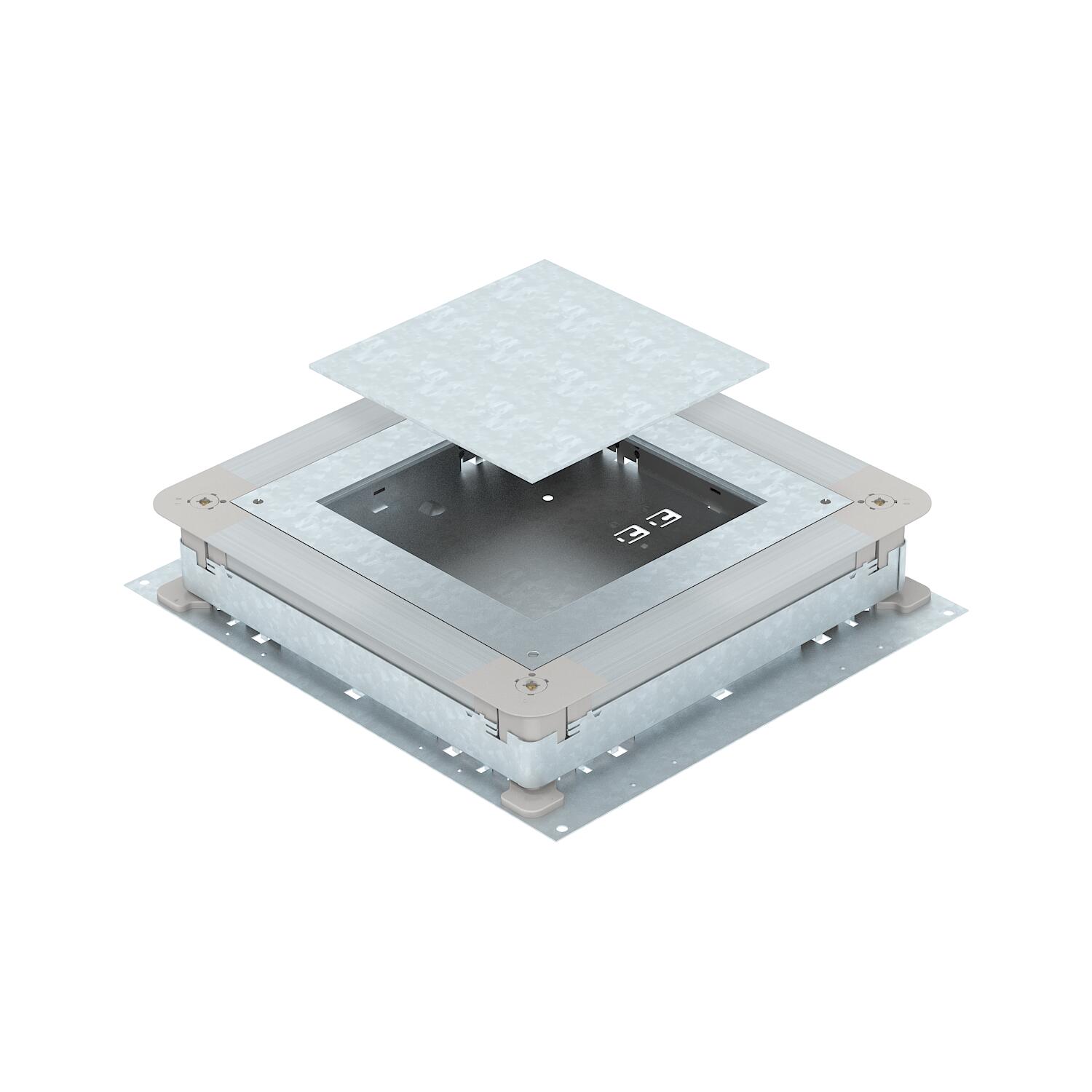

Padló alatti szerelvénydoboz szerelőfedéllel és vakfedéllappal az esztricchel fedett padló alatti installációs rendszerekhez. A típusjel tartalmazza az illeszkedő beépíthető egység nagyságát. Folyamatosan szintezhető az esztrich névleges magasságáig (gyors szintezés lehetséges), és az esztrich egyengethető az esztrich magasságáig. Az esztrich fektetése utáni akusztikus leválasztási opcióval és a rendszer tartozékaival nagy teherbírású alkalmazásokhoz is használható.

Műszaki adatok

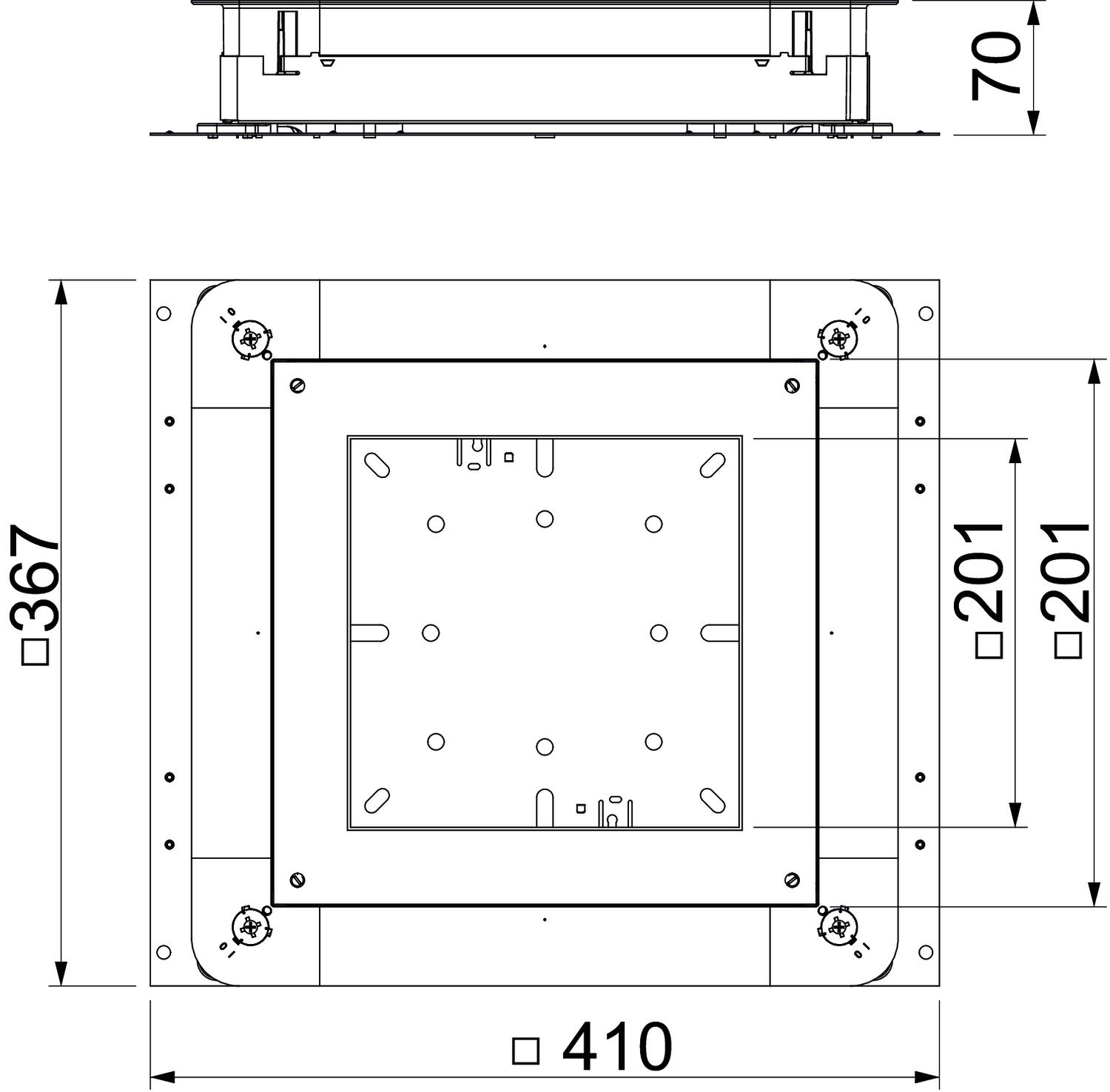

Méretek

A méret	367 mm
a méret	201 mm
alkalmas padló alatti csatornákhoz	nem
Alkalmazható esztrichbe ágyazott padlócsatornához	igen
Alkalmazható esztrichszintű zárt padlócsatornához	nem
Anyag	acél
b méret	201 mm
B méret	410 mm
Beépítőnyílás beépíthető egységhez	Négyzetes
Beépítőnyílás padlótartályhoz	nem
CO₂-lábnyom (GWP) bölcsőtől a kapuig	13,0154 kg CO₂e / 1 Darab
Csatornamagasság max.	48 mm
Csatornamagasság min.	28 mm
Csatornaszélesség max.	250 mm
Csatornaszélesség min.	190 mm
csőcsatlakozáshoz	nem

Esztrichmagasság max.	125 mm
Esztrichmagasság min.	70 mm
Felület	szalaghorganyzott
Fenéklemez	igen
Méret	410x367x70
Minimális esztrich-magasság	70
Néveleges méret szerelvénybeépítő egységhez	4
névleges méret	250 mm
padlóba süllyeszthető	igen
Szerelési tér max.	11,63 dm³
Szerelési tér min.	6,09 dm³
Szétválasztható	igen
Szintezési tartomány max.	125 mm
Szintezési tartomány min.	70 mm
Tömítés-beépítési lehetőség	igen

Minden típus

Minden típus

Típus	Esztrichmagasság min.	Esztrichmagasság max.	Csatornamagasság min.	Csatornamagasság max.	Beépítőnyílás beépíthető egységhez	névleges méret	Néveleges méret szerelvénybeépítő egységhez	Rend. szám	Mennyiség	Legkisebb eladási egység
UGD 250-3 4	70 mm	125 mm	28 mm	48 mm	Négyzetes	250 mm	4	7410079	Darab	1 Darab
UGD 250-3 6	70 mm	125 mm	28 mm	48 mm	derékszögű	250 mm	6	7410083	Darab	1 Darab
UGD 250-3 9	70 mm	125 mm	28 mm	48 mm	Négyzetes	250 mm	9	7410087	Darab	1 Darab

Tartozék

Rendszertartozékok

Termékek	Típus	Rend. szám	Mennyiség	Legkisebb eladási egység
Csatornaösszekötő szeglet	VW E	7400980	Darab	20 Darab
Gyors szintezéshez	SE UZD3	7410160	Darab	4 Darab
Védővezető-csatlakozókapocs	8AWR	6288704	Darab	10 Darab
