Überspannungsableiter V10 Compact 385 V 3+N/PE | 385 | IP20

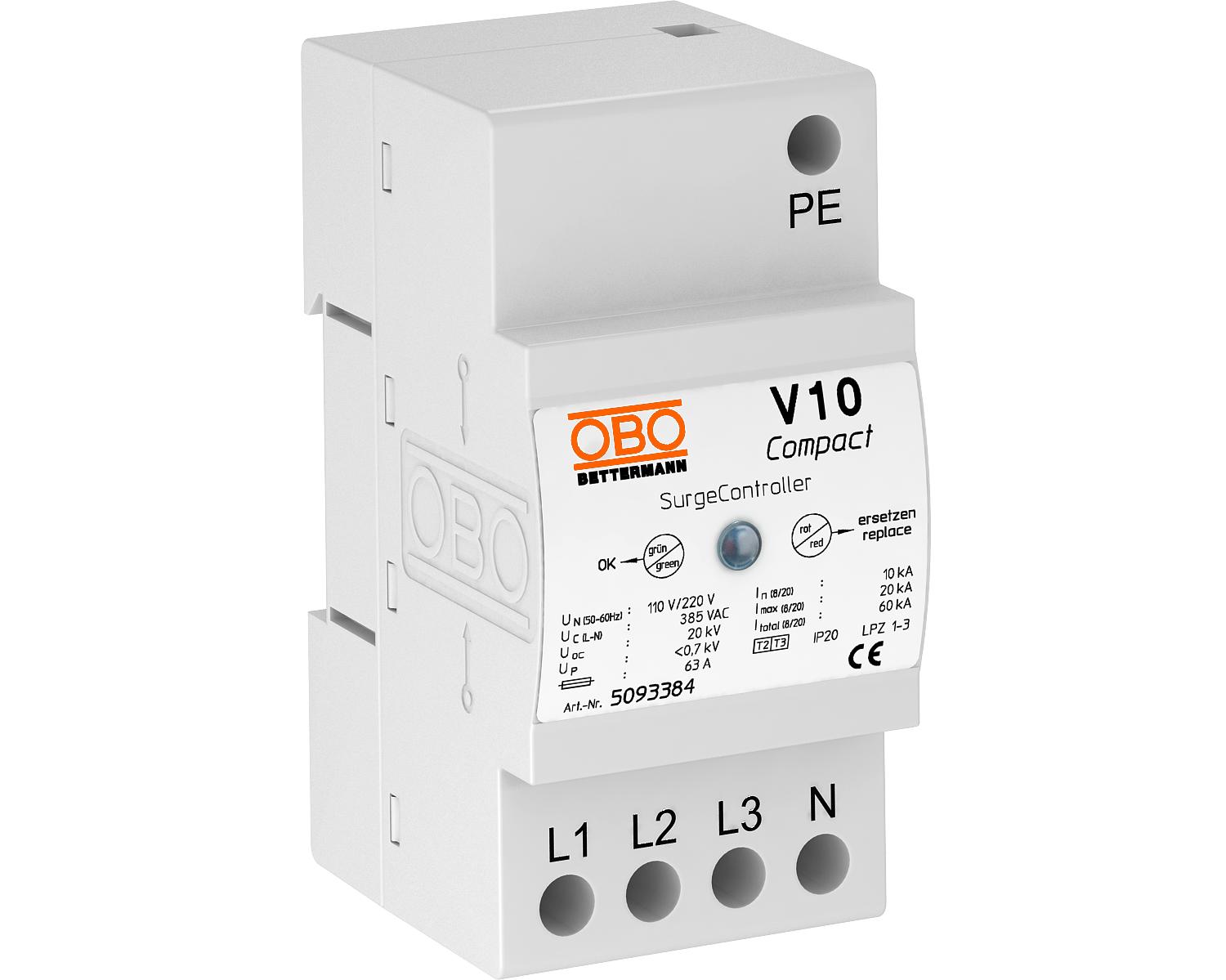

Überspannungsableiter V10 Compact 385 V

Rend. szám 5093384 | EAN-kód 4012195126041

Rend. szám / Típus	5093384 / V10 COMPACT 385

A pólusok kivitele	3+N/PE

Max. tartós feszültség, AC	385 V

Védettség	IP20

Termékleírás

Termékleírás

T2 + T3 típusú SPD

• Túlfeszültség-védelem az MSZ HD 60364-4-443 szerint

• Levezetőképesség 60 kA (8/20) összesen

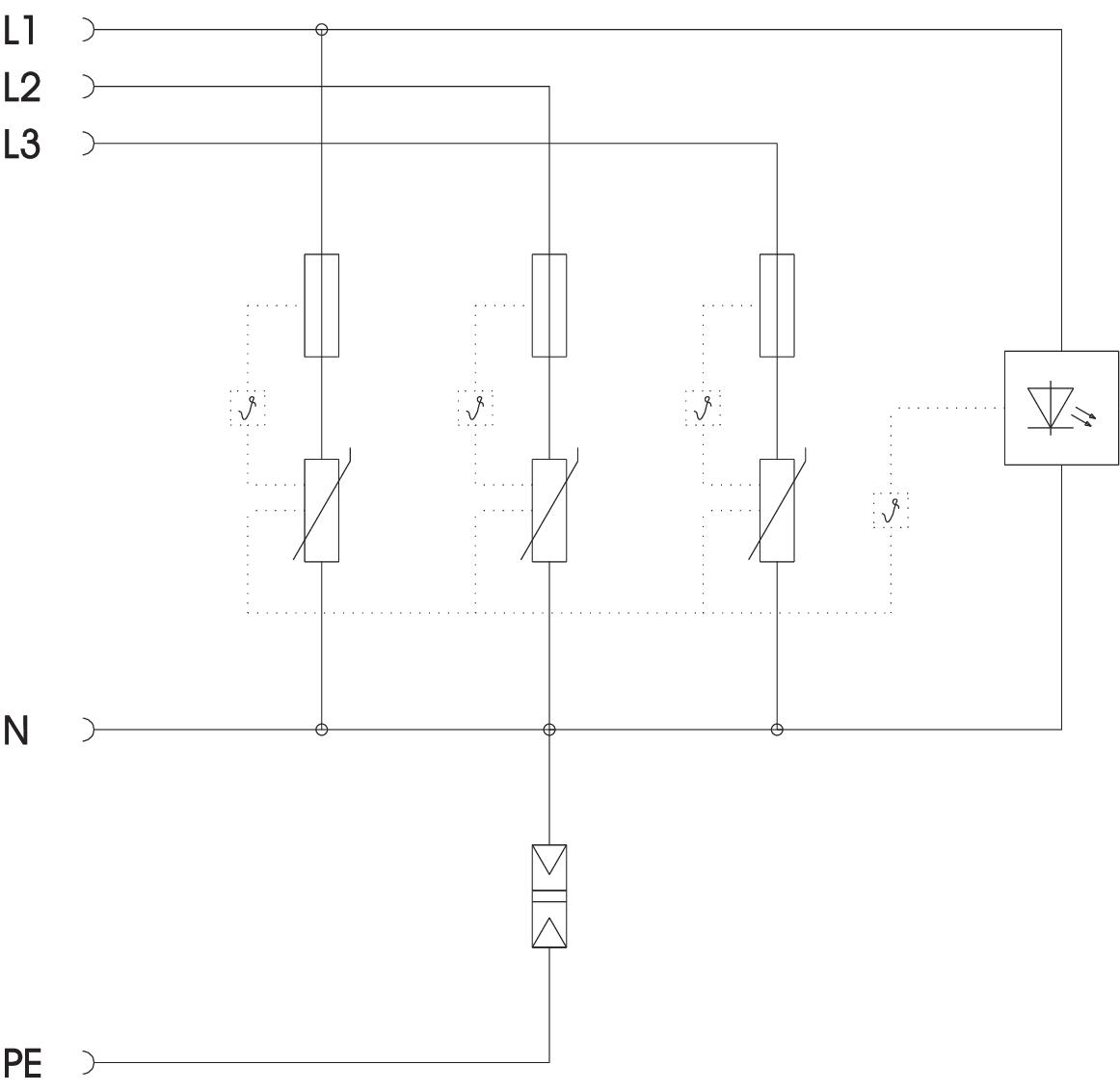

• 3+1 kapcsolás, kompakt kivitel TN és TT-hálózatokhoz, 45 mm-es szélességhez

• Nagyteljesítményű varisztorokkal

• Termikus és dinamikus leválasztással, optikai állapotjelzéssel

Alkalmazás: szintelosztók, továbbá háromfázisú készülékek védelme

Műszaki adatok

Műszaki adatok

A pólusok kivitele	3+N/PE
Hajlékony vezető keresztmetszete (finomhuzalos) min.	10 mm²
Hálózattípus	egyéb
Hálózattípus TN	igen
Hálózattípus TN-C-S	igen
Hálózattípus TN-S	igen
Hálózattípus TT	igen
Integrierte Vorsicherung	nem
Jelzés a készüléken	optikai
Kifúvató	nem
Kivitel	3+NPE
Levezetőképesség (8/20 μs) [összes]	60 kA
LPZ	1→3
Max. hálózatoldali túláramvédelem	63
Max. tartós feszültség, AC	385 V
Maximális előtétbiztosítás	63 A
Maximális levezetőképesség (8/20 μs)	20 kA

Méret	385V
Merev vezető keresztmetszete (egy-/többhuzalos) max.	10 mm²
Merev vezető keresztmetszete (egy-/többhuzalos) min.	2,5 mm²
MSZ EN 61643-11 szerinti SPD	2+3-as típus
Névleges feszültség AC (50 / 60 Hz)	230 V
Névleges levezetőképesség (8/20 µs)	10 kA
SPD az IEC EN 61643-1 szerint	II+III. osztály
Szerelési mód	Kalapsín 35 mm
Távjelzés	nem
Túlfeszültség-védelmi eszközök vezetéktípusa	Erősáramú vezeték AC
Utánfolyó áram megszakító képesség (eff) [N-PE]	0,1 kA
Üzemi hőmérséklet max.	80 °C
Üzemi hőmérséklet min.	-40 °C
Válaszidő	<25 ns
Védettség	IP20
Vizsgálati osztály 2. típus	igen
Vizsgálati osztály 3. típus	igen
