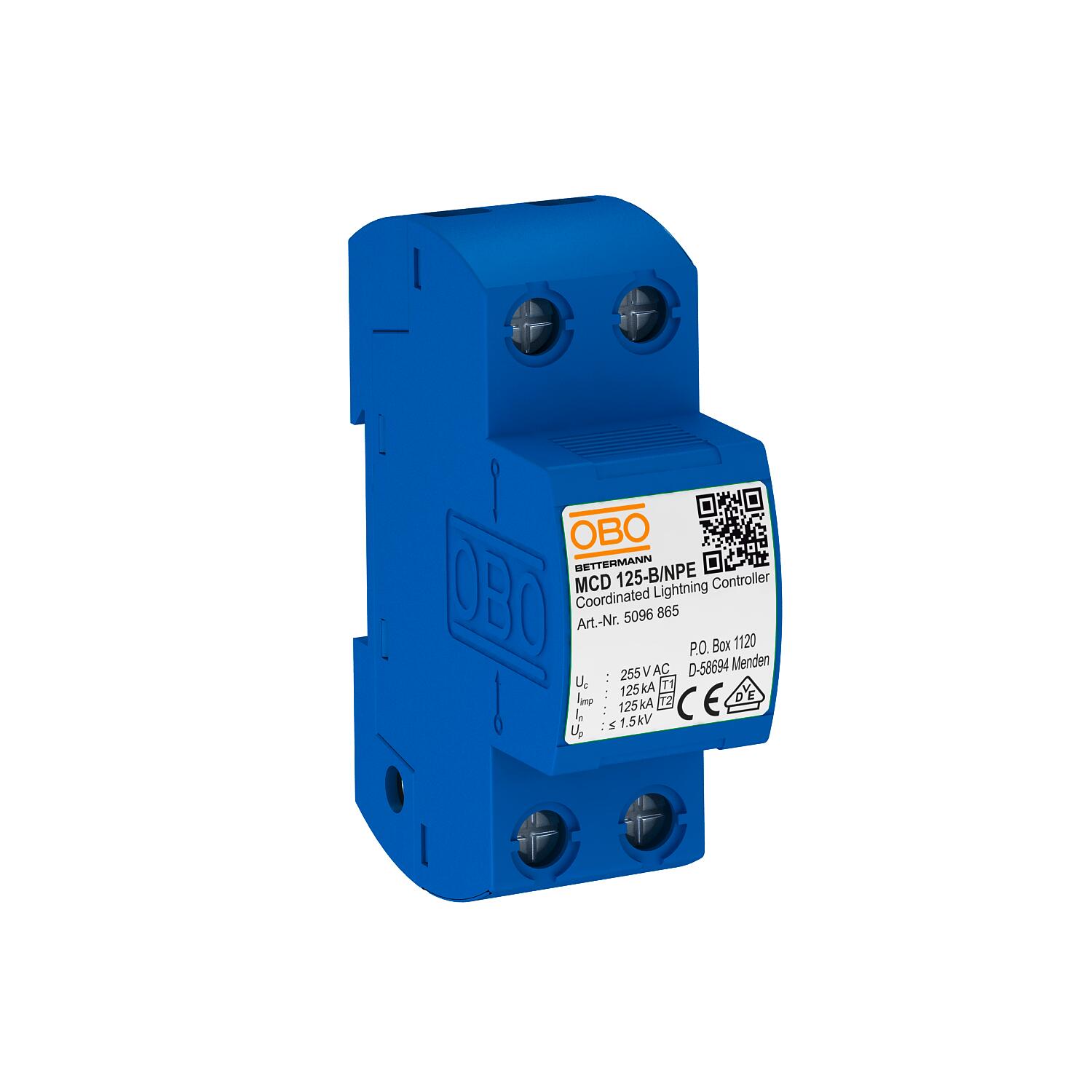

Túlfeszültség-védelmi eszköz, 1-pólusú, NPE
Rend. szám 5096865 | EAN-kód 4012195541394
- Termékleírás
-
TermékleírásT1+T2 típusú N-PE túlfeszültség-védelem TN-S és TT-hálózatokban történő használatra.

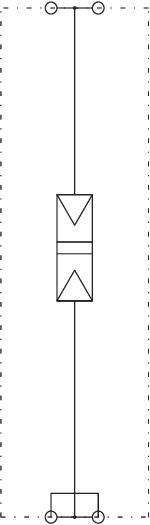

MCD 125-B/NPE: koordinált N-PE-szikraköz 1+2 típus EN 61643-11 szerint. Alkalmas az MSZ EN 62305 szerinti villámvédelmi potenciálkiegyenlítésre, az LPZ 0/2 zónahatáron.
• Levezetőképesség 125 kA (10/350 µs)
• Zárókupakokkal együtt a csatlakozások jelölésére
• Védelmi szint < 1,5 kV, lehetővé teszi a végponti védelmet
• Tokozott, ívkifúvás-mentes szikraköz
Alkalmazási terület: LPL I-IV. fokozatú ipari berendezések és épületek.
-
- Műszaki adatok
-
Műszaki adatok

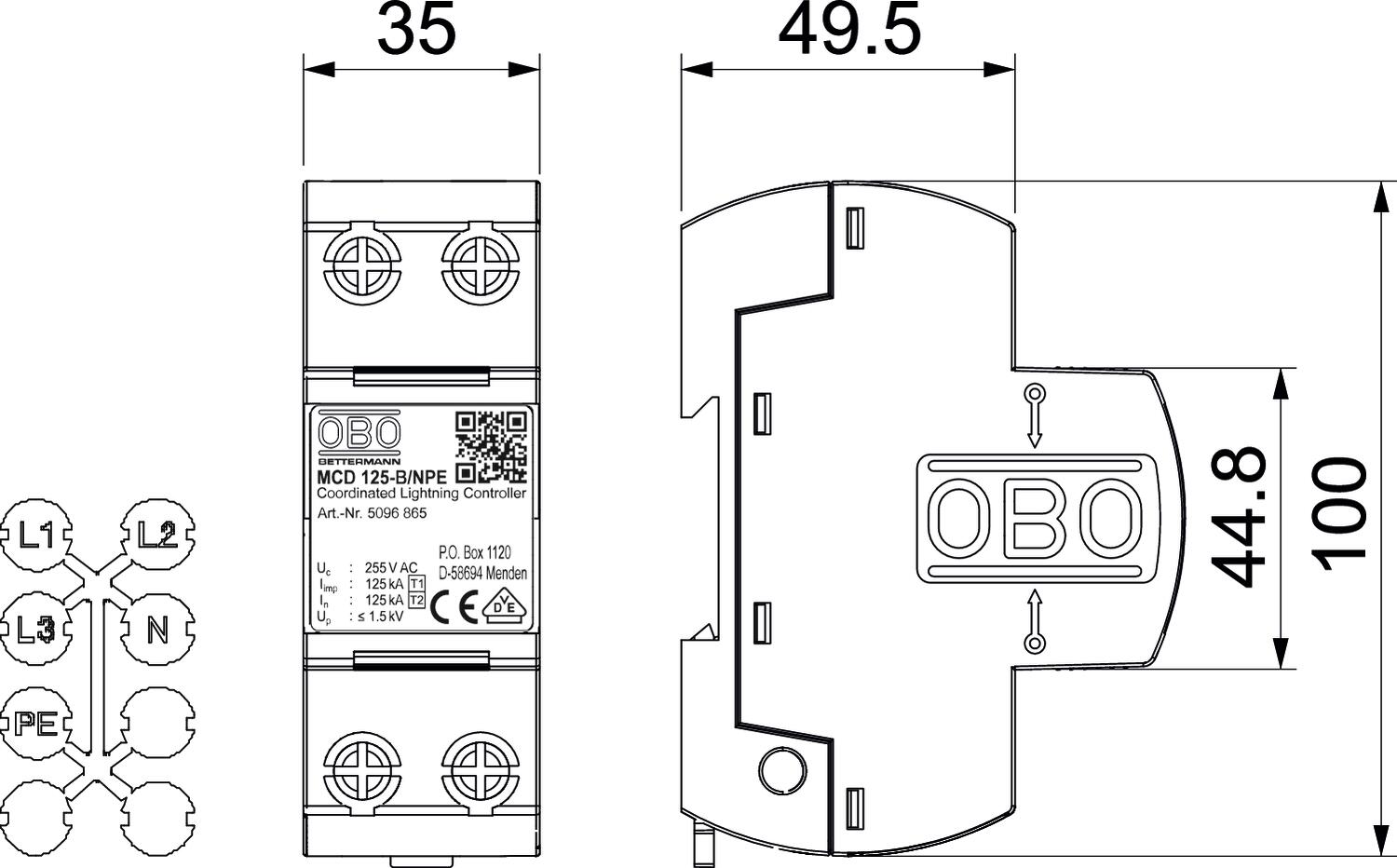

A pólusok kivitele N/PE Hálózattípus egyéb Hálózattípus DC nem Hálózattípus egyéb nem Hálózattípus IT nem Hálózattípus TN igen Hálózattípus TN-C nem Hálózattípus TN-C-S igen Hálózattípus TN-S igen Hálózattípus TT igen hossz 100 mm Jelzés a készüléken nem tartalmaz Kifúvató nem Kivitel 1-pólusú; 255 V Legmagasabb tartós feszültség (N-PE) 255 V Levezetőképesség (8/20 μs) [összes] 125 kA LPZ 0→2 Magasság 69 mm Max. tartós feszültség, AC 255 V Méret 255V Merev vezető keresztmetszete (egy-/többhuzalos) max. 50 mm² Merev vezető keresztmetszete (egy-/többhuzalos) min. 10 mm² MSZ EN 61643-11 szerinti SPD 1+2-es típus Névleges feszültség AC (50 / 60 Hz) 230 V Névleges levezetőképesség (8/20 µs) [N-PE] 125 kA Névleges levezetőképesség (8/20 µs) 125 kA OBO_névleges terhelőáram (be- / kimenő kapocs) 125 A Pólusszám 1 SPD az IEC EN 61643-1 szerint I+II. osztály szélesség 35 mm Szerelési mód Kalapsín 35 mm Távjelzés nem Utánfolyó áram megszakító képesség (eff) [N-PE] 0,1 kA Üzemi hőmérséklet max. 85 °C Üzemi hőmérséklet min. -40 °C Válaszidő <100 ns Védettség IP20 Villámáram (10/350) [összes] 125 kA Villámáram levezetőképesség (10/350 μs) 125 kA Vizsgálati osztály 1.típus igen Vizsgálati osztály 2. típus igen Zulassungen VDE - Minden típus
