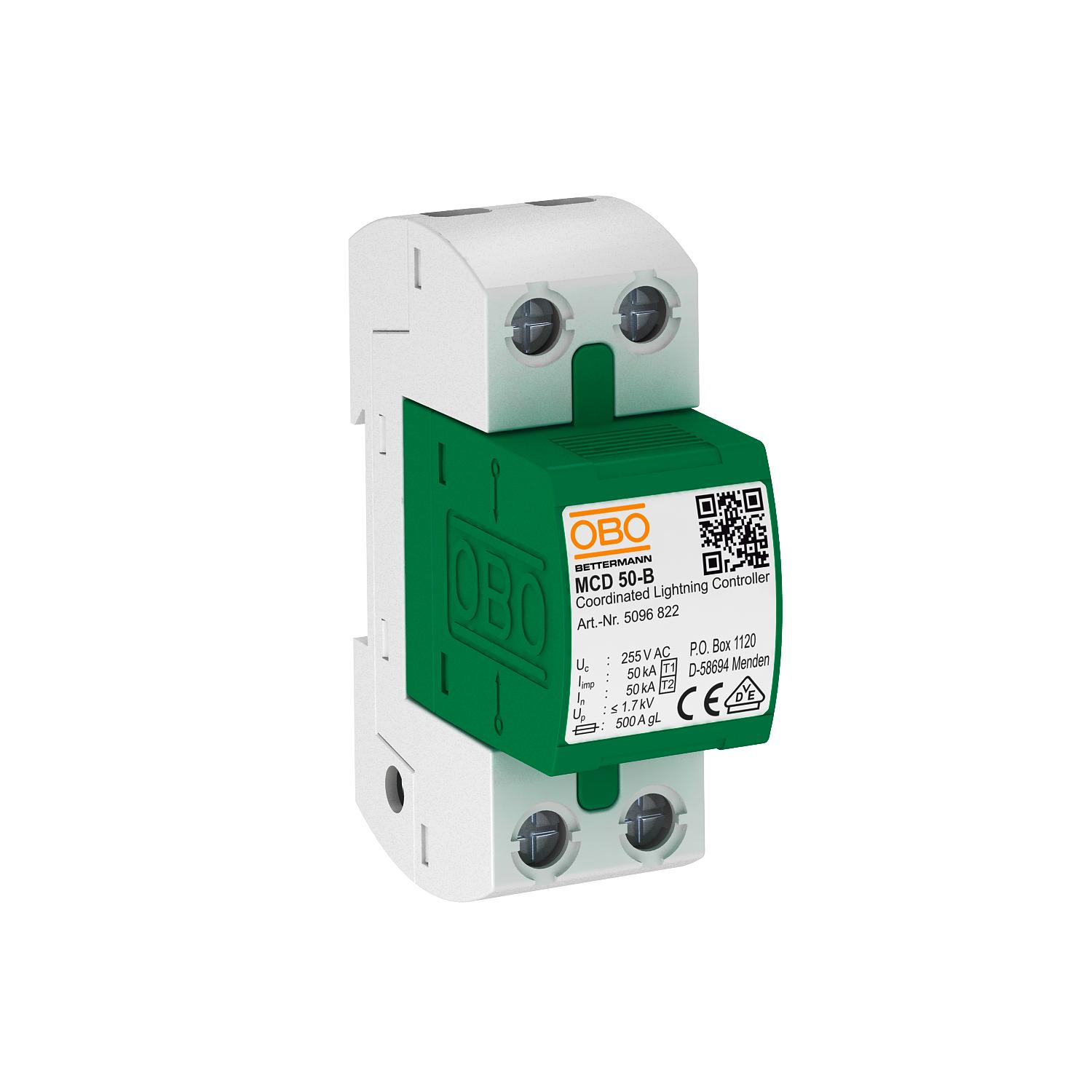

Túlfeszültség-védelmi eszköz, 1-pólusú

Rend. szám 5096849 | EAN-kód 4012195541158

5096849 / MCD 50-B
1
255 V
IP20
Termékleírás
Termékleírás
T1 + T2 típusú SPD, TN- és TT-hálózatokban történő használtra

• Villámvédelmi potenciálkiegyenlítéshez az MSZ EN 62305 szerint
• Villámáram-levezető képesség 50 kA (10/350) pólusonként és 150 kA (10/350) összesen
• Védelmi szint <1,7 kV, lehetővé teszi a készülékvédelmet
• Zárlati utánfolyó áram megszakító képesség 10 kA, levezető-előtétbiztosítás 500 A-ig gL/gG
• Tokozott, ívkifúvás-mentes szikraköz

Alkalmazási terület: ipari rendszerekben, és LPL I-IV fokozatú épületekben.
  • Elektrotechnikai, elektronikai és számítástechnikai szakmai szövetség, Németország
  • 5 év garancia
  • Communautés Européennes, az EK iránymutatásai szerinti megfelelőségi nyilatkozat
  • EurAsian Conformity
  • 1.+ 2. típusú védőkészülék az MSZ EN 61643-11 szerint
  • LPZ 0/2 zónahatár
  • 230/400 V-os rendszer
Műszaki adatok

Műszaki adatok

A pólusok kivitele 1
Hálózattípus TN
Hálózattípus DC nem
Hálózattípus egyéb nem
Hálózattípus IT nem
Hálózattípus TN igen
Hálózattípus TN-C igen
Hálózattípus TN-C-S igen
Hálózattípus TN-S igen
Hálózattípus TT igen

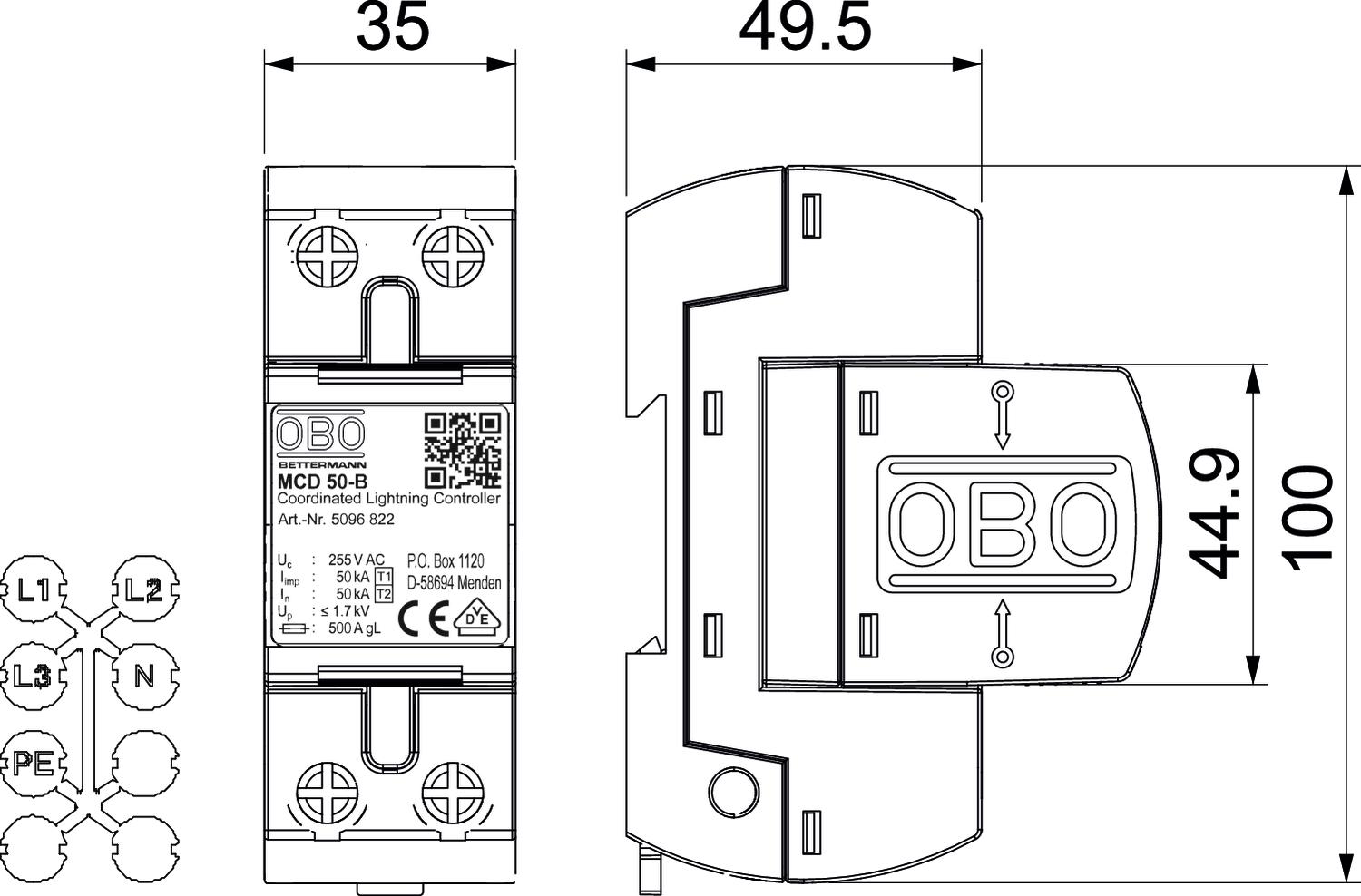

hossz 100 mm
Jelzés a készüléken nem tartalmaz
Kifúvató nem
Kivitel 1-pólusú komplett; 255 V
Levezetőképesség (8/20 μs) [összes] 50 kA
LPZ 0→2
Magasság 69 mm
Max. hálózatoldali túláramvédelem 500
Max. tartós feszültség, AC 255 V
Maximális előtétbiztosítás 500 A
Méret 255V
Merev vezető keresztmetszete (egy-/többhuzalos) max. 50 mm²
Merev vezető keresztmetszete (egy-/többhuzalos) min. 10 mm²
MSZ EN 61643-11 szerinti SPD 1+2-es típus
Névleges feszültség AC (50 / 60 Hz) 230 V
Névleges levezetőképesség (8/20 µs) 50 kA
Névleges levezetőképesség (8/20 µs) [L-N] 50 kA
OBO_névleges terhelőáram (be- / kimenő kapocs) 125 A
Pólusszám 1
SPD az IEC EN 61643-1 szerint I+II. osztály
szélesség 35 mm
Szerelési mód Kalapsín 35 mm
Távjelzés nem
Túlfeszültség-védelmi eszközök vezetéktípusa Erősáramú vezeték AC
Üzemi hőmérséklet max. 85 °C
Üzemi hőmérséklet min. -40 °C
Válaszidő <100 ns
Védelmi feszültségszint [L-N] ≤1,7
Védettség IP20
Villámáram (10/350) [összes] 50 kA
Villámáram levezetőképesség (10/350 μs) 50 kA
Vizsgálati osztály 1.típus igen
Vizsgálati osztály 2. típus igen
Zárlati szilárdság 10 kA
Zárlati szilárdság max. hálózatoldali túláramvédelem esetén 10 kA
Zulassungen VDE
Minden típus

Minden típus

Típus A pólusok kivitele Max. tartós feszültség, AC Védettség Rend. szám Mennyiség Legkisebb eladási egység
MCD 50-B 1 255 V IP20 5096849
1 Darab
