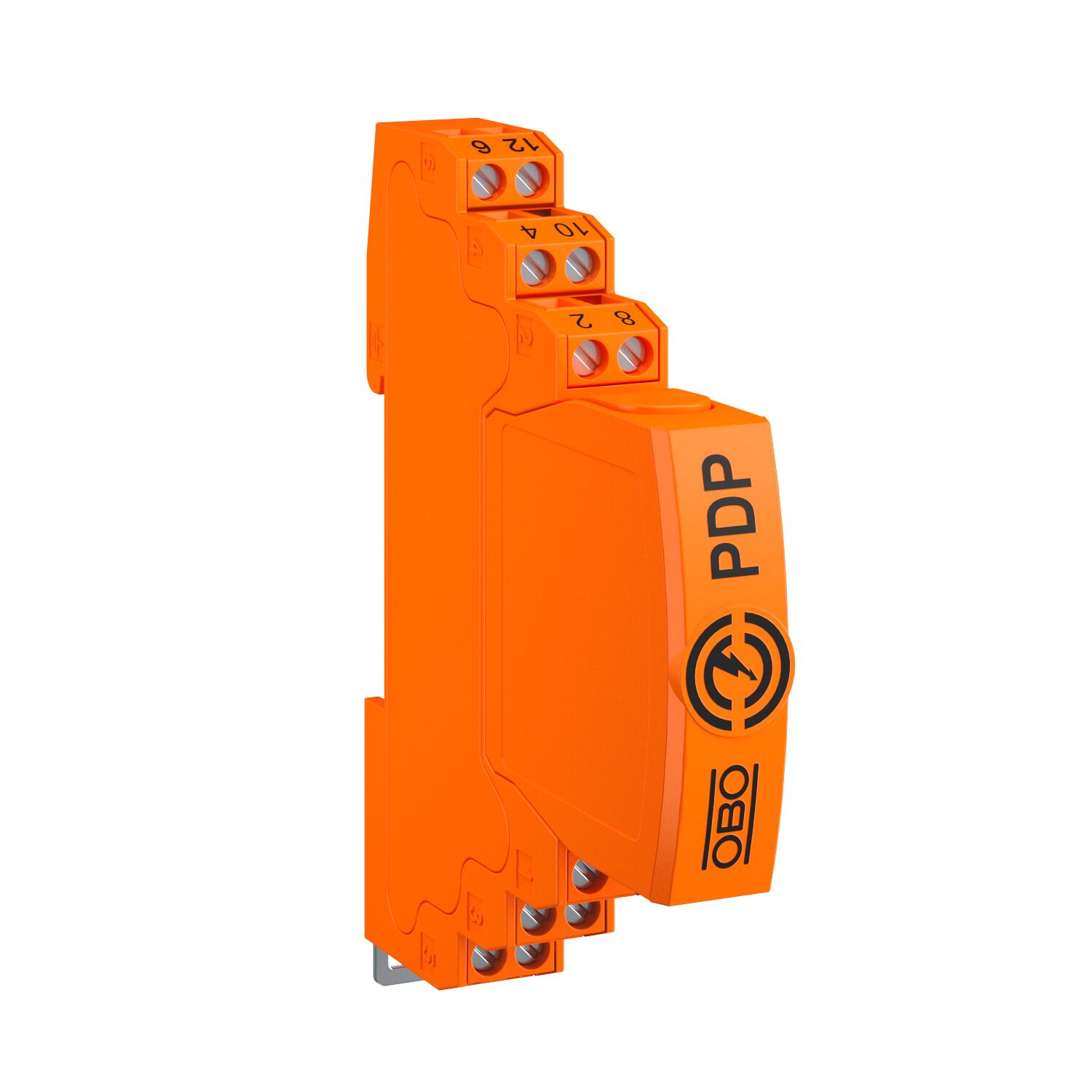

Túlfeszültség-védelem adatátviteli rendszerekhez, cserélhető betéttel, 2-pólusú, közvetett földeléssel, 48 V
Rend. szám 5080315 | EAN-kód 4012196741977
- Termékleírás
-
TermékleírásTúlfeszültség-védelem, cserélhető betéttel, D1+C2, adatátviteli-, mérési-, szabályozási- és vezérléstechnikai rendszerekhez
• Védelem többeres rendszerekhez
• Az árnyékolás közvetett földelése
• Átviteli frekvencia max. 100 MHz
• Földelés a szerelősínen és/vagy csatlakozóvezetéken keresztül
• Szélessége 12,5 mm
• Folyamatos üzembiztonság - a betét eltávolítása nem szakítja meg a jelátvitelt
Alkalmazás: Univerzális túlfeszültség-védelem adatátviteli-, mérési-, szabályozási- és vezérléstechnikai rendszerekhez
-
- Műszaki adatok
-
Műszaki adatok

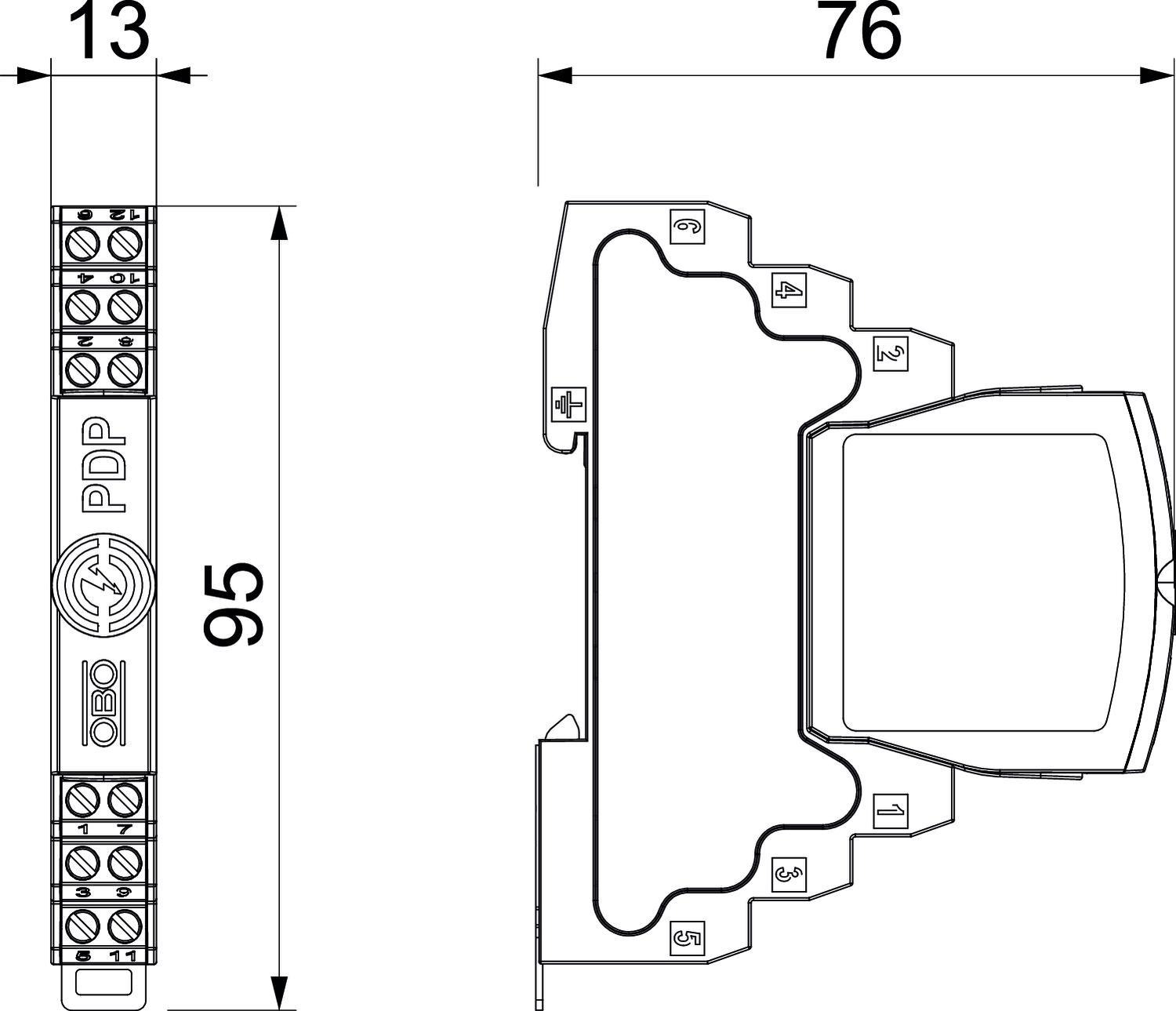

Alkalmazási hőmérséklet-tartomány max. 80 °C Alkalmazási hőmérséklet-tartomány min. -40 °C Árnyékolás közvetett Árnyékolás-csatlakoztatás igen Beiktatási csillapítás (Insertion loss) ≤3 dB Bemenet / kimenet szerelése Csavaros csatlakozókapcsok Csatlakozási keresztmetszet, hajlékony, max. 1,5 mm² Csatlakozási keresztmetszet, hajlékony, min. 0,14 mm² Csatlakozási keresztmetszet, merev, max. 2,5 mm² Csatlakozási keresztmetszet, merev, min. 0,14 mm² Csatlakozási keresztmetszet, többhuzalos, max. 2,5 mm² Csatlakozási keresztmetszet, többhuzalos, min. 0,14 mm² Dugaszolórendszer Kapocs Földelés következőkkel: Csatlakozóvezeték/kalapsín Határfrekvencia 100 MHz hossz 76 mm Hosszellenállás 1.2 ± 5% Jelzés a készüléken nem tartalmaz Kapacitás (ér-ér között) ≤30 pF Kapacitás (ér-föld között) ≤30 pF Kategorie T1+T2 / D1+C2 Kivitel 2-pólusú Legmagasabb tartós feszültség, DC 52 V Levezetőképesség 2,5 kA Lökőfeszültségállóság, ér-ér 10 kV / 5 kA Lökőfeszültségállóság, ér-föld 10 kV / 5 kA LPZ 0→2 Magasság 95 mm Max. tartós feszültség, AC 37 V Méret 48V MSZ EN 61643-11 szerinti SPD 1+2-es típus Nennlaststrom AC 0,425 A Nennlaststrom DC 0,6 A Névleges levezetési lökőáram In C2 szerint (teljes) 20 kA Névleges levezetőképesség (8/20 µs) 10 kA Összes levezetési lökőáram (10/350) 2,5 kA Összes-levezetőképesség (8/20) 20 kA Pólusszám 2 Soros ellenállás erenként 1,2 Ω ± 5% SPD az IEC EN 61643-1 szerint I+II. osztály SPD az MSZ EN 61643-21 szerint T1+T2 / D1+C2 szélesség 13 mm Védelmi feszültségszint árnyékolás - föld (S-PE) 1300 V Védelmi feszültségszint, ér - ér 170 V Védelmi feszültségszint, ér - föld 1600 V Védettség IP20 Vizsgálati szabvány MSZ EN 61643-21 - Minden típus
-
