Termékleírás

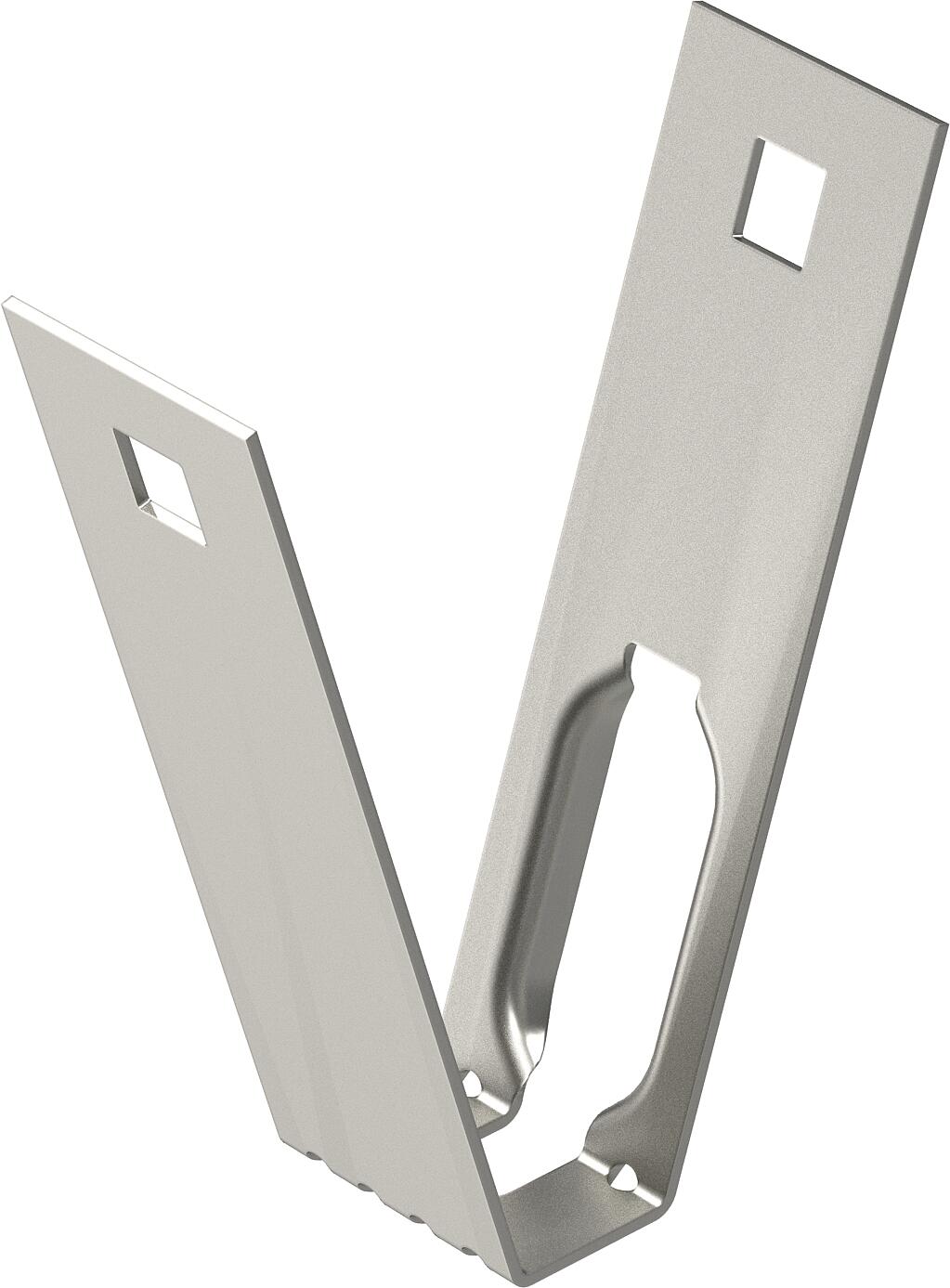

Trapézkengyel kábeltartó-rendszerek standard trapézlemezre történő függesztett szereléséhez.
A betervezett furatok használatakor a trapézkengyel akár kb. 80 mm-es szélességű trapézprofilra is felszerelhető. A rögzítés TPB R típusú reteszelő szárral vagy SKS 10x110 típusú hatlapú csavarral történik.
- Műszaki adatok
-
Műszaki adatok

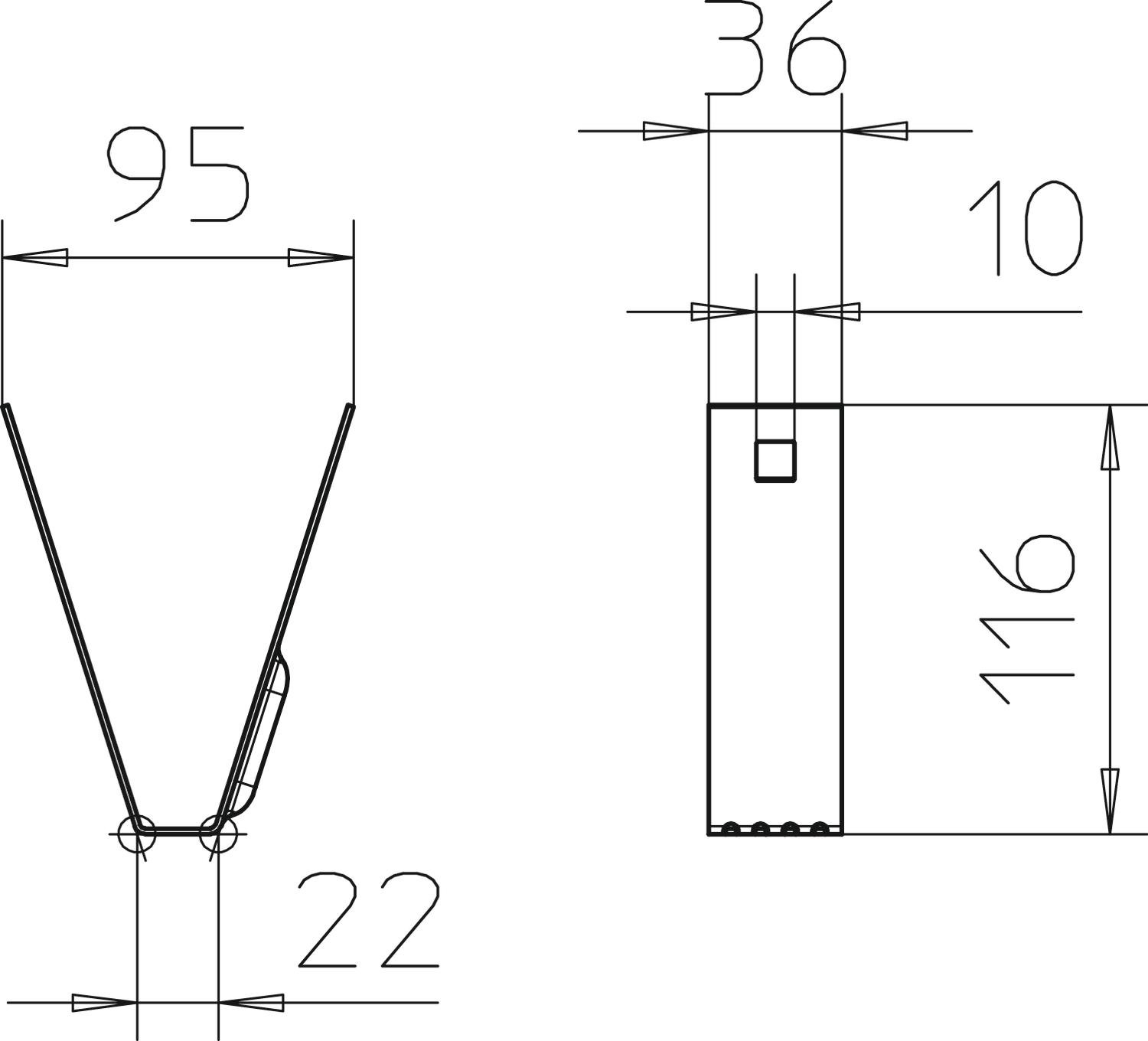

Állítható igen Anyag rozsdamentes acél, 1.4301 Anyagvastagság 1,5 mm Csuklósan mozgó nem F kN-ban 0,8 kN Felület felületkezelés nélkül, utókezelt hossz 36 mm Magasság 116 mm Méret 100x116 Metrikus menetes szárhoz megfelelő 10 Rozsdamentes acél, maratott igen szélesség 100 mm Tűzálló kábelrendszerek – nem - Minden típus
- Letöltések
-
Útmutató KTS Kabeltragsysteme , 1.61MB , pdfKatalógus Kabeltragsysteme , 45.23MB , pdfMegfelelőségi nyilatkozat TPB 100 A2 / 6357516 , 0.10MB , pdfREACH Megfelelőségi nyilatkozat TPB 100 A2 / 6357516 , 0.12MB , pdfRoHS Megfelelőségi nyilatkozat TPB 100 A2 / 6357516 , 0.12MB , pdfSzerelési útmutató Szerelési útmutató, univerzális rendszerek , 0.03MB , pdfSzerelési útmutató Szerelési útmutató U-oszloprendszerek , 0.04MB , pdfSzerelési útmutató General information on the mounting , 2.61MB , pdf
