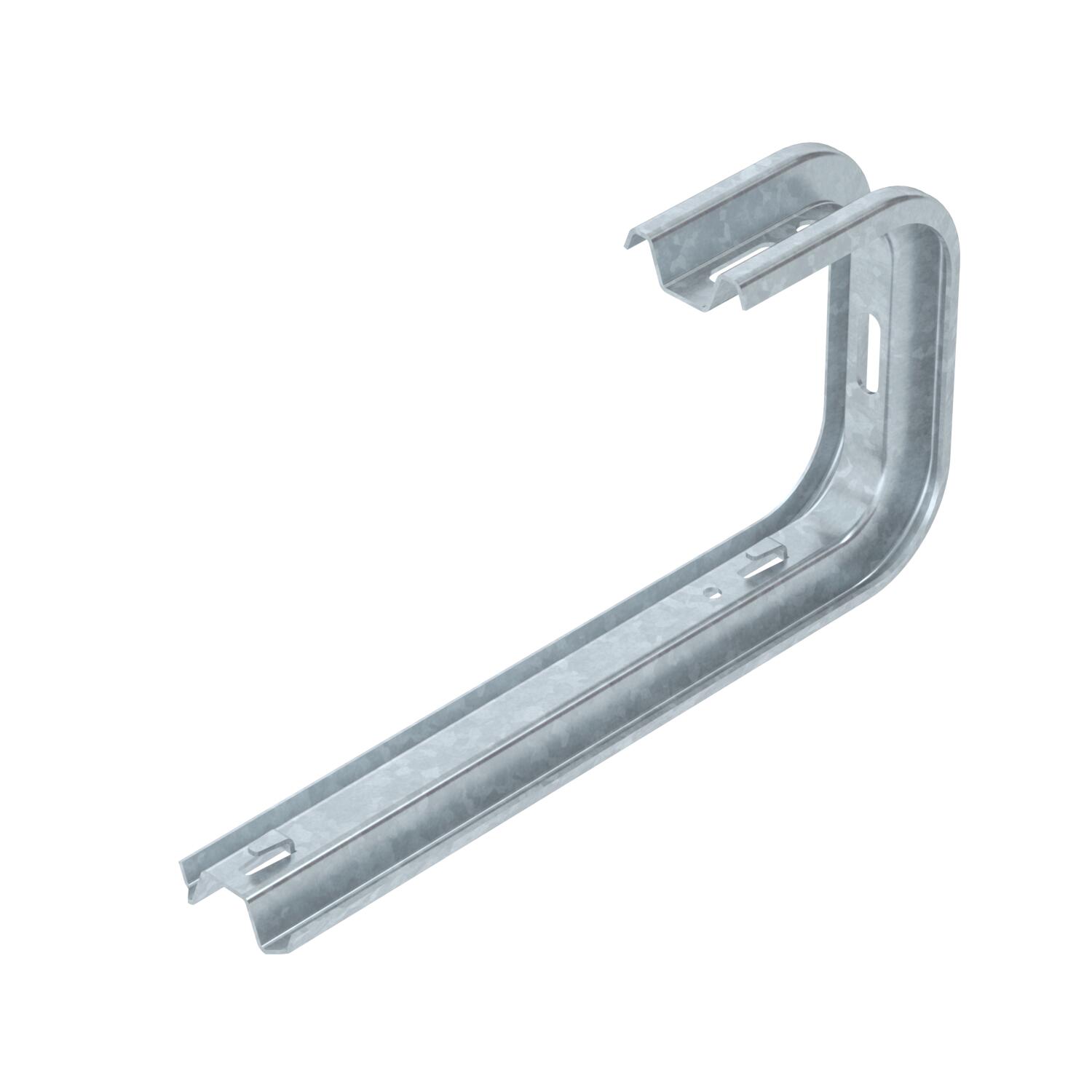

TP fali és födémkengyel, FT
Rend. szám 6365985 | EAN-kód 4012195076926
- Termékleírás
-
TermékleírásSzorítókapcsokkal ellátott TP fali és födémkengyel rácsos kábeltálcák csavar nélküli rögzítéséhez.
-
- Műszaki adatok
-
Műszaki adatok

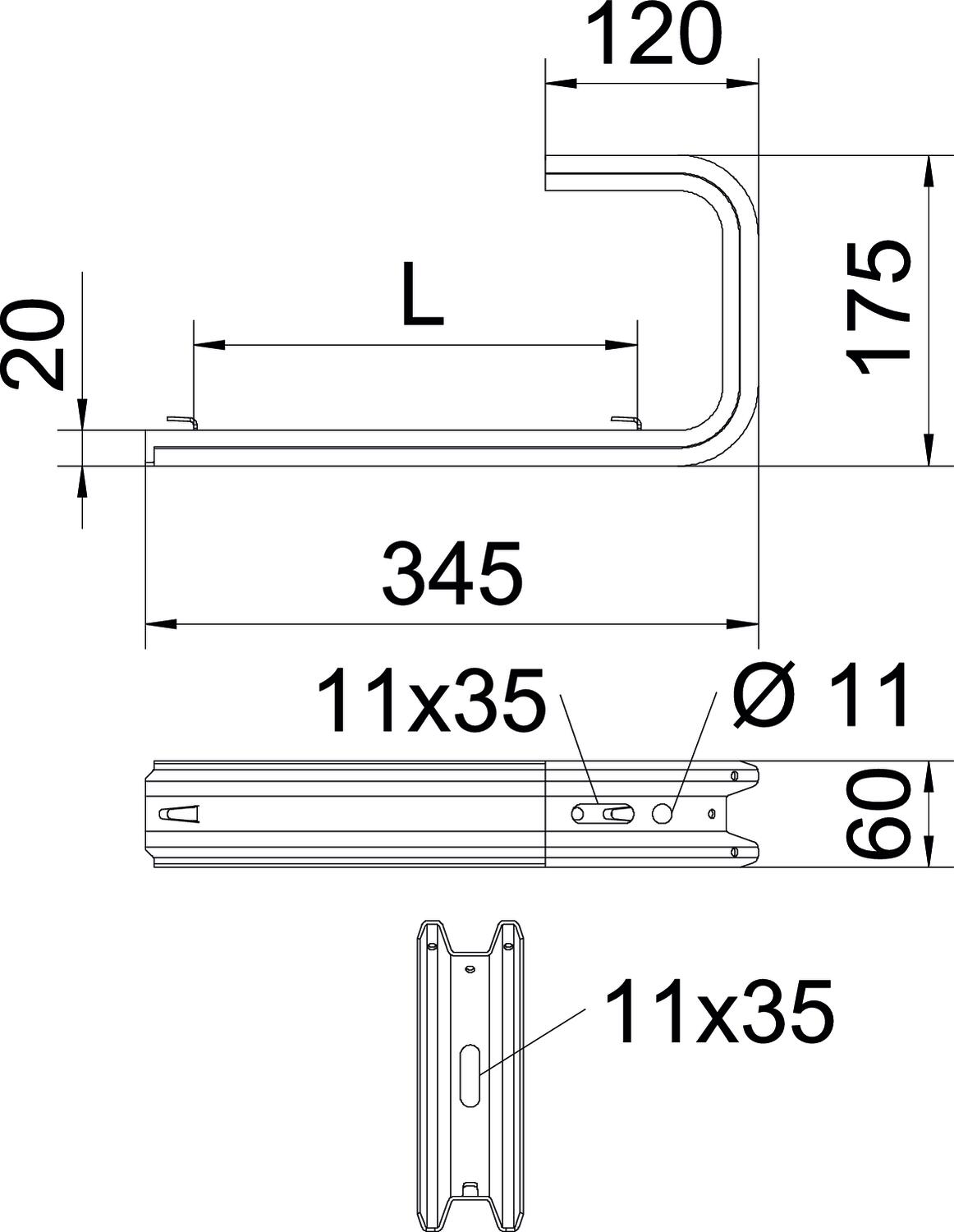

...max. szélességhez 300 mm ...min. szélességhez 300 Alkalmazható kábellétrához nem Alkalmazható kábeltálcához nem Alkalmazható rácsos kábeltálcához igen Anyag acél B méret 345 mm F kN-ban, fal 0,55 kN F kN-ban, mennyezet 0,5 kN Felület merítetten tűzihorganyzott hossz 175 mm Kivitel Függesztőkengyel (C-kengyel) L méret 250 mm Magasság 60 mm Méret B345mm szélesség 345 mm Szín cink Tűzálló kábelrendszerek – nem Műszaki adatok
TPDG födémkengyel terhelési diagramja
-
A konzolcsúcs behajlása az adott konzolterhelésnél
-
Megengedett konzolterhelés kN-ban. A kábeltálca / kábellétra a szerelő súlyával NEM terhelhető!
-
Terhelési görbe mm-ben magadott konzolhosszakkal
-
