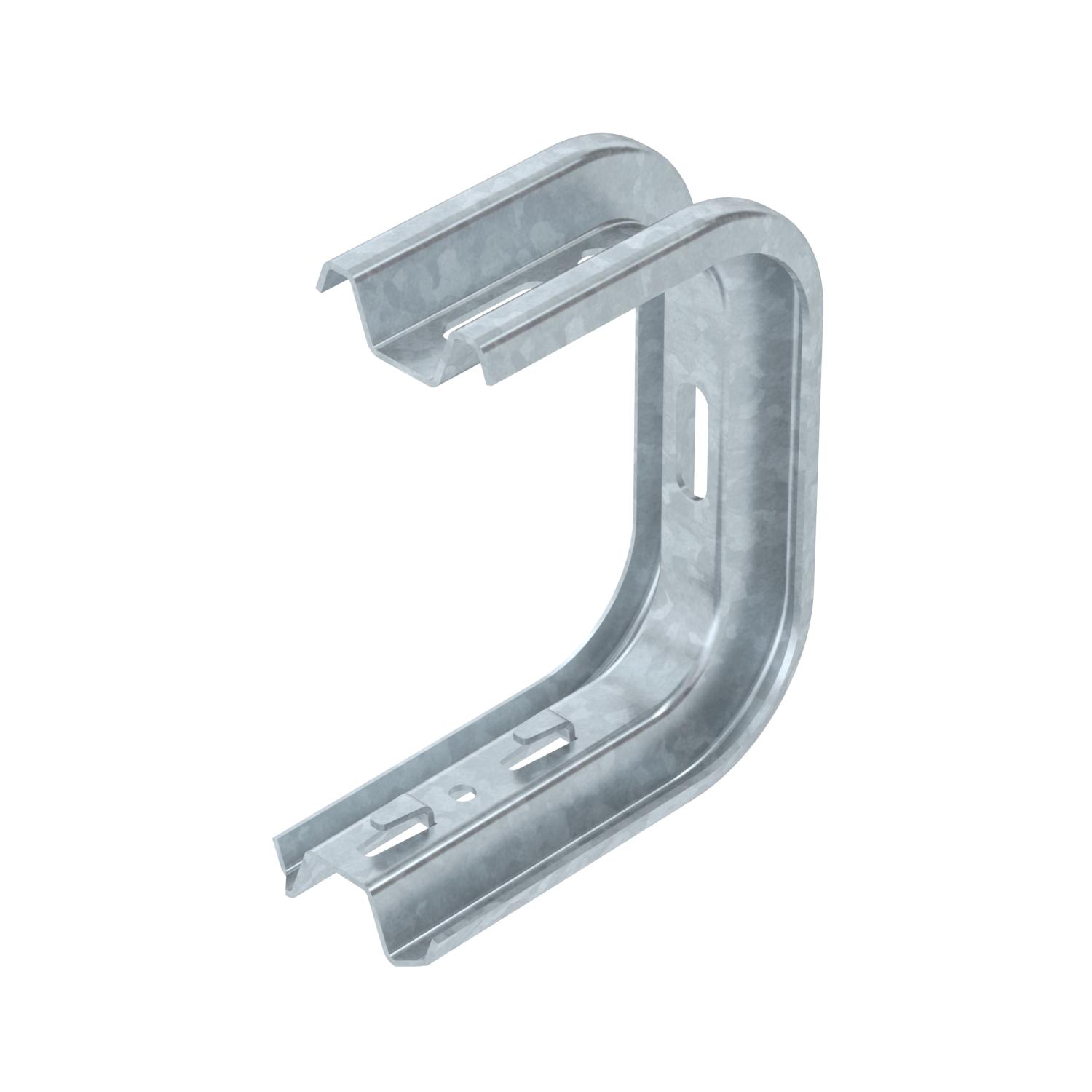

TP fali és födémkengyel, FT
Rend. szám 6365977 | EAN-kód 4012195076902
- Termékleírás
-
TermékleírásSzorítókapcsokkal ellátott TP fali és födémkengyel rácsos kábeltálcák csavar nélküli rögzítéséhez.
-
- Műszaki adatok
-
Műszaki adatok

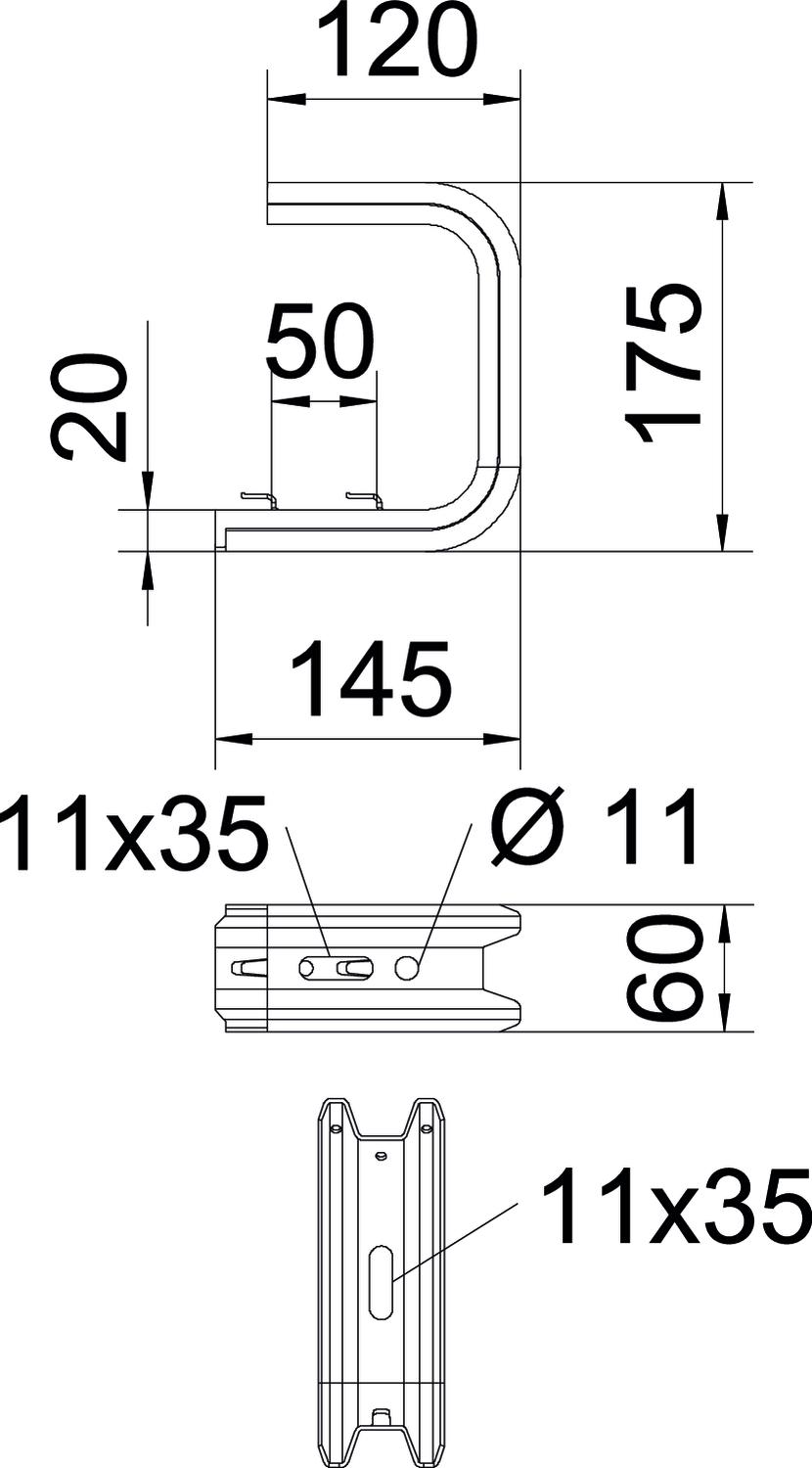

...max. szélességhez 100 mm ...min. szélességhez 100 Alkalmazható kábellétrához nem Alkalmazható kábeltálcához nem Alkalmazható rácsos kábeltálcához igen Anyag acél B méret 145 mm F kN-ban, fal 1,4 kN F kN-ban, mennyezet 1,3 kN Felület merítetten tűzihorganyzott hossz 175 mm Kivitel Függesztőkengyel (C-kengyel) L méret 50 mm Magasság 60 mm Méret B145mm szélesség 145 mm Szín cink Tűzálló kábelrendszerek – nem Műszaki adatok
TPDG födémkengyel terhelési diagramja
-
A konzolcsúcs behajlása az adott konzolterhelésnél
-
Megengedett konzolterhelés kN-ban. A kábeltálca / kábellétra a szerelő súlyával NEM terhelhető!
-
Terhelési görbe mm-ben magadott konzolhosszakkal
-
- Minden típus
-
Minden típus
