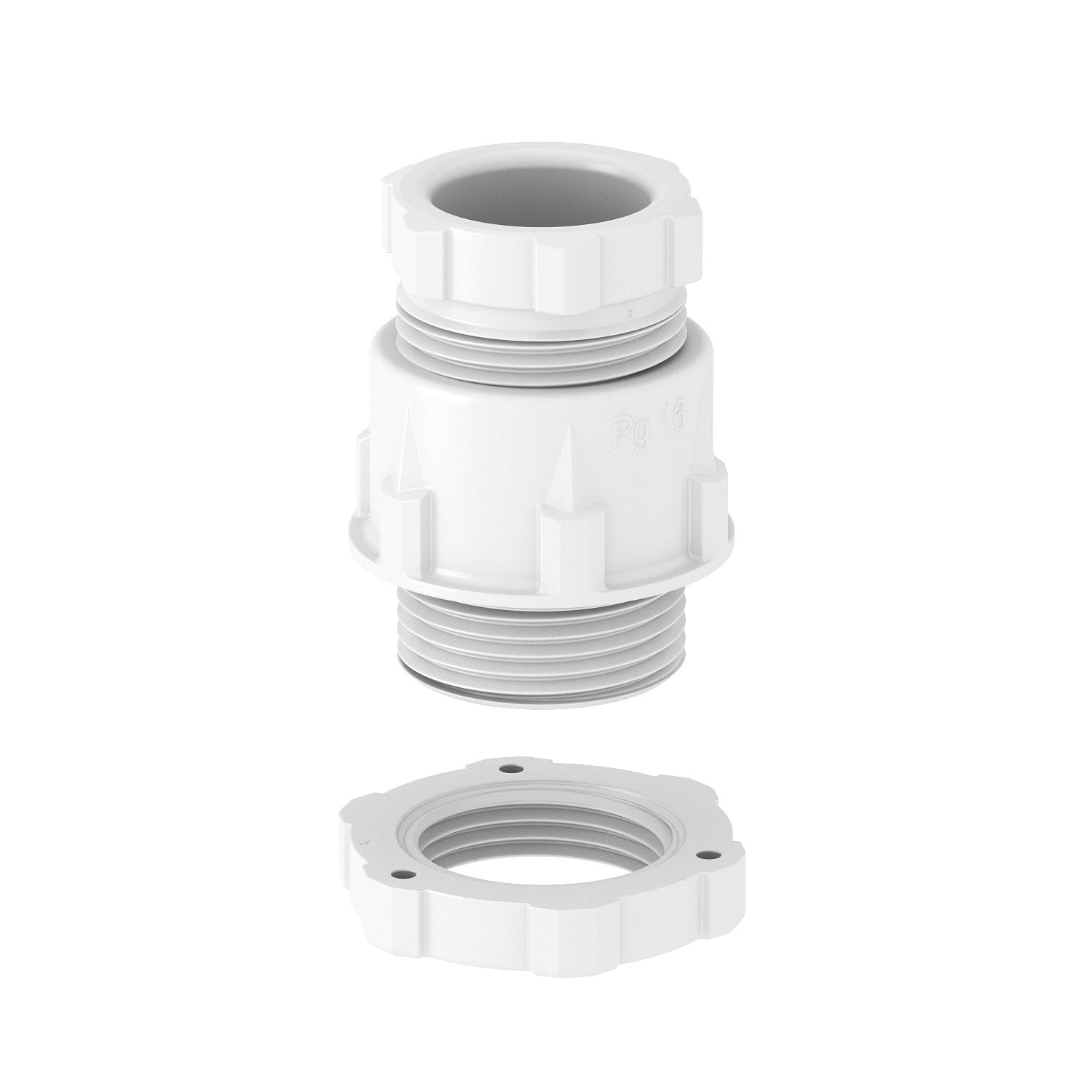

Tömszelence, kónuszos, PG menet, világosszürke
Rend. szám 2038430 | EAN-kód 4012196688722
- Termékleírás
-
TermékleírásTömszelence standard kivitelben, a DIN 46320 szabvány szerinti "A" forma, NR/SBR tömítőgyűrűvel, Pg csatlakozómenet a DIN 40430 szabvány szerint
Védelem:
csatlakozómenet-tömítőgyűrűvel IP 65, csatlakozómenet-tömítőgyűrű nélkül IP 54.
Figyelem: A polisztirol tömszelence túlhúzás esetén - az anyagban ébredő feszültségek miatt - megrepedhet!
Ütésálló
-
- Műszaki adatok
-
Műszaki adatok

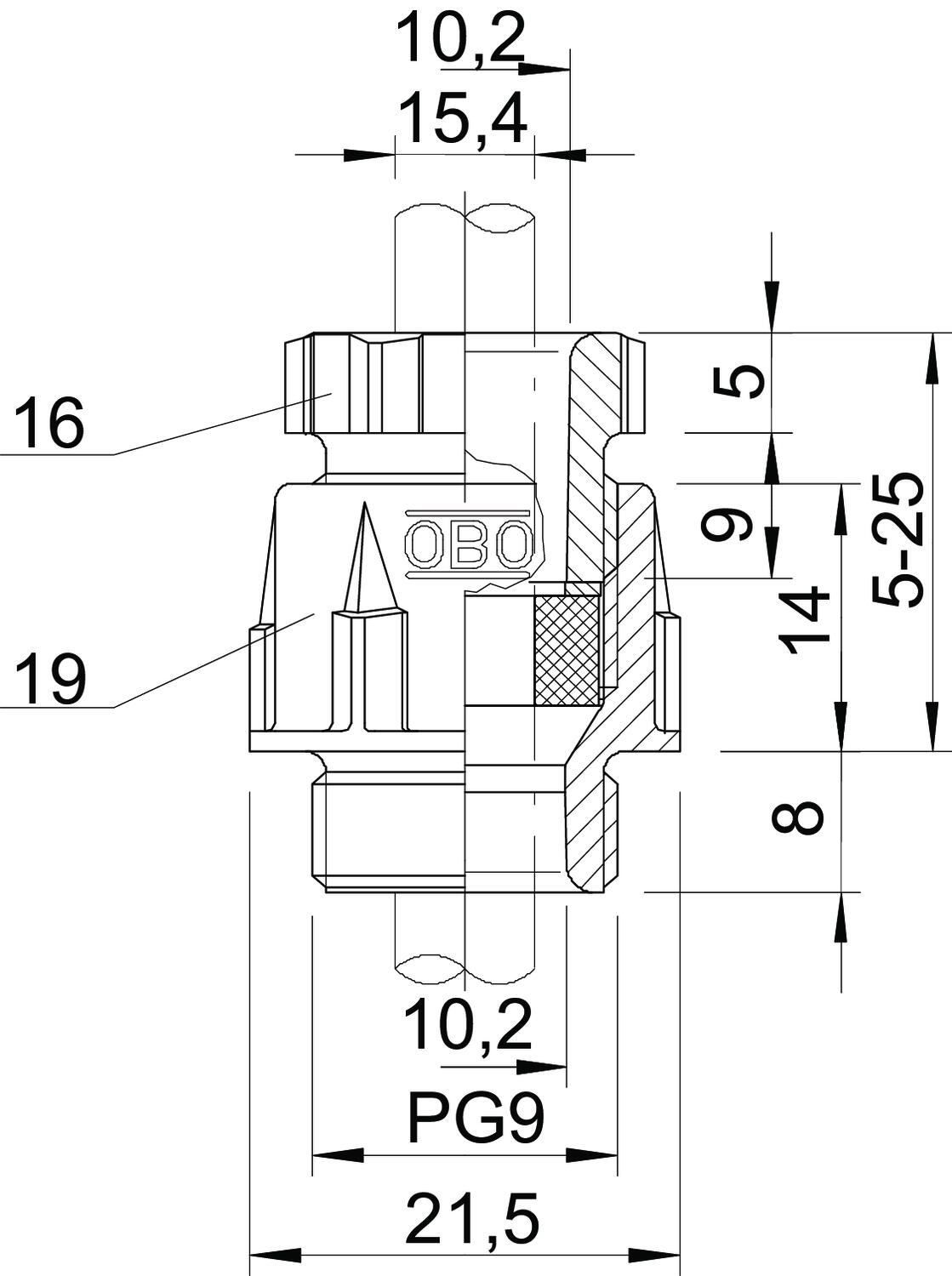

A tömítés fajtája Tömítőgyűrű Alkalmazási hőmérséklet-tartomány max. 65 °C Alkalmazási hőmérséklet-tartomány min. -20 °C Anyag Polisztirol Csavarmenet típusa PG D tömítési tartomány max. 7 mm D tömítési tartomány min. 4,5 mm D2 méret 21,5 mm D3 méret 10,2 mm Dimension D4 10,2 mm E1 méret (mm) 21,5 mm E2 méret 10,2 mm E3 méret 24 mm Ellenanyával nem Hajlítás elleni védelem nem Halogénmentes igen Húzás-tehermentesítési lehetőség nem Kivitel egyenes Kulcsnyílás 1 19 mm Kulcsnyílás 2 16 mm Kulcsnyílás 3 22 mm L max. 25 mm L min. 5 mm L1 méret 8 mm L2 méret 14 mm L3 méret 5 mm L4 méret 9 mm Menet Pg 9 Menet névleges mérete 9 Méret PG9 Porrobbanásveszélyes zónákhoz nélkül Robbanásveszélyes alkalmazásokhoz nem robbanásveszélyes zónához nélkül Robbanásveszélyes zónához nélkül Szín világosszürke; RAL 7035 Teilbare Verschraubung nem Tömítőbetét, több kábelhez nem Ütésálló nem Üvegszállal erősített nem Védettség IP65 - Minden típus
- Letöltések
-
EU megfelelőségi nyilatkozat 106+PG09 MG LGR / 2038430 , 0.13MB , pdf
