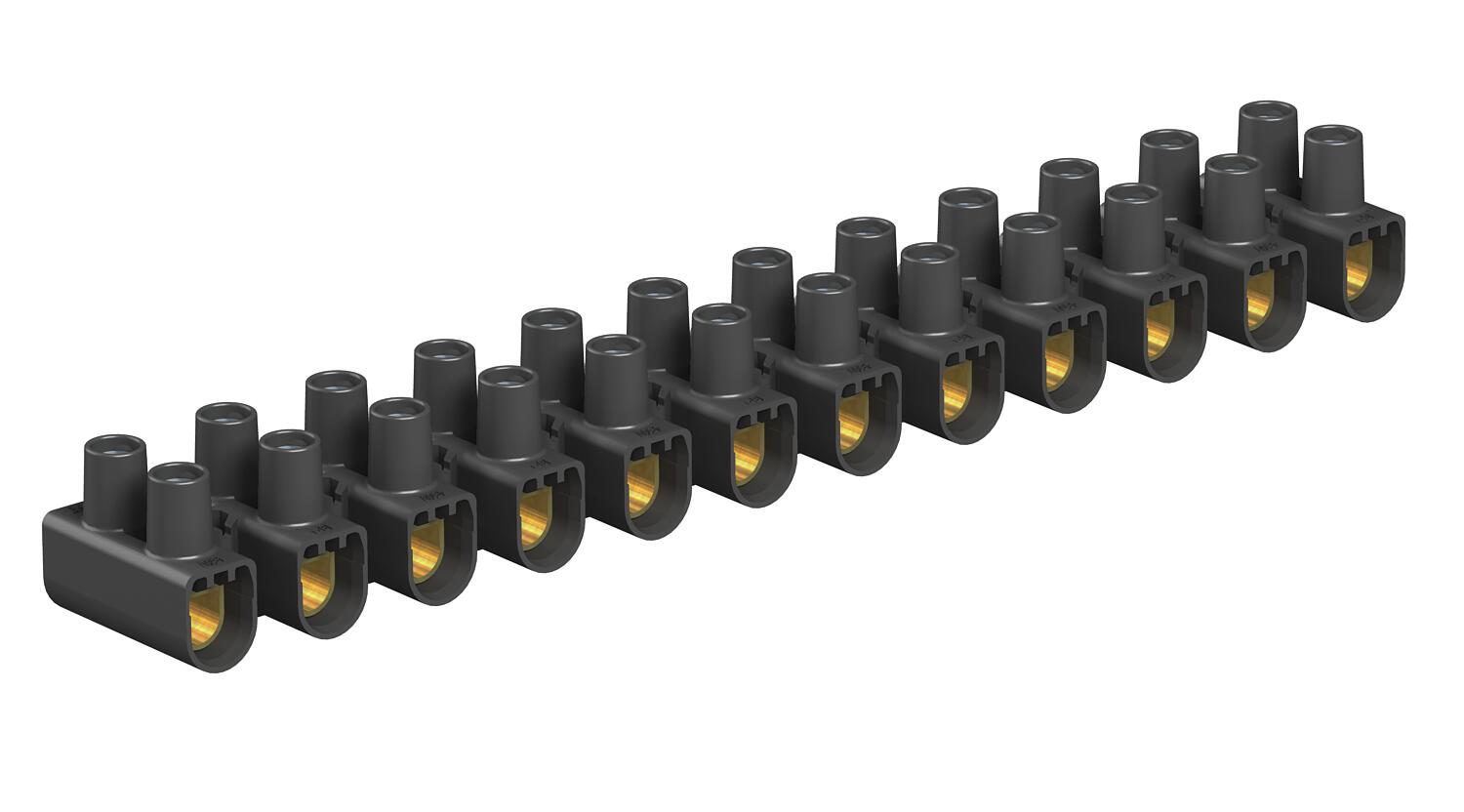

Többtagú (csillár) sorkapcsok 16 mm², polipropilén
Rend. szám 2056569 | EAN-kód 4012195879435
- Termékleírás
-
TermékleírásEN 60998 szerint bevizsgálva.
Acélkapcsok, galvanikusan horganyzott acélcsavarok, 12-pólusú, egyedi kapcsokra szétválasztható tagok.
Elveszíthetetlen csavarok.
Megengedett legnagyobb környezeti hőmérséklet EN 60998 szerint: -5 - +80 °C.
Névleges keresztmetszet 16 - mm²
Névleges feszültség 450 V
Névleges áram 76 A
Max. csatlakoztatható keresztmetszet oldalanként: 16 mm² tömör vagy 10 mm² sodrott, ill. 6 mm² hajlékony vezető.
-
- Műszaki adatok
-
Műszaki adatok

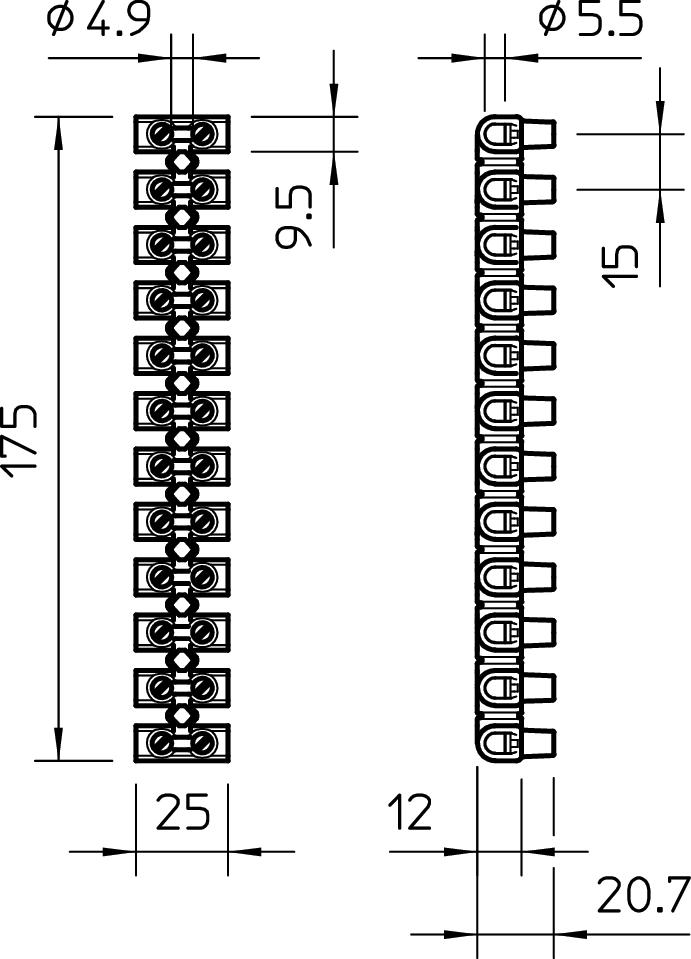

2. elektromos csatlakozás kivitelezése csavaros csatlakozású Alkalmazási hőmérséklet-tartomány max. 80 °C Alkalmazási hőmérséklet-tartomány min. -5 °C Alkalmazható hajlékony vezetékekhez igen Alkalmazható sodrott vezetékekhez igen Alkalmazható tömör vezetőhöz igen Anyag Polipropilén Csatlakozási hely oldalt Csatlakoztatható vezeték-keresztmetszet, finomhuzalos, érvéghüvellyel max. 16 mm² Csatlakoztatható vezeték-keresztmetszet, finomhuzalos, érvéghüvellyel min. 4 mm² Csatlakoztatható vezeték-keresztmetszet, finomhuzalos, érvéghüvely nélkül max. 6 mm² Csatlakoztatható vezeték-keresztmetszet, finomhuzalos, érvéghüvely nélkül min. 4 mm² Elektromos csatlakozás kivitelezése 1 csavaros csatlakozású Furattávolság, központos 15 mm hossz 175 mm Kapocshelyek száma pólusonként 2 Kapocshelyek száma pólusonként 12 Keresztmetszet Max. csatlakoztatható keresztmetszet oldalanként: 16 mm² tömör vagy 10 mm² sodrott, ill. 6 mm² hajlékony vezető mm² Környezeti hőmérséklet 80 °C Magasság 20,7 mm Méret 16,0mm² Névleges áramerősség 76 A Névleges feszültség 450 V Névleges keresztmetszet min. 16 mm² Pólusszám 12 Robbanásbiztos kivitel nem szélesség 25 mm Szín fekete Többhuzalos csatlakoztatható vezető max. keresztmetszete 10 mm² Többhuzalos csatlakoztatható vezető min. keresztmetszete 4 mm² Transparent nem Zárólemez szükséges nem - Minden típus
