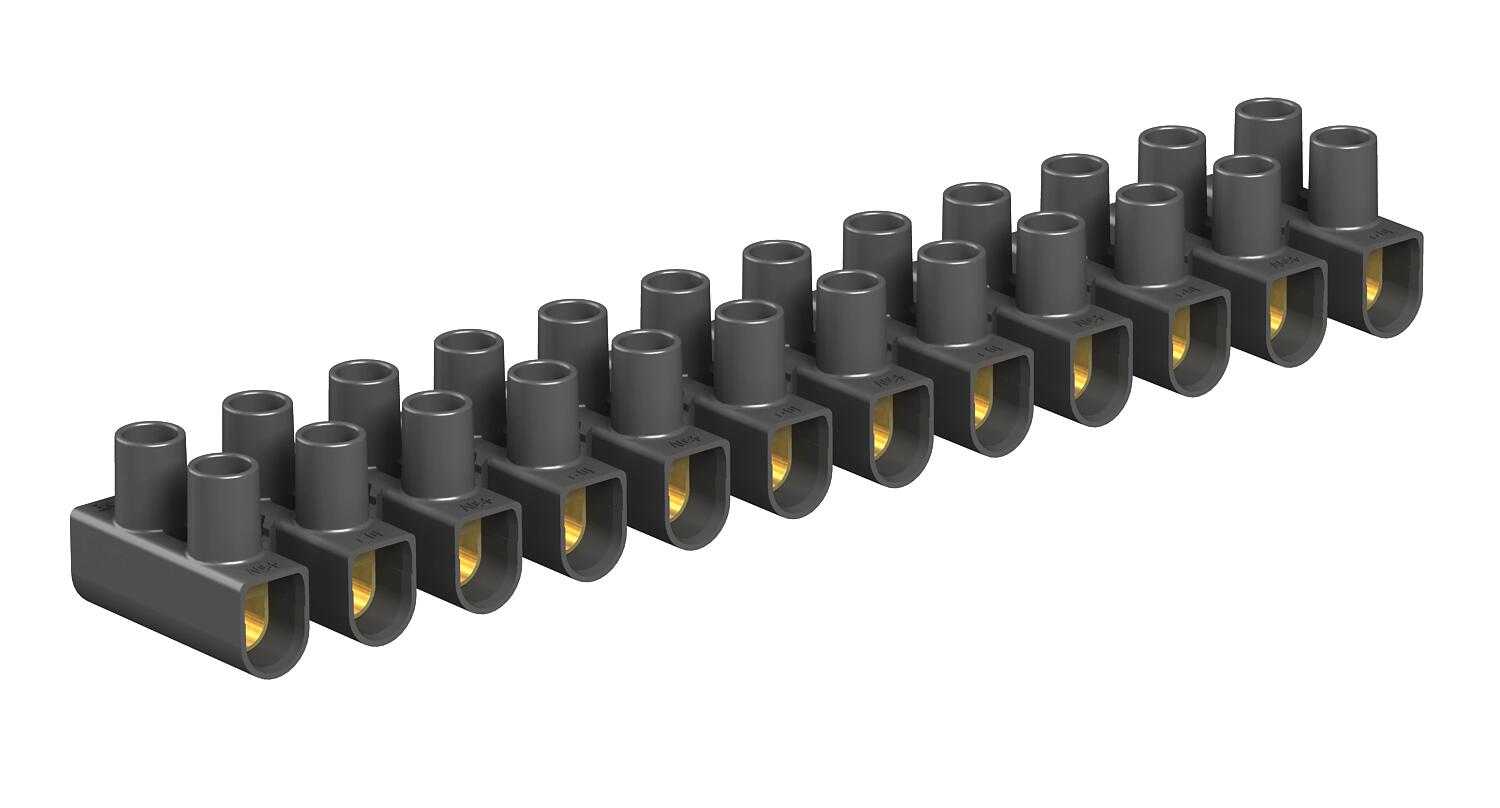

Többtagú (csillár) sorkapcsok 10 mm², polipropilén
Rend. szám 2056380 | EAN-kód 4012195879374
- Termékleírás
-
TermékleírásEN 60998 szerint bevizsgálva.
Acélkapcsok, galvanikusan horganyzott acélcsavarok, 12-pólusú, egyedi kapcsokra szétválasztható tagok.
Elveszíthetetlen csavarok.
Megengedett legnagyobb környezeti hőmérséklet EN 60998 szerint: -5 - +80 °C.
Névleges keresztmetszet 10 - mm²
Névleges feszültség 450 V
Névleges áram 57 A
Max. csatlakoztatható keresztmetszet oldalanként: 10 mm² merev vagy 6 mm² sodrott/hajlékony vezető.
-
- Műszaki adatok
-
Műszaki adatok

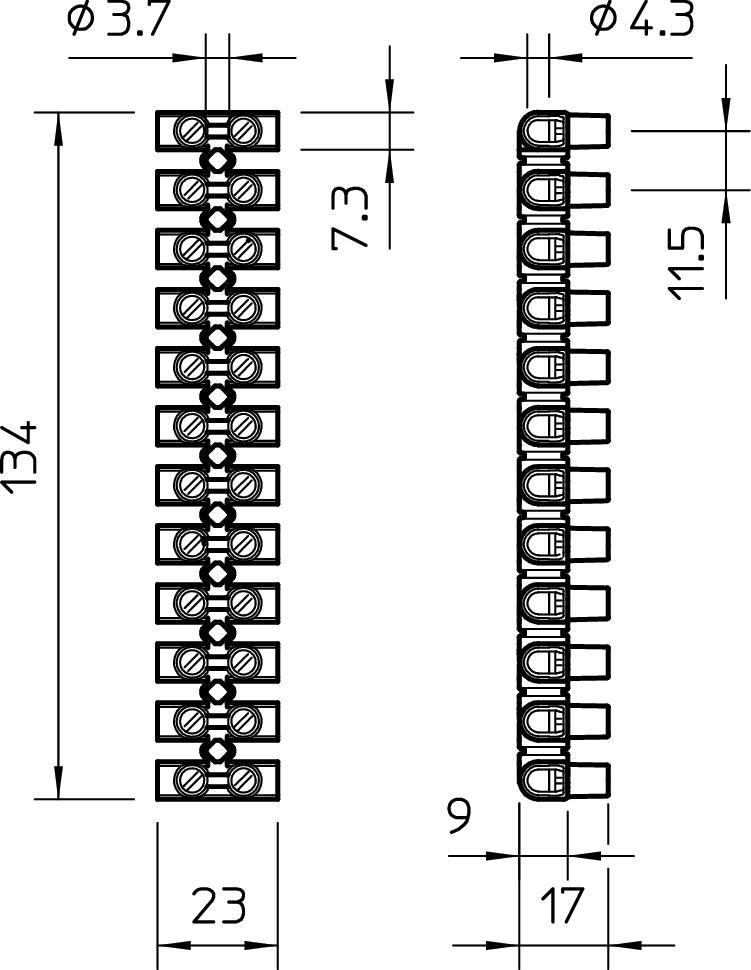

2. elektromos csatlakozás kivitelezése csavaros csatlakozású Alkalmazási hőmérséklet-tartomány max. 80 °C Alkalmazási hőmérséklet-tartomány min. -5 °C Alkalmazható hajlékony vezetékekhez igen Alkalmazható sodrott vezetékekhez igen Alkalmazható tömör vezetőhöz igen Anyag Polipropilén Csatlakozási hely oldalt Csatlakoztatható vezeték-keresztmetszet, finomhuzalos, érvéghüvely nélkül max. 6 mm² Csatlakoztatható vezeték-keresztmetszet, finomhuzalos, érvéghüvely nélkül min. 2,5 mm² Egyhuzalos csatlakoztatható vezető min. keresztmetszete 2,5 mm² Elektromos csatlakozás kivitelezése 1 csavaros csatlakozású Furattávolság, központos 11,5 mm hossz 134 mm Kapocshelyek száma pólusonként 2 Kapocshelyek száma pólusonként 12 Keresztmetszet Max. csatlakoztatható keresztmetszet oldalanként: 10 mm² merev vagy 6 mm² sodrott/hajlékony vezető mm² Környezeti hőmérséklet 80 °C Magasság 17 mm max. csatlakoztatható vezetékkeresztmetszet, egyhuzalos 10 mm² Méret 10,0mm² Névleges áramerősség 57 A Névleges feszültség 450 V Névleges keresztmetszet min. 10 mm² Pólusszám 12 Robbanásbiztos kivitel nem szélesség 23 mm Szín fekete Többhuzalos csatlakoztatható vezető max. keresztmetszete 6 mm² Többhuzalos csatlakoztatható vezető min. keresztmetszete 2,5 mm² Transparent nem Zárólemez szükséges nem - Minden típus
