Teljes körű megoldás GES9 szerelvénybeépítő egységhez
Rend. szám 7427420 | EAN-kód 4012195916901
- Termékleírás
-

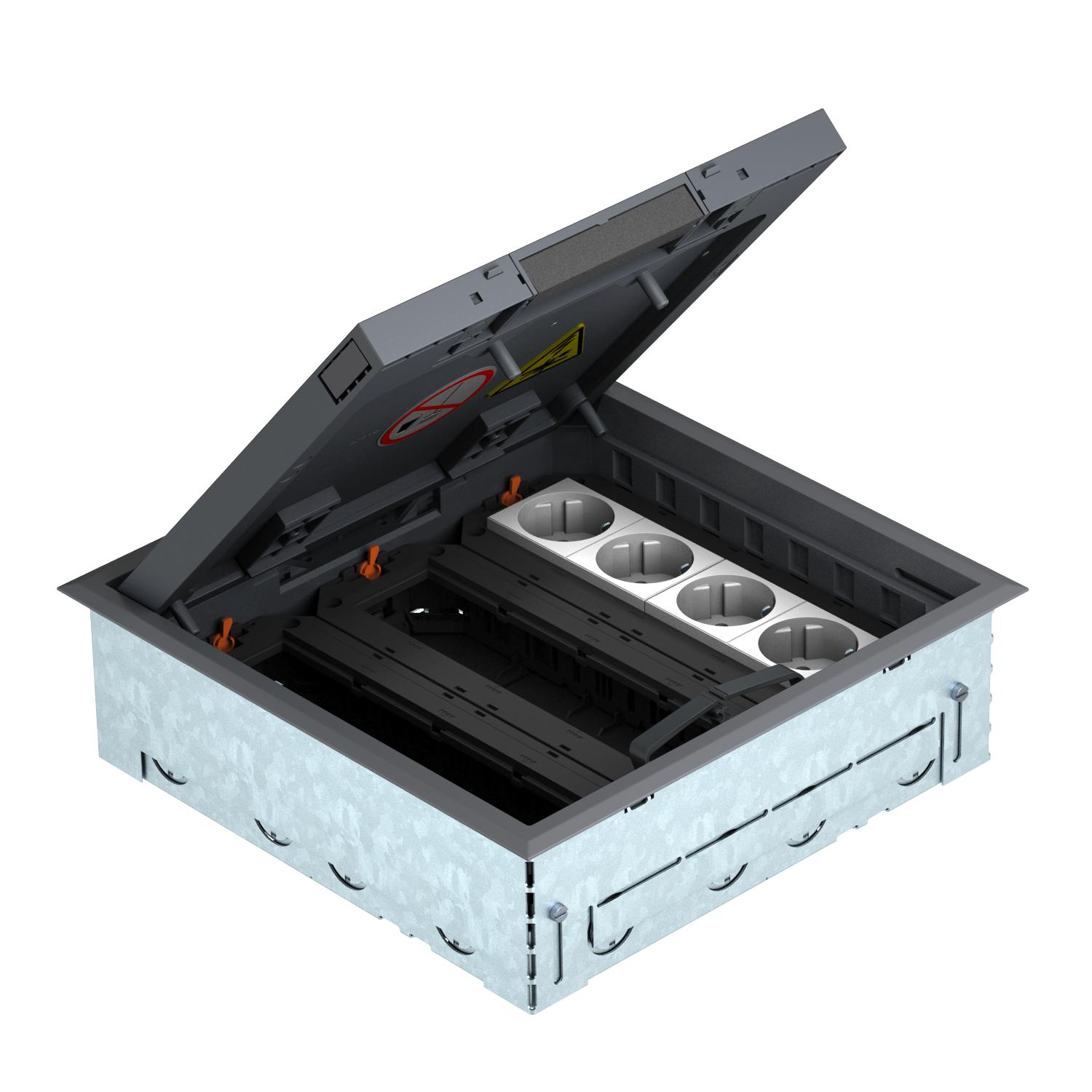

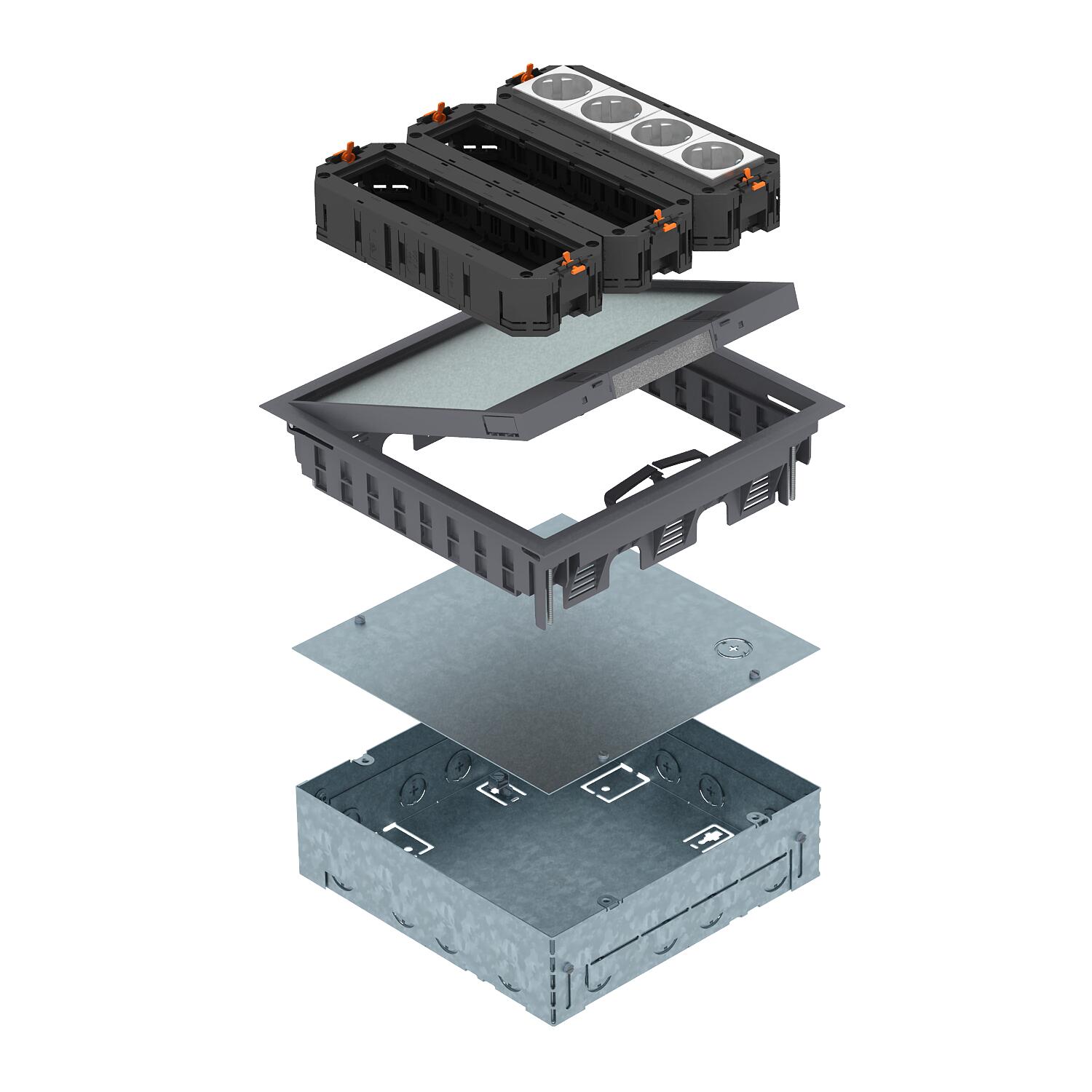

TermékleírásNégyzetes beépítő egység, 12 db Modul 45 eszközhöz, száraz ápolású üreges padlókhoz és esztrich padlókhoz, beltéren. Beépíthető házból, GES9-2 szerelvénybeépítő egységből, három UT univerzális tartóból és két kettes 33°-os földelt csatlakozóaljzatból áll, fehér színben. A beépíthető ház oldalán előre kikönnyített bevezető nyílások helyezkednek el, M25 védőcsövekhez, esztrichhez állítható. Szállításkor a beépíthető házat vakfedéllel zárták. A szerelvénybeépítő egység az esztrich munkálatok után a kapott szerelési nyílásba illeszthető. A csapófedélben 3, 5, 8 vagy 10 mm mélységű hely található a padlóburkolatnak
Beépítési mélység legalább 73 mm, szintezési tartomány + 30 mm.
-
- Műszaki adatok
-
Műszaki adatok

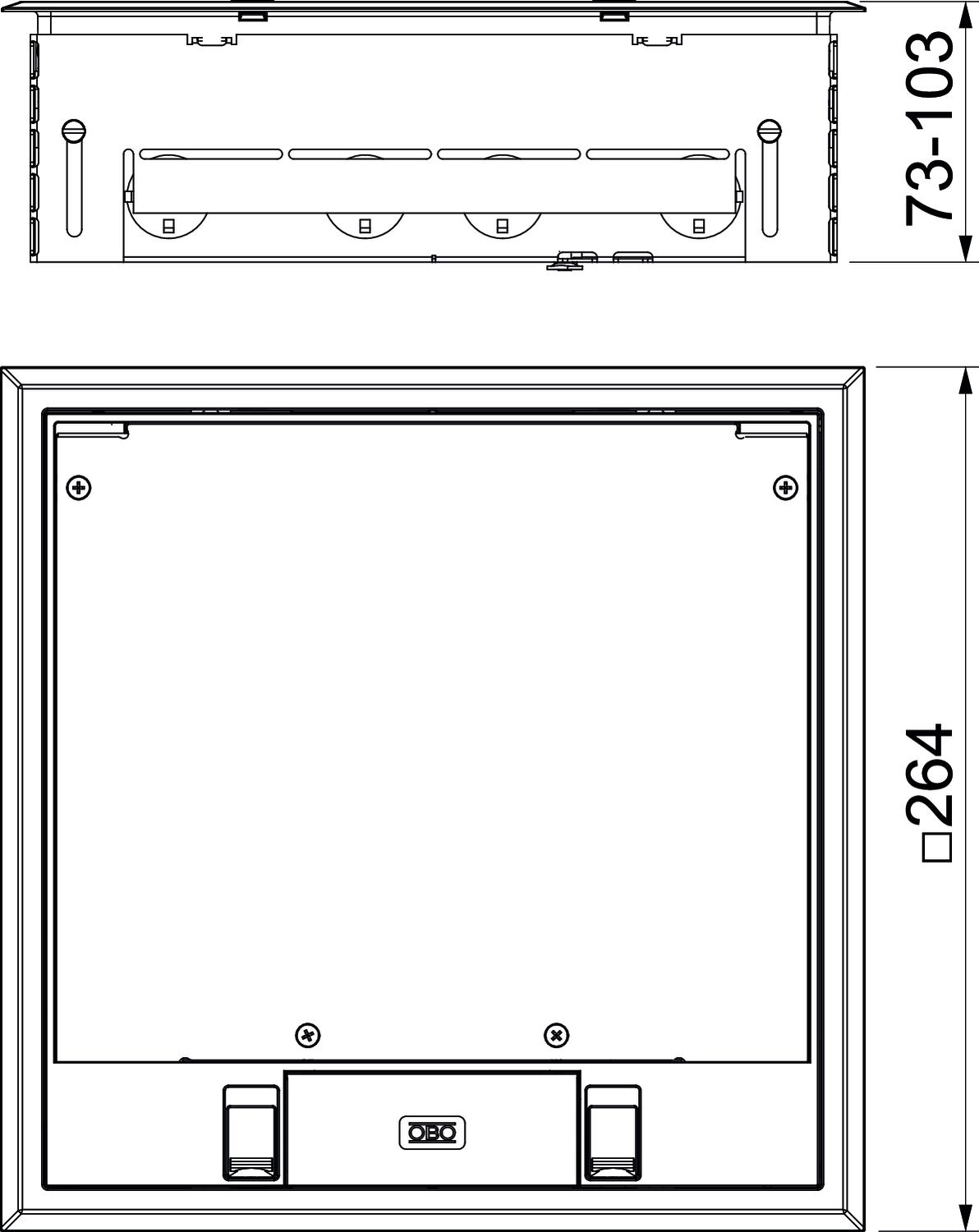

A padlóburkolat vastagsága 5 mm Anyag Poliamid Beszerelési mélység 80 mm Esztrichmagasság max. 100 mm Esztrichmagasság min. 80 mm hossz 247 mm IP védettség nyitott állapotban IP20 IP védettség zárt állapotban IP40 kábelkivezetős kivitel Nyitható kábelkivezető Méret 264x264x73mm Nyitó mechanizmus Nyitó szerkezet Schutzgrad IK-Code IK08 szélesség 247 mm Szín acélszürke; RAL 7011 Tömítés-beépítési lehetőség nem - Minden típus
- Letöltések
-
EU megfelelőségi nyilatkozat UDHOME GES9 7011 / 7427420 , 0.15MB , pdf
