T2 típusú SPD V20, szivárgóáram-mentes, 3 pólusú+NPE 3+N/PE | 280 | IP20

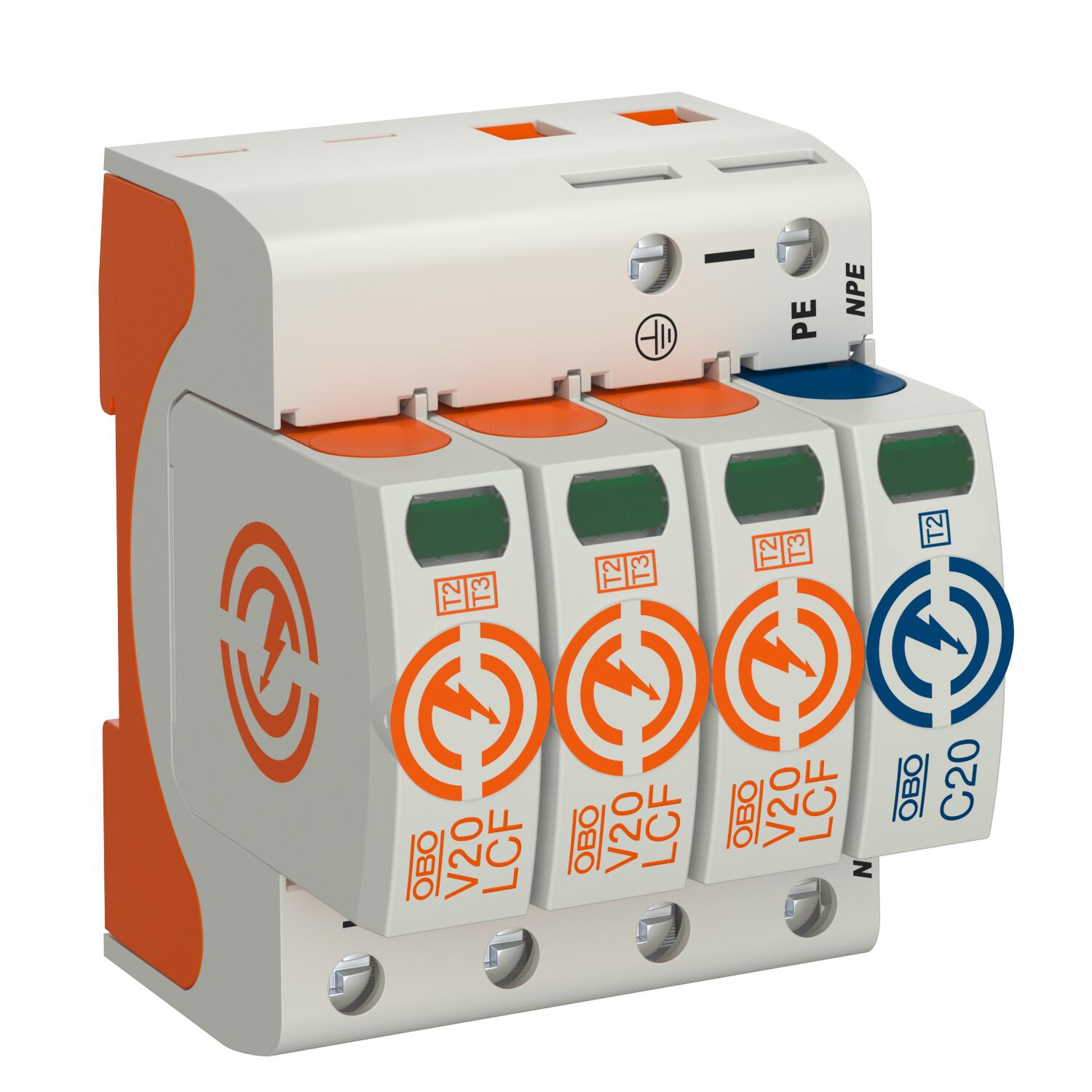

T2 típusú SPD V20, szivárgóáram-mentes, 3 pólusú+NPE

Rend. szám 5095536 | EAN-kód 4012196818860

Rend. szám / Típus

A pólusok kivitele

Max. tartós feszültség, AC	280 V

Védettség	IP20

Termékleírás

Termékleírás

T2 típusú túlfeszültség-védelmi eszköz

• Túlfeszültség-védelmi potenciálkiegyenlítés az MSZ HD 60364-4-443 szerint
• Pólusonkénti levezetőképesség maximum 40 kA (8/20) a nagyteljesítményű varisztoroknak köszönhetően
• Moduláris rendszerű SPD dinamikus védelemmel és optikai állapotjelzéssel
• Rázkódás elleni védelemmel és feszültségkódolással
• Halogénmentes műanyag (UL 94 V-0)
• A távjelzéssel ellátott változatok potenciálmentes váltóérintkezővel rendelkeznek

Alkalmazási terület: potenciálkiegyenlítés fő- és alelosztókban.

Műszaki adatok

Műszaki adatok

A pólusok kivitele	3+N/PE
FM-kapcsok csatlakozási keresztmetszete max.	16 AWG
FM-kapcsok csatlakozási keresztmetszete max.	1,5 mm²
FM-kapcsok csatlakozási keresztmetszete min.	0,5 mm²
FM-kapcsok csatlakozási keresztmetszete min.	21 AWG
Forgatónyomaték	4 Nm
Hajlékony vezető keresztmetszete (finomhuzalos) max.	2 AWG
Hajlékony vezető keresztmetszete (finomhuzalos) max.	35 mm²
Hajlékony vezető keresztmetszete (finomhuzalos) min.	16 AWG
Hajlékony vezető keresztmetszete (finomhuzalos) min.	1,5 mm²
Hálózattípus	egyéb
Hálózattípus DC	nem
Hálózattípus egyéb	nem
Hálózattípus IT	nem
Hálózattípus TN	igen
Hálózattípus TN-C	igen
Hálózattípus TN-C-S	igen
Hálózattípus TN-S	igen
Hálózattípus TT	nem
Ház anyaga	PA UL 94 V-0
Integrierte Vorsicherung	nem
Jelzés a készüléken	optikai
Kapcsolási teljesítmény AC	230 V; 0,5 A
Kapcsolási teljesítmény DC	230 V; 0,1 A / 75 V; 0,5 A
Kifúvató	nem
Korlátozási feszültség [L-N] @ 1 kA	0,8 kV
Korlátozási feszültség [L-N] @ 5 kA	1 kV
Legmagasabb tartós feszültség (L-N)	280 V
Levezetőképesség (8/20 μs) [összes]	60 kA
Max. hálózatoldali túláramvédelem	160 A gL/gG
Max. tartós feszültség, AC	280 V
Maximaler Ableitstoßstrom (8/20 μs) [L-N]	30 kA

Maximaler Ableitstoßstrom (8/20 μs) [N-PE]	60 kA
Maximális előtétbiztosítás	160 A
Maximális levezetőképesség (8/20 μs)	30 kA
Méret	280V
Merev vezető keresztmetszete (egy-/többhuzalos) max.	35 mm²
Merev vezető keresztmetszete (egy-/többhuzalos) max.	2 AWG
Merev vezető keresztmetszete (egy-/többhuzalos) min.	1,5 mm²
Merev vezető keresztmetszete (egy-/többhuzalos) min.	16 AWG
Mindestabstand	1,5 mm
MSZ EN 61643-11 szerinti SPD	2-es típus
Névleges feszültség AC (50 / 60 Hz)	230 V
Névleges levezetőképesség (8/20 µs) [N-PE]	40 kA
Névleges levezetőképesség (8/20 µs)	20 kA
Névleges levezetőképesség (8/20 µs) [L-N]	20 kA
SPD az IEC EN 61643-1 szerint	II. osztály
SPD az UL 1449 szerint	4. típus
Szerelési mód	Kalapsín 35 mm
Távjelzés	nem
TOV-Spannung [L-N] - fail safe mode - 120 min	440 V
TOV-Spannung [L-N] - withstand mode - 5 s	335 V
TOV-Spannung [N-PE] - withstand mode - 200 ms	1200 V
Túlfeszültség-védelmi eszközök vezetéktípusa	Erősáramú vezeték AC
Üzemi hőmérséklet max.	80 °C
Üzemi hőmérséklet min.	-40 °C
Válaszidő	<25 ns
Védelmi feszültségszint [L-N]	≤1,5
Védettség	IP20
Vizsgálati osztály 2. típus	igen
zárlati szilárdság	igen
Zárlati szilárdság max. hálózatoldali túláramvédelem esetén	50 kA eff
Zulassungen	VDE
