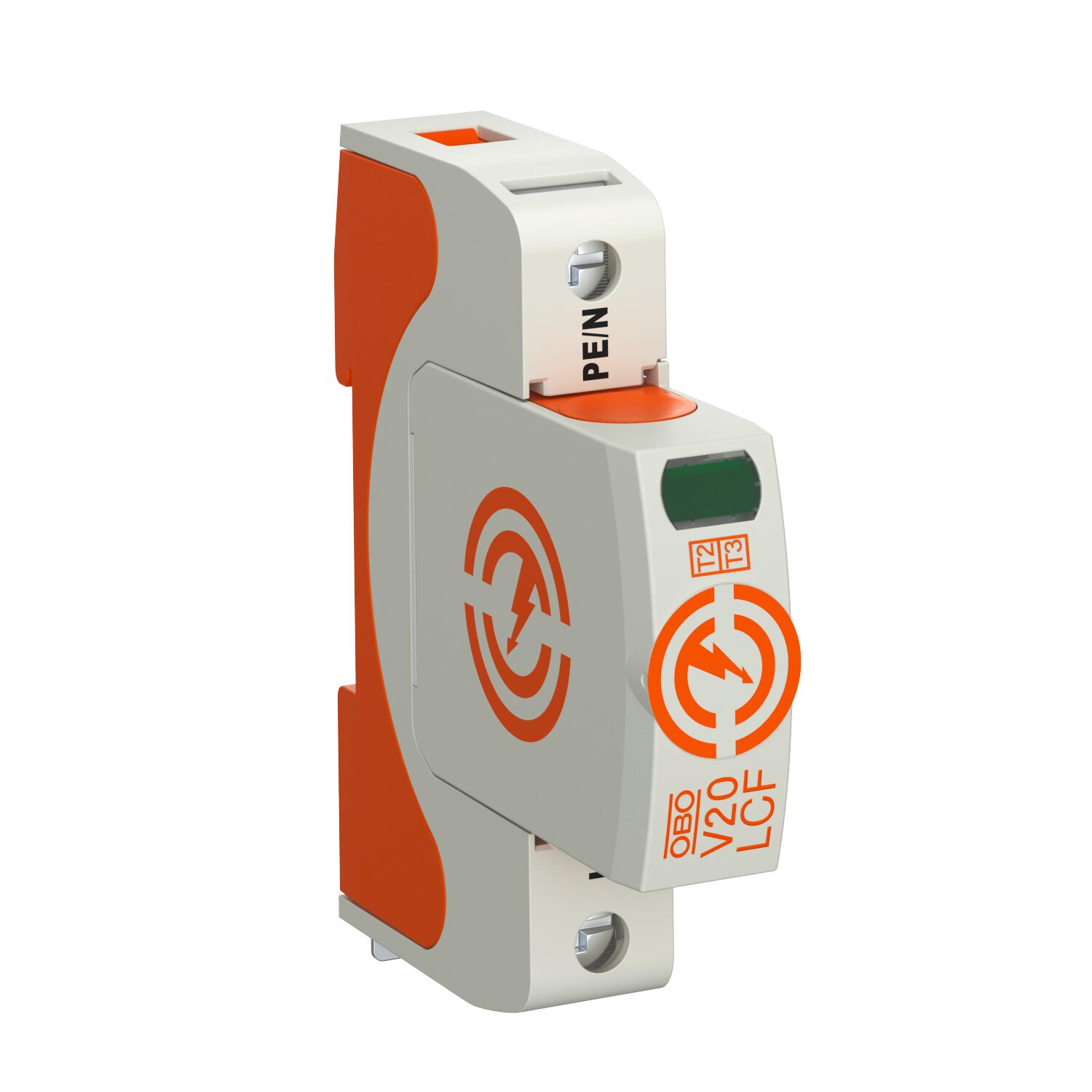

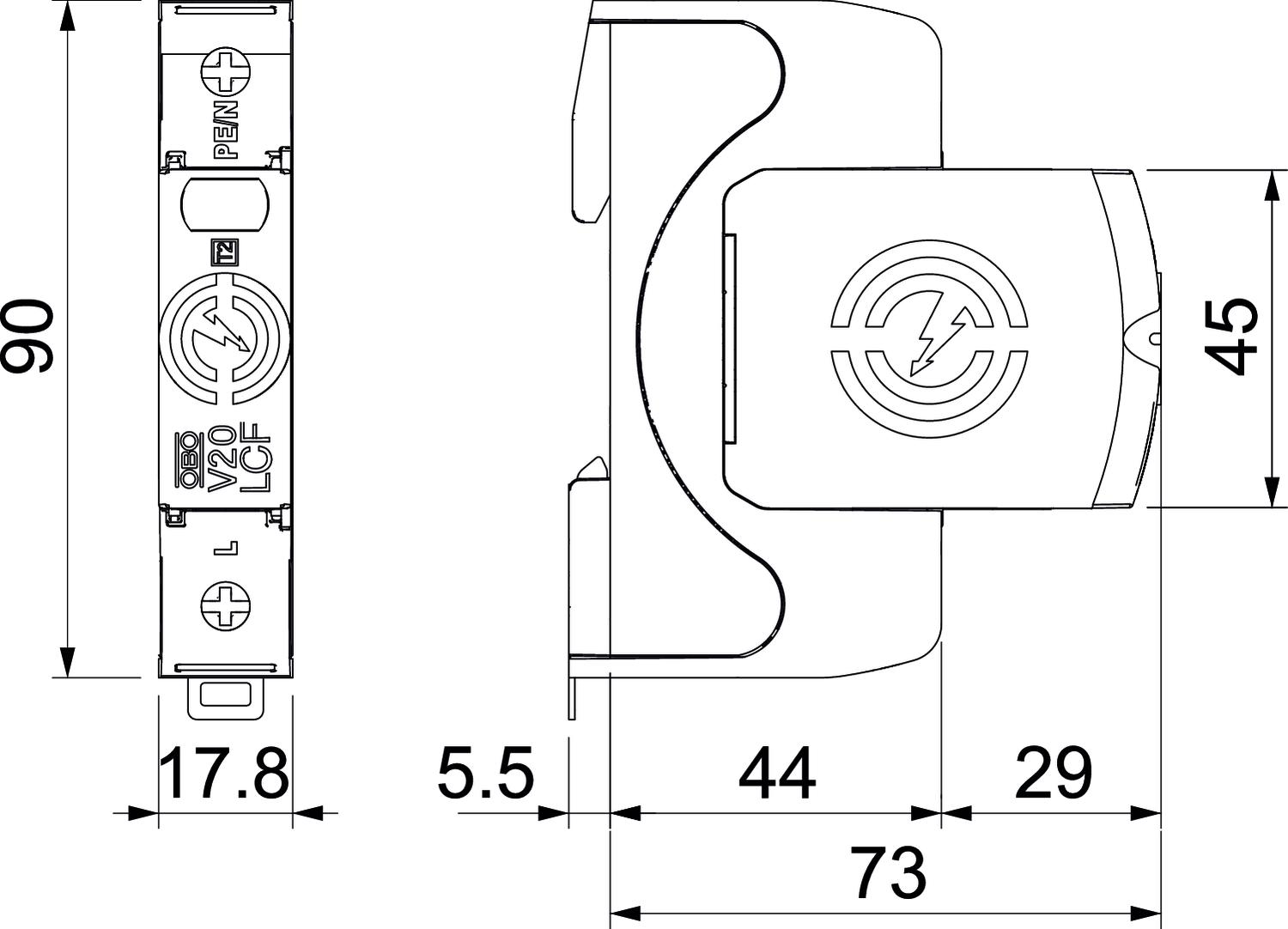

T2 típusú SPD V20, szivárgóáram-mentes, 1-pólusú
Rend. szám 5095526 | EAN-kód 4012196818754
- Termékleírás
-
TermékleírásT2 típusú túlfeszültség-védelmi eszköz
• Túlfeszültség-védelmi potenciálkiegyenlítés az MSZ HD 60364-4-443 szerint
• Pólusonkénti levezetőképesség maximum 40 kA (8/20) a nagyteljesítményű varisztoroknak köszönhetően
• Moduláris rendszerű SPD dinamikus védelemmel és optikai állapotjelzéssel
• Rázkódás elleni védelemmel és feszültségkódolással
• Halogénmentes műanyag (UL 94 V-0)
• A távjelzéssel ellátott változatok potenciálmentes váltóérintkezővel rendelkeznek
Alkalmazási terület: potenciálkiegyenlítés fő- és alelosztókban.
-
- Műszaki adatok
-
Műszaki adatok
A pólusok kivitele 1 FM-kapcsok csatlakozási keresztmetszete max. 16 AWG FM-kapcsok csatlakozási keresztmetszete max. 1,5 mm² FM-kapcsok csatlakozási keresztmetszete min. 0,5 mm² FM-kapcsok csatlakozási keresztmetszete min. 21 AWG Forgatónyomaték 4 Nm Hajlékony vezető keresztmetszete (finomhuzalos) max. 35 mm² Hajlékony vezető keresztmetszete (finomhuzalos) max. 2 AWG Hajlékony vezető keresztmetszete (finomhuzalos) min. 16 AWG Hajlékony vezető keresztmetszete (finomhuzalos) min. 1,5 mm² Hálózattípus egyéb Hálózattípus DC nem Hálózattípus egyéb nem Hálózattípus IT nem Hálózattípus TN igen Hálózattípus TN-C igen Hálózattípus TN-C-S igen Hálózattípus TN-S igen Hálózattípus TT nem Ház anyaga PA UL 94 V-0 Integrierte Vorsicherung nem Jelzés a készüléken optikai Kapcsolási teljesítmény AC 230 V; 0,5 A Kapcsolási teljesítmény DC 230 V; 0,1 A / 75 V; 0,5 A Kifúvató nem Korlátozási feszültség [L-N] @ 1 kA 0,8 kV Korlátozási feszültség [L-N] @ 5 kA 1 kV Legmagasabb tartós feszültség (L-N) 280 V Levezetőképesség (8/20 μs) [összes] 30 kA Max. hálózatoldali túláramvédelem 160 A gL/gG Max. tartós feszültség, AC 280 V Maximaler Ableitstoßstrom (8/20 μs) [L-N] 30 kA Maximaler Ableitstoßstrom (8/20 μs) [N-PE] 60 kA Maximális előtétbiztosítás 160 A Maximális levezetőképesség (8/20 μs) 30 kA Méret 280V Merev vezető keresztmetszete (egy-/többhuzalos) max. 2 AWG Merev vezető keresztmetszete (egy-/többhuzalos) max. 35 mm² Merev vezető keresztmetszete (egy-/többhuzalos) min. 1,5 mm² Merev vezető keresztmetszete (egy-/többhuzalos) min. 16 AWG Mindestabstand 1,5 mm MSZ EN 61643-11 szerinti SPD 2+3-as típus Névleges feszültség AC (50 / 60 Hz) 230 V Névleges levezetőképesség (8/20 µs) [N-PE] 40 kA Névleges levezetőképesség (8/20 µs) 20 kA Névleges levezetőképesség (8/20 µs) [L-N] 20 kA SPD az IEC EN 61643-1 szerint II+III. osztály SPD az UL 1449 szerint 4. típus Szerelési mód Kalapsín 35 mm Távjelzés nem TOV-Spannung [L-N] - fail safe mode - 120 min 440 V TOV-Spannung [L-N] - withstand mode - 5 s 335 V TOV-Spannung [N-PE] - withstand mode - 200 ms 1200 V Túlfeszültség-védelmi eszközök vezetéktípusa Erősáramú vezeték AC Üzemi hőmérséklet max. 80 °C Üzemi hőmérséklet min. -40 °C Válaszidő <25 ns Védelmi feszültségszint [L-N] ≤1,5 Védettség IP20 Vizsgálati osztály 2. típus igen zárlati szilárdság igen Zárlati szilárdság max. hálózatoldali túláramvédelem esetén 50 kA eff Zulassungen VDE - Minden típus
- Letöltések
-
Szerelési útmutató Szerelési útmutató, V20-...-280 , 0.07MB , pdfSzerelési útmutató Surge Controller V20-LCF...280 , 3.10MB , pdf
