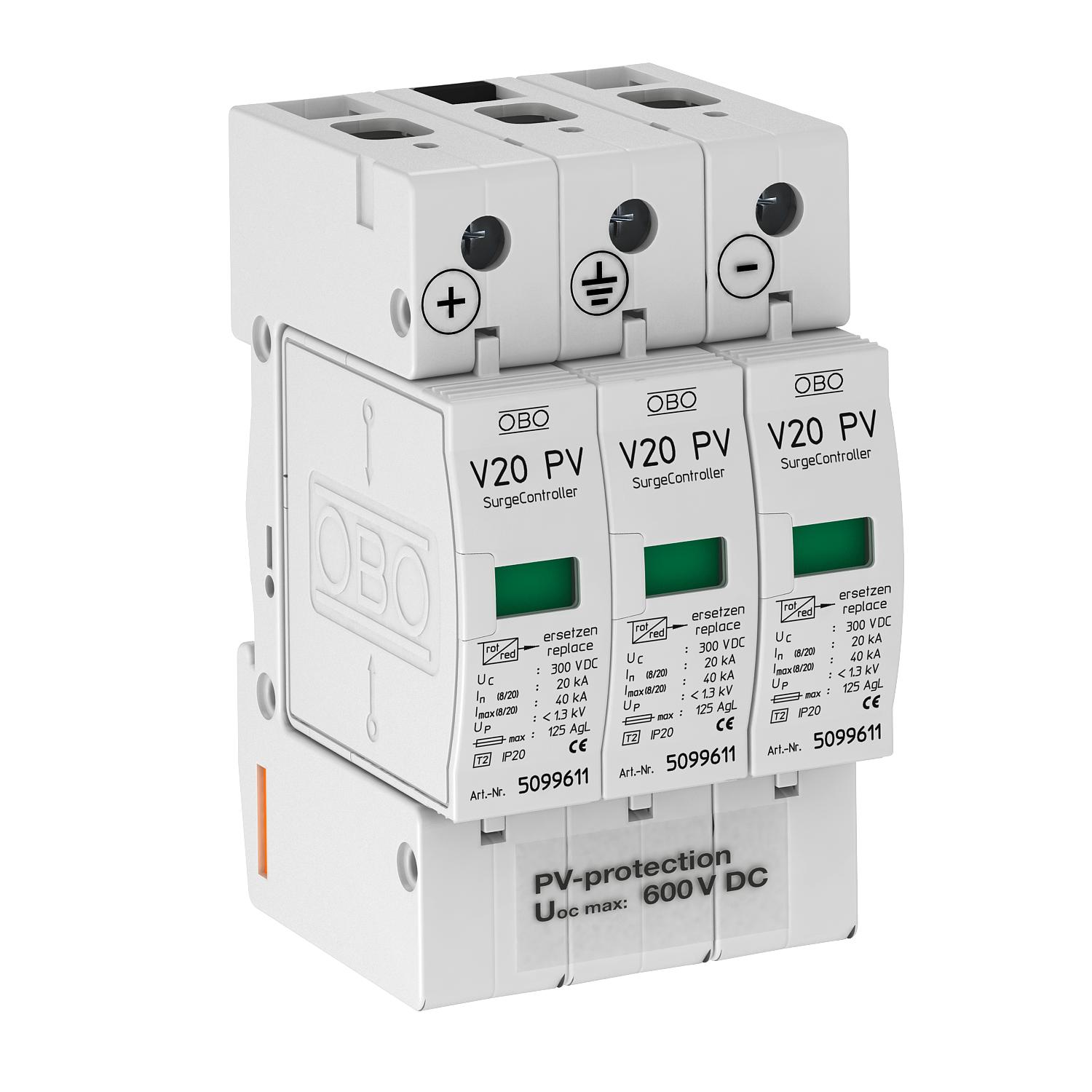

T2 típusú SPD, V20, 600 V DC

Rend. szám 5094605 | EAN-kód 4012195708872

Rend. szám / Típus

A pólusok kivitele	3

Védettség	IP20

Termékleírás

Termékleírás

T2 típusú SPD napelemes rendszerekhez

• komplett egység, cserélhető varisztorokkal és belső termikus leválasztással

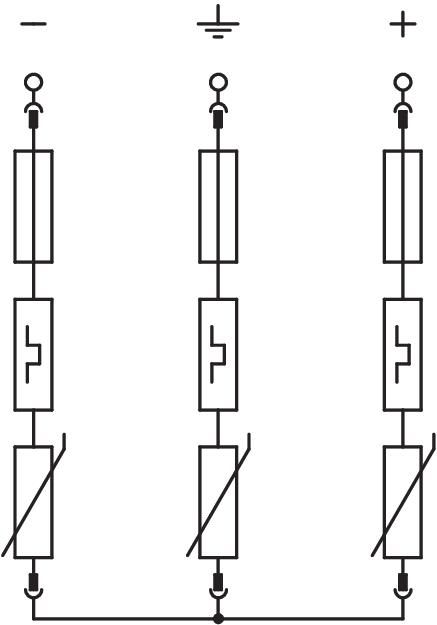

• hibáknak ellenálló Y-kapcsolás az MSZ HD 60364-7-712 szerinti alkalmazáshoz

• védelem az MSZ HD 60364-4-443 szerint

• pólusonként akár 40 kA (8/20) levezetőképesség

• alacsony DC védelmi szint: < 2,6 kV és Uoc max = 600 V DC

• optikai állapotjelzéssel, elosztószekrényekben való alkalmazáshoz

Alkalmazás: villámvédelmi rendszerrel nem rendelkező, vagy elszigetelt LPS-sel rendelkező napelemes rendszerekben

Műszaki adatok

Műszaki adatok

A pólusok kivitele	3
Hajlékony vezető keresztmetszete (finomhuzalos) min.	25 mm²
Hálózattípus	egyéb
Jelzés a készüléken	optikai
Kifúvató	nem
Kivitel	Földfüggetlen PV - rendszerekhez
Legmagasabb tartós feszültség, DC	600 V
LPZ	1→2
Max. hálózatoldali túláramvédelem	125
Maximális előtétbiztosítás	125 A
Maximális levezetőképesség (8/20 μs)	40 kA
Méret	600V DC
Merev vezető keresztmetszete (egy-/többhuzalos) max.	35 mm²
Merev vezető keresztmetszete (egy-/többhuzalos) min.	2,5 mm²

MSZ EN 61643-11 szerinti SPD	2-es típus
Névleges levezetőképesség (8/20 µs)	20 kA
SPD az IEC EN 61643-1 szerint	II. osztály
Szerelési mód	Kalapsín 35 mm
Távjelzés	nem
Túlfeszültség-védelmi eszközök vezetéktípusa	Erősáramú vezeték DC (PV)
Üzemi hőmérséklet max.	80 °C
Üzemi hőmérséklet min.	-40 °C
Válaszidő	<25 ns
Védelmi feszültségszint, ér - ér	< 2,6 V
Védelmi feszültségszint, ér - föld	< 2,6 V
Védettség	IP20
Vizsgálati osztály 2. típus	igen
